Beschreibung
Spartherm Varia B-120h Kamineinsatz120-cm-Sichtscheibe, 15 kW und raumluftunabhängiger Betrieb
Der Spartherm Varia B-120h Kamineinsatz ist mit 1.200 mm breiter Sichtscheibe der Hingucker unter den Varia-Einsätzen. Mit 15 kW Nennwärmeleistung und raumluftunabhängigem Betrieb ist er für großzügige Wohnräume und Passivhäuser gleichermaßen geeignet.
Energieeffizienzklasse A, 78 % Wirkungsgrad. Die elektrische Scheibenmechanik S-ESAM öffnet die Scheibe motorisiert; CAIR Kamin-Assistenzfunktionen steuern und optimieren den Betrieb digital per App.
Besonderheiten & Vorteile
- 120-cm-Sichtscheibe: Panoramablick auf das Feuer über mehr als einen Meter Breiteein architektonisches Statement für großzügige Wohnräume.
- Raumluftunabhängig: Externe Zuluft (Ø 125 mm, Anschluss unten)kein Raumluftverbrauch; geeignet für Niedrigenergie- und Passivhäuser ohne Einzelgutachten.
- S-ESAM elektrische Scheibenöffnung: Motorisiert, per Knopfdrucksicher und komfortabel ohne Kontakt mit heißem Glas.
- CAIR App-Steuerung: Digitale Kontrolle per Smartphoneautomatische Verbrennungsoptimierung, Holzeinsatz reduziert.
- Selbstschließende Tür: Schließt automatisch nach dem Nachlegenkein Wärmeverlust, kein Vergessen.
- Verstellbare Füße: Präzise Höhenausrichtung für verschiedene Einbausituationen.
- Sicherheitswärmetauscher: Schutzmechanismus gegen Überhitzungsicherer Betrieb bei 15 kW Spitzenleistung.
Anwendung & Einbau
Der Spartherm Varia B-120h Kamineinsatz misst 1.343 mm Breite × 489 mm Tiefe; Höhe bis RR-Anschluss 1.293 mm. Rauchrohr Ø 250 mm, Anschluss nur oben. Externe Zuluft unten (Ø 125 mm). Gewicht 369 kg (Hebezeug und Statikprüfung zwingend). Holzscheite bis 33 cm, Mindestförderdruck 12 Pa. Betriebsspannung 230 V. Sicherheitsabstände: 125 mm hinten, 78 mm seitlich.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm für Einsatzkassetten.
- CE-ZeichenEuropäische Konformität.

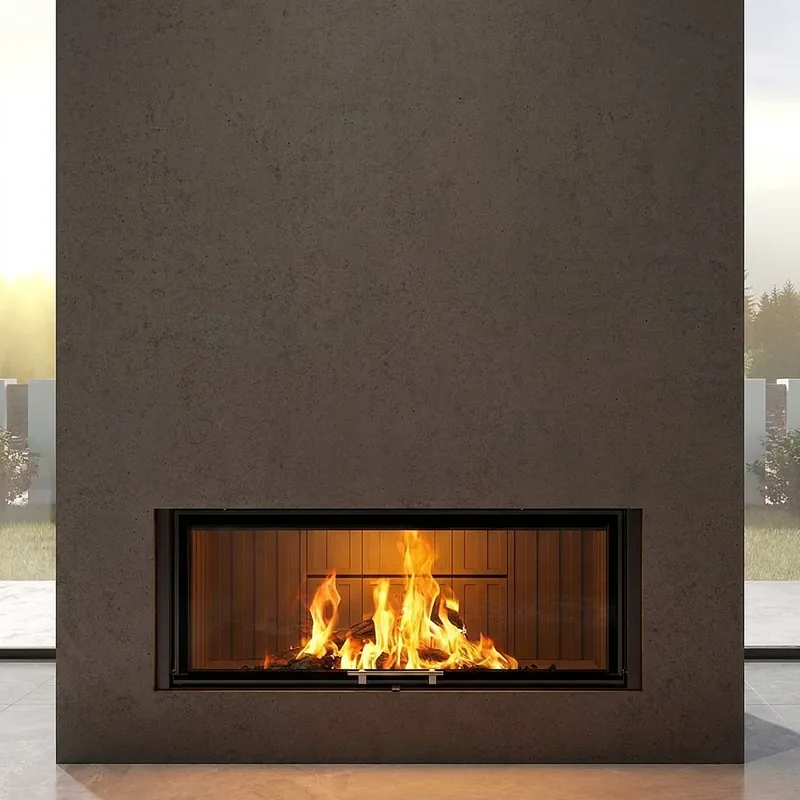

Die 120-cm-Sichtscheibe des Spartherm Varia B-120h ist ein bewusstes Designmerkmal: Das großflächige Feuerraumbild setzt einen optischen Akzent in repräsentativen Wohnräumen. Die Glaskeramikscheibe ist entspiegelt und mit automatischer Scheibenspülung ausgestattet, die dauerhaft für freie Sicht sorgt. Die motorisierte Scheibenböffnung (S-ESAM) ermöglicht komfortablen Zugang ohne Kontakt mit dem heißen Glas.
Ist der Varia B-120h für Passivhäuser geeignet?
Ja. Der Spartherm Varia B-120h ist raumluftunabhängigdie externe Zuluft wird über einen Anschluss unten (Ø 125 mm) von außen zugeführt, ohne Raumluft zu verbrauchen. Das erfüllt die Anforderungen an raumluftunabhängigen Betrieb in Niedrigenergie- und Passivhäusern. Der Schornsteinfeger prüft die Anlage vorab und nimmt sie ab.
Was leisten die verstellbaren Füße?
Die verstellbaren Füße des Spartherm Varia B-120h ermöglichen eine präzise Höhenausrichtung des Einsatzes im Kaminkorpus. Das ist wichtig, wenn der Fertigfußboden nach dem Einbau des Einsatzes noch verlegt wird oder wenn die Bodenebene nicht exakt mit der geplanten Einbauebene übereinstimmt. So passt der Einsatz millimetergenau in seine Ummantelung.
Welchen Schornstein brauche ich für 15 kW und Ø 250 mm?
Bei 15 kW Leistung entstehen erhebliche Abgasmengen, die ein Rauchrohr mit 250 mm Durchmesser erfordern. Der Schornstein muss mindestens 12 Pa Förderdruck gewährleisten. Ein Schornsteinfeger muss die Schornsteinauslegung berechnen und genehmigen, dabei auch die raumluftunabhängige Betriebsweise und den externen Luftanschluss unten berücksichtigen.
Welche Einbauvoraussetzungen gelten bei 369 kg?
Das Gewicht von 369 kg erfordert professionelles Hebezeug beim Einbau und eine Statikprüfung des Standorts vor der Bestellung. Ein Tragfähigkeitsnachweis des Bodens durch einen Statiker ist empfehlenswert. Darüber hinaus wird 230 V Netzspannung für S-ESAM und CAIR benötigt. Planen Sie den Einbau rechtzeitig mit Schornsteinfeger und Fachbetrieb.
Was bedeutet die selbstschließende Tür im Alltag?
Die selbstschließende Tür des Spartherm Varia B-120h schließt automatisch nach dem Nachlegen von Holzsie fällt ins Schloss, ohne dass man daran denken muss. Das verhindert Wärmeverlust durch versehentlich offene Tür und erhöht gleichzeitig die Sicherheit. Gerade bei großen Kaminanlagen, bei denen man weiter weg vom Einsatz steht, ist das ein echter Komfortvorteil.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 15 kW
- Wirkungsgrad: 78 %
- CO-Emission: 1137 mg/cm³
- Feinstaubemission: 78 mg/m³
- Abgasmassenstrom: 15,4 g/s
- Abgastemperatur am Stutzen: 296 °C
- Mindestabstand zu brennbaren Materialien: hinten 125 mm – seitlich 78 mm – vorne 1137 mm
- Maße (H x B x T): 1293 x 1343 x 489 mm
- Gewicht: 369 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1293 mm
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: DIN EN 13229
Bedienungsanleitung zum Download (pdf 29.1 Mb)
