Beschreibung

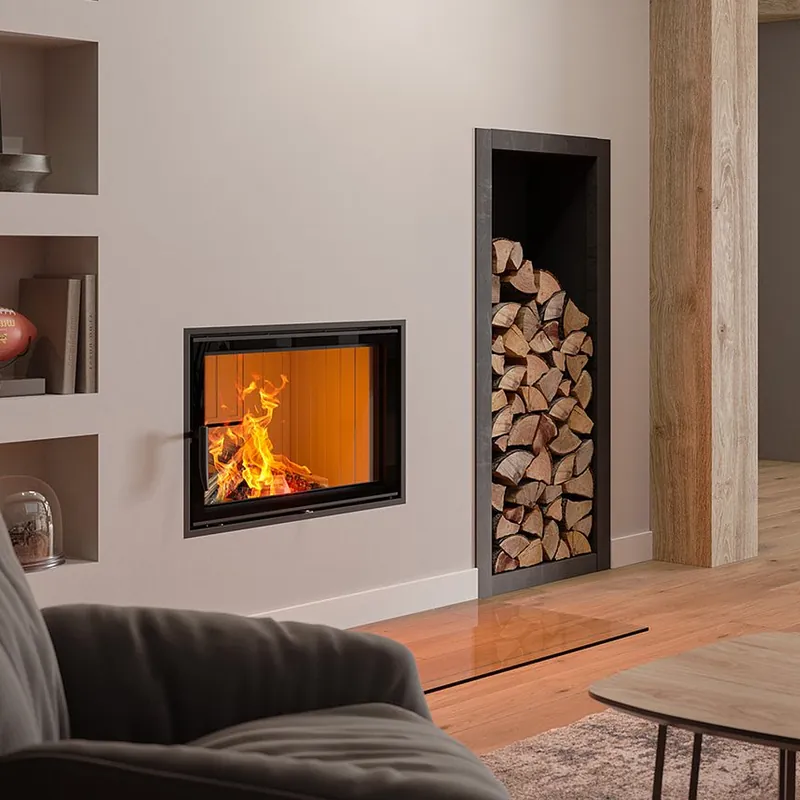

Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR mit Frontverglasung
Der Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR verfügt über eine Frontverglasung. Die Verglasung bietet klare Sicht auf das Flammenspiel von der Frontseite. Mit 8 kW Nennwärmeleistung, Energieeffizienzklasse A+ und einem Wirkungsgrad von 87 % arbeitet der Einsatz effizient und sparsam. Der wasserführende Kamineinsatz speist einen Teil der Wärme in das zentrale Heizungssystem ein.
Spartherm fertigt den Varia 1V H2O am Standort Melle (Deutschland) aus Stahl mit einem Schamotte-Brennraum und Glas-Verglasung. Die getrennte Primär- und Sekundärluftzufuhr sorgt für eine saubere, kontrollierte Verbrennung. Über den externen Verbrennungsluftanschluss (Ø 150 mm) lässt sich der Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR auch in gut gedämmten Gebäuden betreiben.
Besonderheiten & Vorteile
- Frontverglasung: Die Sichtscheibe bietet klare Sicht auf das Flammenspiel von der Frontseite.
- Wasserführend (H2O): Integrierter Wasserwärmetauscher speist Wärme in das zentrale Heizungssystem ein.
- Scheibenspülung: Gezielter Luftstrom hält die Glas-Scheibe weitgehend rußfreifür dauerhaft klare Sicht.
Anwendung & Einsatzbereich
Der Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR wird mit einem Rauchrohranschluss von Ø 180 mm ausgeliefert und kann oben an den Schornstein angeschlossen werden. Mit rund 336 kg Gewicht sollte die Aufstellung durch mindestens zwei Personen erfolgen.
Der Zuluftanschluss (Ø 150 mm) kann flexibel positioniert werden. Brennstoff: ausschließlich Scheitholz (max. 25 % Restfeuchte). Maximale Scheitlänge: 33 cm. Bauart 1.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Die Einbindung in das Heizungssystem erfordert Sicherheitswärmetauscher und thermische Ablaufsicherung. Hydraulische Anbindung durch qualifizierten Fachbetrieb planen lassen.
Zulassungen & Normen
- EN 16510-2-2:2022Europäische Prüfnorm für geschlossene Feuerstätten; bestätigt die Einhaltung aktueller Emissionsgrenzwerte und Sicherheitsanforderungen.
- DIN EN 13229Europäische Produktnorm für Kamineinsätze einschließlich offener Kamine.
- DIN EN 12828 / VDI 2035Regelwerke für wasserführende Heizsysteme und Vermeidung von Steinbildung im Heizkreislauf.
Die genauen Sicherheitsabstände zu brennbaren Materialien entnehmen Sie der Montageanleitung des Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR. Ihr zuständiger Bezirksschornsteinfeger prüft die Einhaltung bei der Abnahme. Beziehen Sie ihn idealerweise bereits in der Planungsphase ein, damit die Abstände korrekt eingeplant werden.
Kann ich den Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR in einem gut gedämmten Neubau betreiben?
Der Einsatz verfügt über einen externen Verbrennungsluftanschluss (Ø 150 mm). Damit bezieht er die Zuluft unabhängig von der RaumluftVoraussetzung für den sicheren Betrieb in dichten Gebäuden. Der Anschluss lässt sich flexibel positionieren, was die Einbauplanung erleichtert. Stimmen Sie die Konfiguration vorab mit Ihrem Schornsteinfeger ab.
Brauche ich einen Fachbetrieb für die Aufstellung?
Bei rund 336 kg Gewicht ist die Aufstellung mindestens zu zweit vorzunehmen. Der Anschluss an den Schornstein sollte durch einen qualifizierten Fachbetrieb erfolgen, da Rauchrohranschluss (Ø 180 mm) und Zuluftanschluss fachgerecht abgedichtet werden müssen. Vor der ersten Inbetriebnahme ist die Abnahme durch den Bezirksschornsteinfeger vorgeschrieben.
Wie wird der wasserführende Kamineinsatz an die Heizung angeschlossen?
Der Spartherm Varia 1V H2O Kamineinsatz wassergeführt rechts 180 mm RR hat einen integrierten Wasserwärmetauscher mit Sicherheitswärmetauscher. Die hydraulische Anbindung erfordert einen Pufferspeicher und eine thermische Ablaufsicherung. Ein Heizungsfachbetrieb dimensioniert die Komponenten und erstellt den Anschlussplan nach DIN EN 12828 und VDI 2035.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 8 kW
- Nennwärmeleistung wasserseitig: 5 kW
- Nennwärmeleistung luftseitig: 3 kW
- Wirkungsgrad: 87 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 32 mg/m³
- Abgasmassenstrom: 6,7 g/s
- Abgastemperatur am Stutzen: 240 °C
- Mindestabstand zu brennbaren Materialien: hinten mm – seitlich mm – vorne 500 mm
- Maße (H x B x T): 1588 x 799 x 564 mm
- Maße Brennraum (H x B x T): 518 x 680 x XX mm
- Gewicht: 336 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1605 mm
- Ø Externe Zuluft: 150 mm
- Richtung Zuluftanschluss: hinten
- Material Brennraum: Schamotte
- Material Verglasung: Antireflexglas
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Brennstoffverbrauch: 2,3 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Für 24 h Dauerbetrieb geeignet: nein
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: DIN EN 13229
Bedienungsanleitung zum Download (pdf 2.9 Mb) Technikdatenblatt zum Download (pdf 0.7 Mb)
