Beschreibung

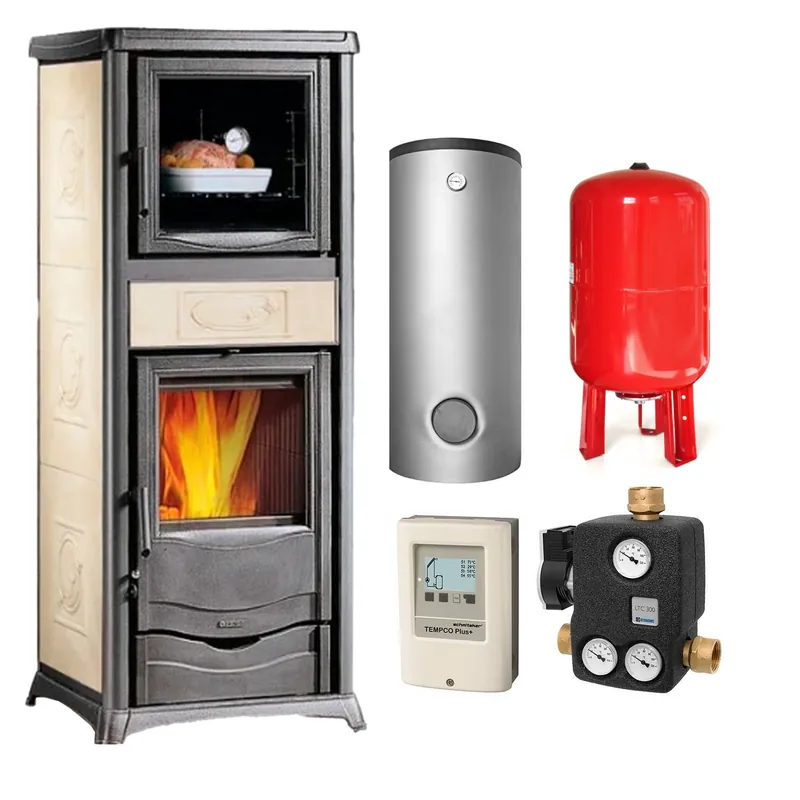

Dieses Komplett-Set umfasst folgende Komponenten
- 1x La Nordica T.ROSSELLA PLUS FORNO DSA.16 Keramik – Panna Kaminofen
- 1x Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- 1x Kesselsicherheitsgruppe WATTS KSG 30
- 1x ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Thermische Ablaufsicherung Watts STS20
- 1x KFE-Kugelhahn G1/2″ Afriso
- 2x Tauchhülse TG 1/2 Zoll Watts
- 1x Schnellentlüfter 12bar Afriso
Details zum wasserführenden Kaminofen La Nordica Termorossella Plus Forno DSA 16
Im La Nordica Termorossella Plus Forno DSA 16 Kaminofen Komplett-Set arbeitet einer der wenigen wasserführenden Kaminöfen mit vollwertigem Backofen: Von 11,1 kW Nennwärmeleistung gehen 8,0 kW in den Heizkreislauf, während im Backfach gleichzeitig Brot oder ein Auflauf gart.
Der Wirkungsgrad liegt bei 86 %, das Raumheizvermögen bei 318 m³. Die emaillierte Verkleidung im hellen Farbton Panna lässt sich feucht abwischen und hält den Ofen mit 218 kg rund 24 kg leichter als die Natursteinvariante.
Besonderheiten des wasserführenden Kaminofens La Nordica Termorossella Plus Forno DSA 16
- Backofen im Ofenkorpus: Das Backfach von rund 37 × 33 × 30 cm nutzt die Abwärme des Feuers und macht aus dem Kaminofen eine zweite Garmöglichkeit.
- Wasserseitig 8 kW: Der größere Teil der Leistung geht ins Heizungswasserdamit entlastet der Ofen die Zentralheizung deutlich stärker als ein reiner Raumheizer.
- Glaskeramik bis 750 °C: Die Sichtscheibe hält hohen Temperaturen stand, die Scheibenspülung hält sie während des Abbrands frei.
- Nachverbrennung: Unverbrannte Gase werden ein zweites Mal gezündet, was den Wirkungsgrad auf 86 % bringt und den Holzverbrauch auf 3,1 kg pro Stunde begrenzt.
- Schlanke Bauform: Mit 135,9 cm Höhe und nur 55,9 cm Breite baut der Ofen deutlich schmaler als ein Küchenherd und passt damit auch in enge Nischen.
- Aschekasten und Holzfach: Der Aschekasten lässt sich herausziehen, das integrierte Holzfach hält den Vorrat für den Abend direkt am Ofen.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens La Nordica Termorossella Plus Forno DSA 16
- BImSchV Stufe 2
- EcoDesign-Richtlinie 2015/1186
- EN 16510
- EN 13384
- DIN 18896
- Flamme Verte
- CE
Details zum Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
Der Hygienespeicher SHS 550 bringt zwei fest eingeschweißte Wärmetauscher mit: einen Glattrohr-Solartauscher mit 1,8 m² Fläche und einen Brauchwassertauscher aus Edelstahlwellrohr mit 7,7 m² Fläche und 39 Litern Inhalt. Die Trinkwassererwärmung läuft dadurch im Durchlauf, und eine Solarthermie lässt sich ohne Speichertausch nachrüsten.
Der Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 1x 1,5 Zoll für Anschluss oben
- 4x 0,5 Zoll für Messfühler/Thermometer
- 2x 1 Zoll für Solarwärmetauscher
- 2x 1,25 Zoll für Brauchwasser
- 1x 1,5 Zoll für Einschraubheizung
Im La Nordica Termorossella Plus Forno DSA 16 Kaminofen Komplett-Set ist der Einbau einer elektrischen Heizpatrone bis 7,5 kW im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (zum Beispiel Rohre oder Schellen). Diese Komponenten sind nicht Teil des Angebotes.
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie bei uns. Gern kombinieren wir auch andere wasserführende Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
Das Set enthält den Ofen, den Speicher, die Kesselsicherheitsgruppe, die Rücklaufanhebungsgruppe mit Hocheffizienzpumpe, das Ausdehnungsgefäß mit 80 Litern samt Kappenventil, den Differenzregler TEMPCO Plus+ mit drei Fühlern sowie Schnellentlüfter, KFE-Kugelhahn und Tauchhülse. Nicht enthalten sind Rauchrohre zum Schornstein, Rohrleitungen, Dämmmaterial und Kleinteile für die Verlegung, da diese von Ihrem Aufstellort abhängen. Auch die Montage selbst ist nicht Teil des Sets.
Für wen ist der Hygienespeicher SHS 550 die richtige Wahl?
Für Haushalte, die legionellenarmes Warmwasser im Durchlaufprinzip wollen und später Solarkollektoren ergänzen möchten. Der Brauchwassertauscher aus Edelstahlwellrohr bietet 7,7 m² Fläche, der Solartauscher 1,8 m². Beide sind fest eingeschweißt und wartungsarm. Wer keine Solaranlage plant, spart mit dem SH 550 den zweiten Wärmetauscher, und wer viel Warmwasser gleichzeitig zapft, ist mit einem Kombispeicher unter Umständen besser bedient.
Welcher Schornstein ist für das Set nötig?
Der Ofen benötigt oben ein Rauchrohr mit 130 mm Durchmesserdeutlich weniger als die verbreiteten 150 mm. Ob Ihr Schornstein passt, berechnet der Schornsteinfeger nach EN 13384 anhand von Querschnitt, Höhe und Aufstellsituation, für die Aufstellung selbst gilt DIN 18896. Planen Sie diese Prüfung vor dem Kauf ein, damit das Set ohne Umbauten in Betrieb gehen kann.
Wie gut funktioniert der Backofen im Kaminofen?
Das Backfach misst rund 37 × 33 × 30 cm und wird von der Abwärme des Feuers beheizt. Es eignet sich für Brot, Auflauf oder Pizza, arbeitet aber nicht so exakt wie ein Elektrobackofen: Die Temperatur hängt davon ab, wie stark der Ofen gerade brennt. Für gleichmäßige Ergebnisse heizen Sie den Ofen zunächst gut durch und backen dann in der Phase mit ruhiger Glut.
Kann ich das Set selbst installieren?
Den Ofen aufstellen und das Rauchrohr stecken können handwerklich geübte Käufer meist selbst, die hydraulische Einbindung sollte aber ein Heizungsfachbetrieb ausführen. Er berechnet die Leitungsquerschnitte, stellt den Vordruck des Ausdehnungsgefäßes ein, entlüftet die Anlage und parametriert die Regelung. Hinzu kommt die Abnahme durch den Schornsteinfeger, ohne die die Feuerstätte nicht in Betrieb gehen darf. Fehler bei Absicherung oder Rücklauftemperatur führen schnell zu Schäden am Ofen.
Lässt sich der Speicher später elektrisch nachheizen?
Ja, alle sechs Speichervarianten haben eine 1,5-Zoll-Muffe für eine elektrische Heizpatrone bis 7,5 kW. Damit können Sie Stromüberschuss einer Photovoltaikanlage in Wärme umwandeln oder im Sommer den Ofen aus lassen und trotzdem Warmwasser bereitstellen. Auch für längere Abwesenheiten ist das praktisch, weil die Anlage dann nicht auskühlt. Die Heizpatrone ist nicht Teil des Sets: Sie wird vom Fachbetrieb eingeschraubt und elektrisch angeschlossen, der die Absicherung im Verteiler gleich mit auslegt. Ob sich der Betrieb rechnet, hängt vom Stromtarif und der Größe Ihrer PV-Anlage ab.
|
La NordicaItalienische Ofentradition seit 1968 La Nordica-Extraflame ist eine italienische Unternehmensgruppe aus Montecchio Precalcino in Norditalien, die seit 1968 Kaminöfen, Holzherde und Pelletöfen entwickelt und in über 50 Länder vertreibt. Charakteristisch sind die handgefertigten Majolika-Keramikverkleidungen und robusten Gusseisen-Brennräume, die italienische HandwerkPIDnst mit moderner Heiztechnik verbinden. Die gesamte Fertigung erfolgt vollständig in Italien auf fünf Produktionsstandorten mit über 200 Modellen im Sortiment. |
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- Anschluss: 1″ IG
- Max. Betriebstemperatur: 130 °C
Ausdehnungsgefäß für Heizung 80L
- Maße (H x B x T): 850 x Ø 415 x Ø 415 mm
- Gewicht: 13,21 kg
- Anschluss: 1″
- Temperaturbereich: -10 °C bis +100 °C
- Vordruck: 1,5 bar
- Fassungsvermögen: 80 l
- Innenmaterial: Spezialgummi-Membran
- Max. Betriebsdruck: 8
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- Maße (H x B x T): 163 x 52 x 52 mm
- Leistungsaufnahme: 0,5-2,5 W
- Spannung: 240 V
- Lieferumfang: 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich: 0 °C – 40 °C
- Betriebstemperatur: 40 °C
- Modell: TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage: Wandmontage, optional Schalttafeleinbau
- Schutzart: IP40
- Schutzklasse: II
Tauchhülse TG 1/2 Zoll Watts
- Länge: 100 mm
- Maße (H x B x T): XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur: 500 °C
- Max. Betriebstemperatur: 500 °C
- Max. Betriebsdruck: 8
Thermische Ablaufsicherung Watts STS20
- Anschluss: 3/4″
- Länge des Kapillarrohrs: 1,3 m
ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- Maße (H x B x T): 254 x 213 x 118 mm
- Gewicht: 45751 kg
- Pumpe: Hocheffizienzpumpe 4 m
- Anschluss: 1″
- Empfohlene Kesselleistung: 50 kW
Kesselsicherheitsgruppe WATTS KSG 30
- Betriebsdruck: 3 bar
- Temperaturbereich: -10-115°C
- Betriebstemperatur: 115 °C
- Isolierung: Polystrol-Halbschalen
- Max. Betriebstemperatur: 115 °C
KFE-Kugelhahn G1/2″ Afriso
- Anschluss: 1/2″
Schnellentlüfter 12bar Afriso
- Betriebsdruck: 12 bar
- Anschluss: 3/8″
- Temperaturbereich: 110 °C
- Max. Betriebsdruck: 10
La Nordica T.ROSSELLA PLUS FORNO DSA.16 Keramik – Panna Kaminofen
- Nennwärmeleistung: 11,1 kW
- Wirkungsgrad: 86 %
- Max. Raumheizvermögen: 318 m³
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 25 mg/m³
- Abgasmassenstrom: 7,9 g/s
- Abgastemperatur am Stutzen: 222 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 300 mm – vorne 1000 mm
- Maße (H x B x T): 1359 x 559 x 533 mm
- Maße Brennraum (H x B x T): 347 x 307 x 345 mm
- Maße Backfach (H x B x T): 300 x 330 x 370 mm
- Gewicht: 218 kg
- Ø Rauchrohranschluss: 130 mm
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1411 mm
- Ø Externe Zuluft: 120 mm
- Max. Länge des Brennmaterials: 25 cm
- Brennstoffverbrauch: 3,1 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 149 Pa
- Brenndauer: 0,75 h
