Spartherm Varia FDh Kamineinsatzgroßformatiger Tunnelkamin mit CAIR App-Steuerung und RLU-Option
Der Spartherm Varia FDh Kamineinsatz bietet mit seiner Gesamthöhe von 1.524 mm ein besonders großzügiges Feuerraumbild als Tunnelkamin. Die automatisch öffnende Sichtscheibe (CAIR App), hochschiebbare Tür und Schiebetür sorgen für maximalen Bedienkomfort.
Mit 11,6 kW, Energieeffizienzklasse A+ und 80 % Wirkungsgrad. RLU-Option (Ø 125 mm) für raumluftunabhängigen Betrieb möglich. CAIR Kamin-Assistenzfunktionen digital erweiterbar.
Besonderheiten & Vorteile
- Großzügige Gesamthöhe: Besonders großzügiges Format für repräsentative Räume und hochwertige Kaminarchitekturen.

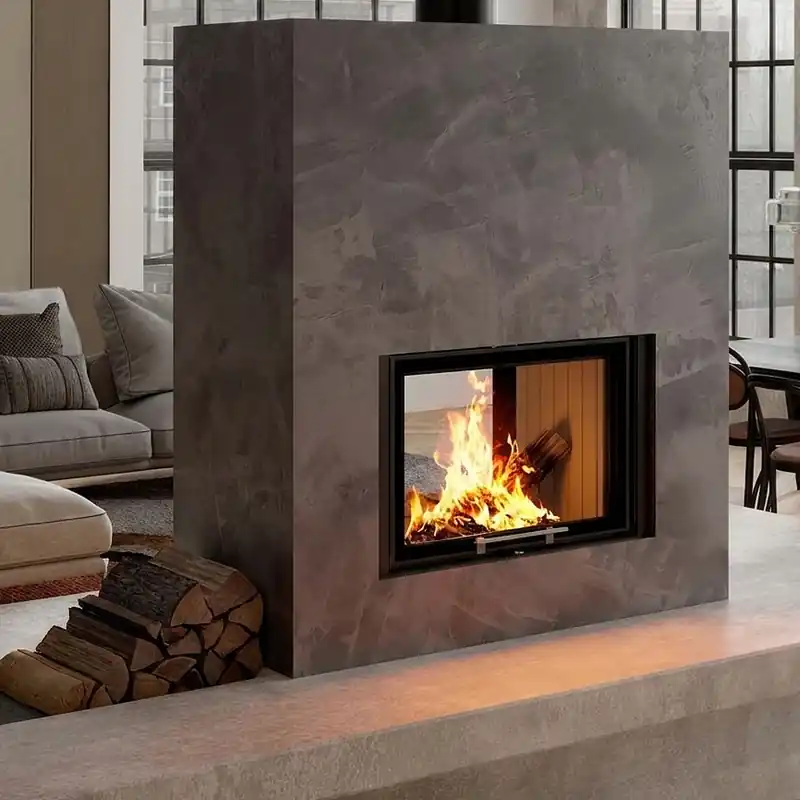

- Tunnelkamin: DurchsichtverglasungFeuer von beiden Seiten sichtbar, ideal als eleganter Raumteiler.
- Automatisch öffnende Sichtscheibe: Per CAIR App gesteuertkomfortabler Zugang ohne Kontakt mit heißem Glas.
- Hochschiebbare Tür + Schiebetür: Platzsparende vertikale Öffnung kombiniert mit intuitiver horizontaler Schiebetür.
- RLU-Option: Externe Verbrennungsluft (Ø 125 mm) optionalraumluftunabhängiger Betrieb für Niedrigenergie- und Passivhäuser.
- Sicherheitswärmetauscher: Eingebauter Überhitzungsschutz.
- Scheibenspülung & Aschebox: Dauerhaft saubere Scheibe und komfortables Reinigen.
Anwendung & Einbau
Der Spartherm Varia FDh Kamineinsatz misst 805 mm Breite × 636 mm Tiefe, Brennraumbreite 671 mm, Höhe bis RR-Anschluss 1.268 mm. Gesamthöhe 1.524 mm. Rauchrohr Ø 250 mm oben. RLU-Option (Ø 125 mm). Gewicht 265 kg. SA: 120 mm hinten, 120 mm seitlich, 500 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- AT §15a B-VGÖsterreichische Zulassung.
- CE-ZeichenEuropäische Konformität.
Der wesentliche Unterschied zwischen dem Spartherm Varia FDh in verschiedenen Höhen liegt in der Gesamthöhe: 1.404 mm vs. 1.524 mm. Beide haben die gleichen Abmessungen (805 mm × 636 mm) und dieselbe Nennleistung (11,6 kW). Die größere Ausführung bietet ein größeres Feuerraumbild und eignet sich für räumlich großzügigere Kamininstallationen. Der 1404 passt in Einbausituationen mit geringerer Höhe. Die Staubemissionen unterscheiden sich (1404: 23 mg/m³; 1524: 80 mg/m³).
Ist der Varia FDh für Passivhäuser geeignet?
Mit der RLU-Option ja. Die externe Luftzufuhr (Ø 125 mm) ermöglicht raumluftunabhängigen Betrieb, der in Passivhäusern oft vorgeschrieben ist. Die Luftzufuhr muss bauseits eingeplant werden. Ein Schornsteinfeger prüft die Anlage vorab und gibt sie zur Nutzung frei.
Wie funktioniert die automatische Scheibenböffnung per CAIR App?
Die CAIR App steuert über die CAIR-Steuerzentrale den Elektromotor der Scheibenöffnung. Nach der Einrichtung reicht ein Tipp auf das Smartphone, um die Scheibe des Spartherm Varia FDh zu öffnen oder zu schließen. Das ist besonders komfortabel bei einem Tunnelkamin, bei dem der Zugang eventuell von einer Seite eingeschränkt ist.
Welchen Schornstein brauche ich?
Rauchrohr Ø 250 mm, Anschluss nur oben, Mindestförderdruck 12 Pa. RLU-Luftoption (Ø 125 mm) ggf. bauseits einplanen. Ein Schornsteinfeger prüft und genehmigt die Auslegung vorab.
Welche Normen hat der Varia FDh?
Der Spartherm Varia FDh ist nach BImSchV Stufe 2 (Deutschland) und AT §15a B-VG (Österreich) zugelassen sowie mit CE-Zeichen versehen. Für Schweiz-Betrieb oder Ökodesign 2022 bitte aktuelle Zulassungsliste beim Hersteller anfragen.
Was ist der Sicherheitsabstand vorne beim Varia FDh?
Der Sicherheitsabstand vorne beträgt 500 mm zu brennbaren Materialiendeutlich weniger als beim 1404 (1.250 mm). Das bietet mehr Flexibilität bei der Planung der Kaminarchitektur. Alle Sicherheitsabstände sind gemäß Herstellerangaben einzuhalten und mit dem Schornsteinfeger abzustimmen.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11,6 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 80 mg/m³
- Abgasmassenstrom: 12,3 g/s
- Abgastemperatur am Stutzen: 305 °C
- Mindestabstand zu brennbaren Materialien: hinten 120 mm – seitlich 120 mm – vorne 500 mm
- Maße (H x B x T): 1524 x 805 x 636 mm
- Maße Brennraum (H x B x T): 514 x 671 x XX mm
- Gewicht: 265 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1268 mm
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 29.1 Mb)
