Beschreibung
Spartherm Varia FD Kamineinsatz links mit Drehtür, Klapptür und nur 23 mg/m³ Staubemission
Der Spartherm Varia FD Kamineinsatz links bietet Tunneldurchsicht mit besonders niedrigen 23 mg/m³ Staubemissionenweit unter dem BImSchV-Grenzwert. Drehtür und selbstschließende Klapptür kombinieren klassische Öffnungsmechaniken mit modernem Komfort.
Mit 11,6 kW Nennwärmeleistung, Energieeffizienzklasse A und 80 % Wirkungsgrad heizt er kraftvoll. Extern möglicher Luftanschluss (Ø 125 mm) für raumluftunabhängigen Betrieb. CAIR App-Steuerung digital erweiterbar.
Besonderheiten & Vorteile
- Nur 23 mg/m³ Staub: Herausragend niedriger Staubwert42,5 % unter dem BImSchV-Grenzwert. Ideal auch für städtische Umgebungen mit strengeren Emissionsauflagen.
- Drehtür: Öffnet seitlichklassische und intuitive Türmechanik für bequemes Nachlegen großer Holzscheite.
- Selbstschließende Klapptür: Schließt automatisch nach dem Nachlegenkein versehentlich offener Brennraum, maximale Sicherheit.

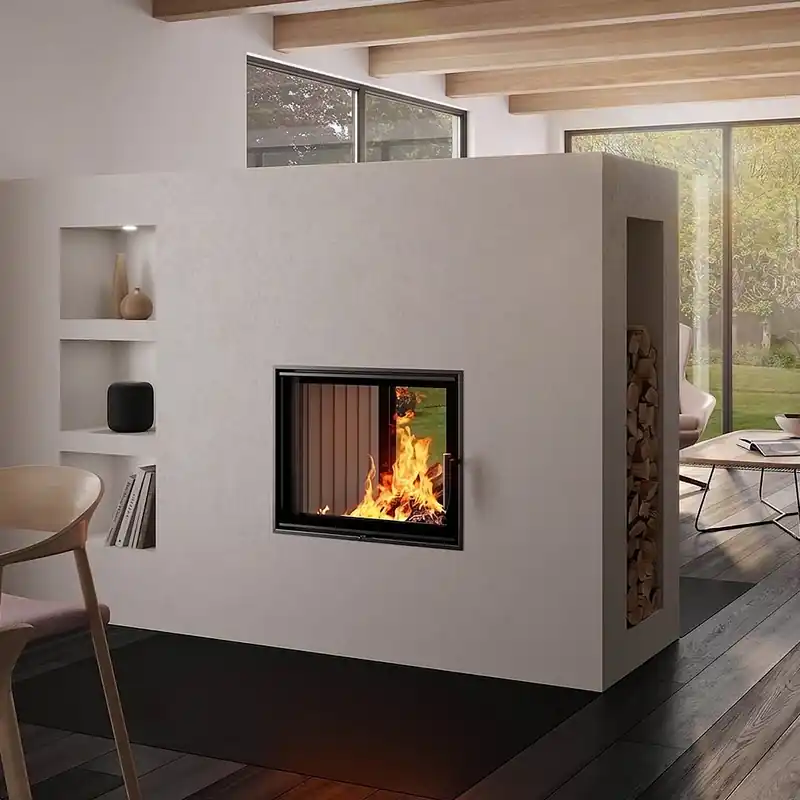

- Tunnelkamin links: DurchsichtverglasungFeuer von vorne und von der Seite sichtbar für eindrucksvolle Raumgestaltung.
- Externe Luftoption: Ext. Zuluft (Ø 125 mm) möglichraumluftunabhängiger Betrieb für Niedrigenergie- und Passivhäuser.
- Warmluftkanalisierung: Kanal (Ø 150 mm) für Wärmeverteilung in angrenzende Räume.
- Sicherheitswärmetauscher: Eingebauter Schutz gegen Überhitzung.
Anwendung & Einbau
Der Spartherm Varia FD Kamineinsatz links misst 762 mm Breite × 608 mm Tiefe; Höhe bis RR-Anschluss 1.268 mm. Rauchrohr Ø 250 mm, Anschluss nur oben. Externe Zuluft (Ø 125 mm) möglich. Gewicht 212 kg. Sicherheitsabstände: 120 mm hinten, 125 mm seitlich, 500 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck, 230 V.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ökodesign 2022EU-Anforderungen an Effizienz und Emissionen.
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm.
- AT §15a B-VGÖsterreichische Zulassung.
- LRV SchweizSchweizer Luftreinhalteverordnung.
- CE-ZeichenEuropäische Konformität.
Die 23 mg/m³ Staubemission des Spartherm Varia FD Kamineinsatzes links sind auf die optimierte Brennraumgeometrie, Schamotte-Auskleidung und präzise Verbrennungsluftführung zurückzuführen. Zum Vergleich: Der gesetzliche Grenzwert liegt bei 40 mg/m³dieser Einsatz unterschreitet ihn um 42,5 %. Besonders relevant in Städten oder Kommunen, die strenge Satzungsregelungen für Festbrennstoffheizungen anwenden.
Was ist der Unterschied zwischen Drehtür und Klapptür?
Beim Spartherm Varia FD Kamineinsatz links gibt es zwei Türmechaniken: Die Drehtür öffnet seitlich wie eine klassische Tür und ermöglicht bequemes Einlegen großer Holzscheite. Die selbstschließende Klapptür klappt nach unten oder vorne und schließt automatisch. Beide können kombiniert oder separat genutzt werden, je nach Kaminarchitektur und persönlicher Bedienpräferenz.
Was bedeutet Tunnelkamin links beim Varia FD?
Beim Spartherm Varia FD Kamineinsatz links ist links die Ausrichtung: Die Tunneldurchsicht ist so gestaltet, dass das Feuer von der linken Raumseite den besten Blickwinkel bietet. Als Tunnelkamin ist der Brennraum durchsichtiger kann als Raumteiler zwischen zwei Wohnbereichen eingesetzt werden. Das erfordert eine beidseitige Verkleidung und Abstimmung mit dem Schornsteinfeger.
Welchen Schornstein brauche ich für diesen Einsatz?
Rauchrohr Ø 250 mm, Anschluss nur oben, 12 Pa Mindestförderdruck. Bei Tunnelkaminen erfordert die Schornsteinplanung besondere Sorgfalt. Die externe Luftoption (Ø 125 mm) muss ggf. in die Bauplanung integriert werden. Ein Schornsteinfeger bewertet die Einbausituation vorab und gibt die Anlage zur Nutzung frei.
Kann ich mit dem Varia FD weitere Räume beheizen?
Ja. Der Warmluftkanal (Ø 150 mm) leitet erwärmte Luft in angrenzende Räume. Das Kanalnetz muss bauseits geplant werden. Ein Heizungsfachbetrieb berechnet vorab die mögliche Reichweite anhand von Grundriss und Dämmstandard.
In welchen Ländern ist der Varia FD links zugelassen?
Der Einsatz ist für Deutschland (BImSchV Stufe 2), Österreich (AT §15a B-VG), die Schweiz (LRV) und die EU (Ökodesign 2022, DIN EN 13229, CE) zugelassen.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11,6 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 23 mg/m³
- Abgasmassenstrom: 12,3 g/s
- Abgastemperatur am Stutzen: 305 °C
- Mindestabstand zu brennbaren Materialien: hinten 120 mm – seitlich 125 mm – vorne 500 mm
- Maße (H x B x T): 1268 x 762 x 608 mm
- Maße Brennraum (H x B x T): 250 x 550 x 250 mm
- Gewicht: 212 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1268 mm
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: Zulassung für Österreich nach 15a B-VG
Bedienungsanleitung zum Download (pdf 29.1 Mb)
