Beschreibung

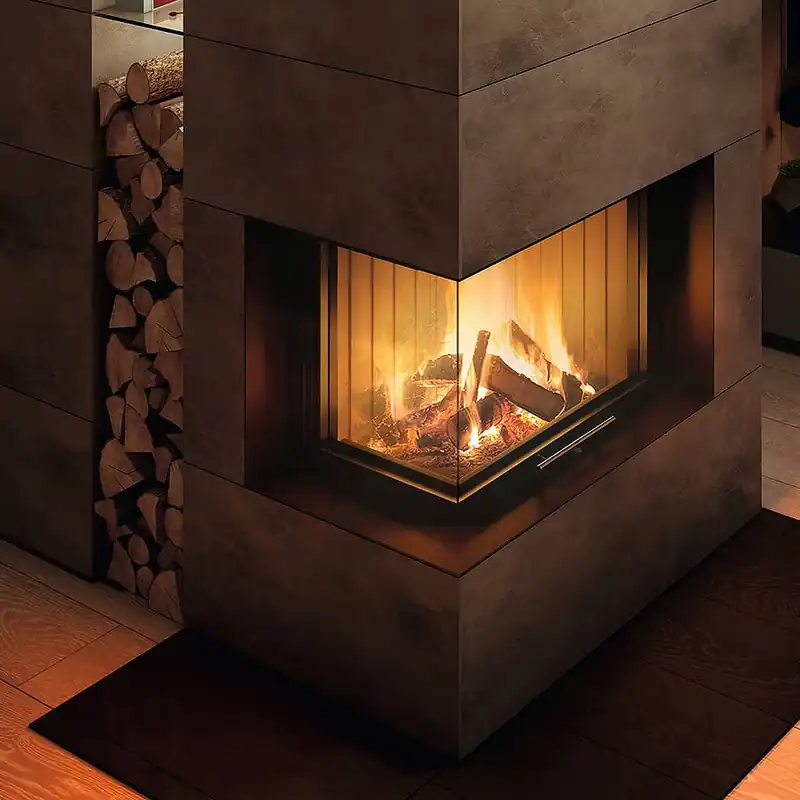

Spartherm Varia 2Lh H2O Kamineinsatz wassergeführtEckkamin mit Heizungsanbindung, 10,4 kW und Klasse A+
Der Spartherm Varia 2Lh H2O Kamineinsatz wassergeführt kombiniert 2-seitige Eckfeuersicht mit Heizungsanbindung: Ein integrierter Wärmetauscher überträgt einen Teil der Verbrennungsenergie in den Heizkreis und ermöglicht so die Unterstützung der Heizungs- und Warmwassererwärmung. Ideal für Häuser mit Zentralheizung, die an kalten Tagen durch Holzfeuer entlastet werden soll.
10,4 kW Nennwärmeleistung, Energieeffizienzklasse A+, 27 mg/m³ Staubemission und 82 % Wirkungsgrad. Sicherheitswärmetauscher integriert. Hochschiebbare Tür (Türanschlag links), Scheibenspülung, CAIR App-Steuerung.
Besonderheiten & Vorteile
- WasserführendHeizungsanbindung: Integrierter Wärmetauscher speist Wärme in den HeizkreisZentralheizung entlasten und Holzfeuer wirtschaftlich nutzen.
- Eckkamin 2-seitig (Türanschlag links): Zwei Eckscheiben für Feuersicht von beiden Seitenverbindet Wohn- und Essbereiche optisch.
- 27 mg/m³ Staub, Klasse A+, 82 %: Sehr niedrige Emissionen und hoher Wirkungsgradzugelassen nach BImSchV Stufe 2, DIN EN 13229 und AT 15a B-VG.
- Sicherheitswärmetauscher (integriert): Schützt den Einsatz bei übermäßigem Schornsteinzug vor Überhitzung.
- Hochschiebbare Tür (links): Kein seitliches Ausschlagen, kompakte Bedienung beim Nachlegen.
- CAIR App-Steuerung: Abbrand digital überwachen, Verbrennungsluft automatisch steuern, Wärme effizient nutzen.
- Externe Zuluft möglich: Optionaler Stutzen für externe VerbrennungsluftzufuhrVorbereitung für raumluftunabhängigeren Betrieb planbar.
Anwendung & Einbau
Der Spartherm Varia 2Lh H2O Kamineinsatz wassergeführt misst 778 mm × 587 mm (B×T), wiegt 274 kg. Brennraumbreite 68,5 cm, Brennraumhöhe 37 cm. Rauchrohranschluss Ø 180 mm oben oder hinten, Höhe bis Anschluss 512 mm. Sicherheitsabstände: 100 mm hinten, 134 mm seitlich, 250 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm.
Die Anbindung an den Heizkreis erfordert einen hydraulischen Abgleich durch einen Heizungsfachbetrieb. Der Schornsteinfeger prüft und genehmigt die Anlage vor Inbetriebnahme.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Strengste deutsche Emissionsnorm.
- DIN EN 13229Europäische Prüfnorm für Kamineinsätze.
- Ö-Norm § 15a B-VGÖsterreichische Zulassung.
Der Spartherm Varia 2Lh H2O Kamineinsatz wassergeführt hat einen integrierten Wärmetauscher. Wasser durchströmt diesen Tauscher und nimmt einen Teil der Verbrennungswärme auf. Das erwärmte Wasser wird in den Heizkreis eingespeist und kann dort Heizkörper oder Fußbodenheizungen unterstützen sowie Warmwasser bereiten. Ein Heizungsfachbetrieb integriert den Einsatz hydraulisch in die bestehende Anlage.
Kann der Varia 2Lh H2O die Heizung vollständig ersetzen?
Nein, der Spartherm Varia 2Lh H2O Kamineinsatz wassergeführt ist als ergänzende Wärmequelle konzipiert, nicht als alleinige Heizung. Er unterstützt bestehende Heizanlagen an kalten Tagenspart Heizenergie, reduziert Heizkosten und ermöglicht das Genießen von echtem Holzfeuer. Die genaue Einbindung plant der Heizungsbauer.
Was ist der Sicherheitswärmetauscher?
Der Sicherheitswärmetauscher im Spartherm Varia 2Lh H2O überwacht die Brennraumtemperatur. Bei zu starkem Schornsteinzug oder übermäßiger Feuerführung verhindert er Überhitzung, indem er Wärme ableitet. Das schützt Einsatz und Umgebung langfristig und ist besonders wichtig bei wassergeführten Einsätzen, da der Heizkreis druckbeaufschlagt ist.
Welcher Schornstein wird benötigt?
Rauchrohranschluss Ø 180 mm, oben oder hinten, Mindestförderdruck 12 Pa. Ein Schornsteinfeger prüft die Schornsteinkapazität und genehmigt die Anlage. Für den wassergeführten Betrieb ist zusätzlich ein Heizungsfachbetrieb für den hydraulischen Anschluss erforderlich.
Ist der Varia 2Lh H2O für Passivhäuser geeignet?
Mit dem optionalen externen Zuluftanschluss (Ø 58 mm, unten) ist ein eingeschränkt raumluftunabhängigerer Betrieb planbar. Für vollständige RLU-Zertifizierung empfiehlt sich das Modell Varia Sh RLU oder Varia Bh RLU. Ein Schornsteinfeger klärt die Eignung für das jeweilige Gebäude.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10,4 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 27 mg/m³
- Abgasmassenstrom: 10,8 g/s
- Abgastemperatur am Stutzen: 285 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 134 mm – vorne 250 mm
- Maße (H x B x T): 1538 x 778 x 587 mm
- Maße Brennraum (H x B x T): 370 x 685 x 465 mm
- Gewicht: 274 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 512 mm
- Ø Externe Zuluft: 58 mm
- Richtung Zuluftanschluss: unten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 12 Mb)
