Beschreibung

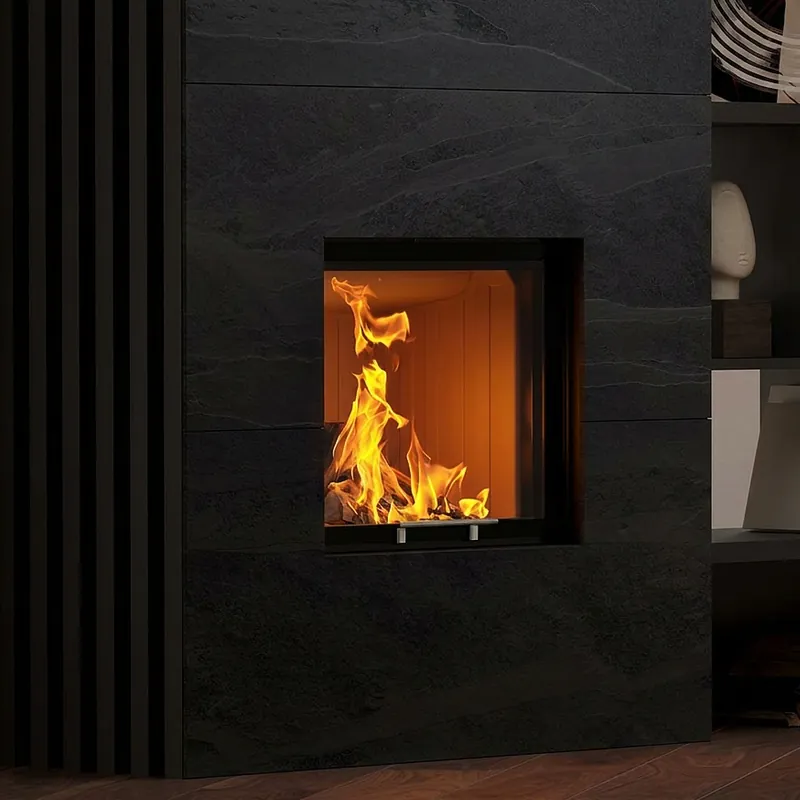

Spartherm Varia 1Vh Kamineinsatz mit Schiebetür und sehr niedrigen Staubemissionen
Der Spartherm Varia 1Vh Kamineinsatz kombiniert eine platzsparende Schiebetür mit besonders sauberer Verbrennung: Mit nur 18 mg/m³ Staubemission gehört er zu den emissionsärmsten Holzfeuerstellen auf dem Marktweit unter den gesetzlichen Grenzwerten.
Mit 11 kW Nennwärmeleistung, Energieeffizienzklasse A+ und 82 % Wirkungsgrad heizt er effizient. Der Schamotte-Brennraum speichert Wärme gleichmäßig und die Warmluftkanalisierung erlaubt die Verteilung in angrenzende Räume.
Besonderheiten & Vorteile
- Schiebetür: Öffnet horizontal platzsparend ohne Schwenk-Freiraumideal, wenn der Kamin nah an Wände oder Möbel grenzt.
- 18 mg/m³ Staubemission: Einer der niedrigsten Staubwerte bei Kamineinsätzen dieser Leistungsklasseweit unter der BImSchV Stufe 2 und dem Ökodesign 2022-Grenzwert.
- Externe Verbrennungsluft: Zuluftanschluss unten ermöglicht raumluftunabhängigen Betriebfür moderne, energieeffiziente Gebäude.
- Warmluftkanalisierung: Warme Luft über oberen Kanalanschluss (Ø 150 mm) in angrenzende Räume verteilbar.
- Scheibenspülung: Luftschleier hält die Glaskeramikscheibe dauerhaft freifreie Sicht auf das Feuer ohne häufige Reinigung.
- CAIR-fähig: Die Vorbereitung für CAIR Kamin-Assistenzfunktionen ist integriertdigitale Steuerung per App ist optional nachrüstbar.
- Entnehmbare Aschebox: Einfaches Herausziehen und Leerenweniger Aufwand im Alltag.
Anwendung & Einsatzbereich
Der Spartherm Varia 1Vh Kamineinsatz wird in eine bestehende oder neu erstellte Kaminanlage eingebaut. Mit 808 mm Breite, 564 mm Tiefe und einer Gesamthöhe von 1.524 mm ist er für großzügige Kaminarchitekturen ausgelegt. Das Rauchrohr (Ø 200 mm, Filter Ø 180 mm) kann oben oder hinten angeschlossen werden; der Zuluftanschluss befindet sich unten (Ø 500 mm Mitte-Höhe).
Die externe Verbrennungsluftzufuhr ermöglicht raumluftunabhängigen Betriebwichtig in modernen Niedrigenergiehäusern. Mit 12 Pa Mindestförderdruck sind die Schornsteinanforderungen moderat; ein Schornsteinfeger prüft die Auslegung vorab.
Mit 374 kg Eigengewicht ist professionelles Hebezeug beim Einbau Pflicht. Sicherheitsabstände: 200 mm hinten, 200 mm seitlich, 800 mm vorne zu brennbaren Materialien. Geeignet für Holzscheite bis 33 cm Länge.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
Der Spartherm Varia 1Vh Kamineinsatz ist nach DIN EN 16510 geprüft:
- Ökodesign 2022EU-weite Anforderungen an Energieeffizienz und Emissionen.
- BImSchV Stufe 2Strengste Stufe der deutschen Bundesimmissionsschutzverordnung.
- DIN EN 16510Europäische Prüfnorm; bestätigt Sicherheit, Wirkungsgrad und Emissionsverhalten.
- CE-ZeichenKonformität mit europäischen Sicherheitsanforderungen.
Der Spartherm Varia 1Vh Kamineinsatz erreicht eine Staubemission von nur 18 mg/m³einer der niedrigsten Werte bei Kamineinsätzen dieser Leistungsklasse. Zum Vergleich: Der Grenzwert der BImSchV Stufe 2 liegt bei 40 mg/m³; der Ökodesign 2022-Standard bei 40 mg/m³. Dieser Einsatz ist damit ein guter Wärmespender in Gebieten mit strengen Luftreinhalteauflagen.
Wie funktioniert die Schiebetür des Spartherm Varia 1Vh Kamineinsatzes?
Die Schiebetür des Spartherm Varia 1Vh Kamineinsatzes gleitet horizontal zur Seitekein Schwenk-Freiraum vor dem Kamin notwendig. Das ist besonders vorteilhaft, wenn der Kaminbereich nah an Möbeln oder Wänden liegt und ein nach vorne oder zur Seite öffnendes Türsystem nicht möglich wäre. Die Schiebetür schließt außerdem sicher und wärmedämmend.
Ist der Spartherm Varia 1Vh Kamineinsatz für moderne Niedrigenergiehäuser geeignet?
Ja. Der Einsatz arbeitet raumluftunabhängigdie Verbrennungsluft wird über den unteren Anschluss von außen zugeführt, ohne Raumluft zu verbrauchen. Das ist die Voraussetzung für den Einbau in Niedrigenergie- oder Passivhäuser, wo Druckdifferenzen und Lüftungsanlagen den Raumluftbetrieb oft ausschließen. Die externe Luftzufuhr muss bauseits geplant und angeschlossen werden.
Welchen Schornstein brauche ich für den Spartherm Varia 1Vh Kamineinsatz?
Der Einsatz benötigt einen Schornstein mit mindestens 12 Pa Förderdruck. Das Rauchrohr hat einen Durchmesser von 200 mm (Filter Ø 180 mm) und kann oben oder hinten angeschlossen werden. Ein Schornsteinfeger muss die Schornsteinauslegung vorab prüfen und die Anschlussrichtung abstimmen.
Kann ich mit dem Spartherm Varia 1Vh Kamineinsatz auch andere Räume beheizen?
Ja, über den oberen Warmluftkanal-Anschluss (Ø 150 mm) kann erwärmte Luft in angrenzende Räume geleitet werden. Das Kanalnetz muss bauseits geplant und verlegt werden. Die Anzahl der anschließbaren Räume hängt von Raumgröße, Dämmstandard und Kanalquerschnitten abein Heizungsfachbetrieb berechnet dies vorab.
Welche CAIR-Funktionen sind beim Spartherm Varia 1Vh möglich?
Der Spartherm Varia 1Vh Kamineinsatz ist für CAIR Kamin-Assistenzfunktionen vorbereitet. Die CAIR-App ermöglicht die Fernsteuerung von Verbrennungsparametern per Smartphone, überwacht den Betriebszustand und gibt Empfehlungen zur Optimierung. Die CAIR-Steuerung ist als optionale Ergänzung erhältlichdas Grundgerät ist ohne CAIR vollständig funktionsfähig.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1012 mg/cm³
- Feinstaubemission: 18 mg/m³
- Abgasmassenstrom: 8,1 g/s
- Abgastemperatur am Stutzen: 335 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 200 mm – vorne 800 mm
- Maße (H x B x T): 1524 x 808 x 564 mm
- Gewicht: 374 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1483 mm
- Richtung Zuluftanschluss: unten
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: EN 16510
Bedienungsanleitung zum Download (pdf 29.1 Mb)
