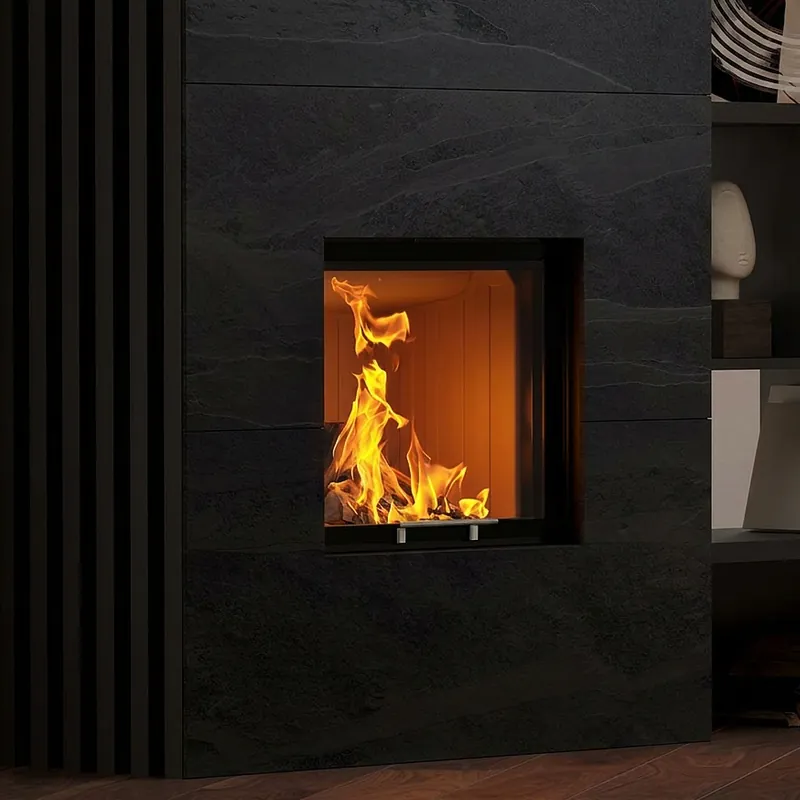

Spartherm Varia 1Vh Kamineinsatz mit automatisch öffnender Sichtscheibe und CAIR App-Steuerung
Der Spartherm Varia 1Vh Kamineinsatz kombiniert modernste Steuerungstechnik mit einem einzigartigen Komfortmerkmal: Die Sichtscheibe öffnet sich automatischkein manuelles Betätigen, maximaler Bedienkomfort beim Nachlegen. Die CAIR App-Steuerung ermöglicht zusätzlich die digitale Kontrolle per Smartphone.
Mit 11 kW Nennwärmeleistung, Energieeffizienzklasse A+ und einem Wirkungsgrad von 82 % heizt er effizient. Der Schamotte-Brennraum speichert Wärme für ein gleichmäßiges Raumklimaund dank Akkubetrieb arbeitet die Elektronik auch bei Stromausfall weiter.
Besonderheiten & Vorteile
- Automatisch öffnende Sichtscheibe: Die Scheibe öffnet motorisiertNachlegen ohne Händekontakt mit dem heißen Glas, maximaler Komfort auch in schwer zugänglichen Einbausituationen.
- CAIR App-Steuerung: Digitale Kontrolle über Verbrennungsparameter per Smartphonefür optimierten Holzverbrauch und reduzierte Emissionen.
- Akkubetrieb: Die Elektronik arbeitet akkubetriebenStromausfälle unterbrechen den Betrieb nicht.
- Optionaler externer Luftanschluss: Der externe Zuluftanschluss (Ø 200 mm) ist optionalfür Einbausituationen, in denen eine Raumluftunabhängigkeit angestrebt wird.
- Warmluftkanalisierung: Warme Luft kann über den oberen Kanalanschluss (Ø 150 mm) in angrenzende Räume verteilt werden.
- Scheibenspülung: Ein Luftschleier hält die Glaskeramikscheibe dauerhaft sauberklare Sicht auf das Feuer.
- Entnehmbare Aschebox: Einfaches Herausziehen und Leerenweniger Aufwand im Alltag.
Anwendung & Einsatzbereich
Der Spartherm Varia 1Vh Kamineinsatz wird in eine bestehende oder neu erstellte Kaminanlage eingebaut. Mit 808 mm Breite, 564 mm Tiefe und einer Gesamthöhe von 1.404 mm bietet er ein großzügiges Feuerraumbild. Das Rauchrohr (Ø 200 mm, Filter Ø 180 mm) kann oben oder hinten angeschlossen werden.
Der externe Zuluftanschluss (Ø 200 mm) ist optional und ermöglicht raumluftunabhängigen Betriebsinnvoll in energieeffizienten Gebäuden. Mit einem Mindestförderdruck von 12 Pa sind die Schornsteinanforderungen moderat; die Auslegung sollte ein Schornsteinfeger prüfen.
Mit 374 kg Eigengewicht ist der Einbau durch Fachbetriebe mit geeignetem Hebezeug Pflicht. Geeignet für Holzscheite bis 33 cm Länge. Sicherheitsabstände gemäß Herstellerangaben einhalten.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
Der Spartherm Varia 1Vh Kamineinsatz ist nach mehreren europäischen Normen geprüft:
- 1. BImSchVErste Bundesimmissionsschutzverordnung für Kleinfeuerungsanlagen; Grundanforderungen für den deutschen Markt.
- DIN EN 13229Prüfnorm für Kamineinsätze.
- DIN EN 13240Prüfnorm für Raumheizer mit festem Brennstoff.
- DIN EN 15250Prüfnorm für Speichereinzelraumfeuerstätten; bestätigt Wärmespeicherverhalten.
- CE-ZeichenKonformität mit europäischen Sicherheitsanforderungen.
Die Sichtscheibe des Spartherm Varia 1Vh Kamineinsatzes öffnet motorisiertkein manuelles Betätigen des heißen Glases. Per Knopfdruck oder über die CAIR App lässt sich die Scheibe öffnen und schließen. Das ist besonders wertvoll, wenn der Einsatz in schwer zugänglichen Positionen eingebaut ist oder wenn Bedienkomfort ohne Körperkontakt mit dem heißen Gerät gewünscht wird.
Was ist die CAIR App-Steuerung beim Spartherm Varia 1Vh Kamineinsatz?
CAIR ist Spartherms System zur digitalen Verbrennungssteuerung. Über die Smartphone-App lassen sich Verbrennungsparameter überwachen und steuerndas System optimiert die Verbrennung automatisch, um Holzverbrauch und Emissionen zu minimieren. Da die Elektronik akkubetrieben ist, bleibt die Steuerung auch bei Stromausfall aktiv.
Ist der externe Luftanschluss beim Spartherm Varia 1Vh Pflicht oder optional?
Der externe Zuluftanschluss (Ø 200 mm) ist beim Spartherm Varia 1Vh Kamineinsatz optionaler kann verwendet werden, wenn raumluftunabhängiger Betrieb gewünscht oder gesetzlich gefordert ist. In Niedrigenergie- und Passivhäusern ist raumluftunabhängiger Betrieb oft Vorschrift. Ein Schornsteinfeger klärt vorab, ob und in welcher Form die externe Luftzufuhr für Ihr Gebäude notwendig ist.
Welchen Schornstein brauche ich für den Spartherm Varia 1Vh Kamineinsatz?
Der Einsatz benötigt einen Schornstein mit mindestens 12 Pa Förderdruck. Das Rauchrohr hat einen Durchmesser von 200 mm (Rauchrohrantschluss, Filter Ø 180 mm) und kann oben oder hinten angeschlossen werden. Ein Schornsteinfeger muss vorab prüfen, ob der Schornstein die Anforderungen erfüllt und welche Anschlussrichtung am besten geeignet ist.
Kann ich mit dem Spartherm Varia 1Vh Kamineinsatz mehrere Räume beheizen?
Ja, über den oberen Warmluftkanal-Anschluss (Ø 150 mm) kann erwärmte Luft in angrenzende Räume geleitet werden. Das Kanalnetz muss bauseits geplant und verlegt werden. Die Anzahl der anschließbaren Räume hängt von Raumgröße, Dämmung und Kanalquerschnitten abein Heizungsfachbetrieb berechnet dies im Voraus.
Warum ist der Spartherm Varia 1Vh nach mehreren Normen (EN 13229, 13240, 15250) geprüft?
Der Spartherm Varia 1Vh Kamineinsatz erfüllt mehrere europäische Prüfnormen, weil er verschiedene Betriebsmodi abdeckt: DIN EN 13229 gilt für Kamineinsätze im Allgemeinen, DIN EN 13240 für Raumheizer und DIN EN 15250 für speichernde Feuerstätten. Diese Mehrfachzulassung belegt, dass der Einsatz über mehrere Einsatzszenarien hinweg sicher und emissionskonform betrieben werden kann.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1012 mg/cm³
- Feinstaubemission: 82 mg/m³
- Abgasmassenstrom: 8,1 g/s
- Abgastemperatur am Stutzen: 335 °C
- Maße (H x B x T): 1404 x 808 x 564 mm
- Gewicht: 374 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1483 mm
- Ø Externe Zuluft: 200 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: DIN EN 13229
