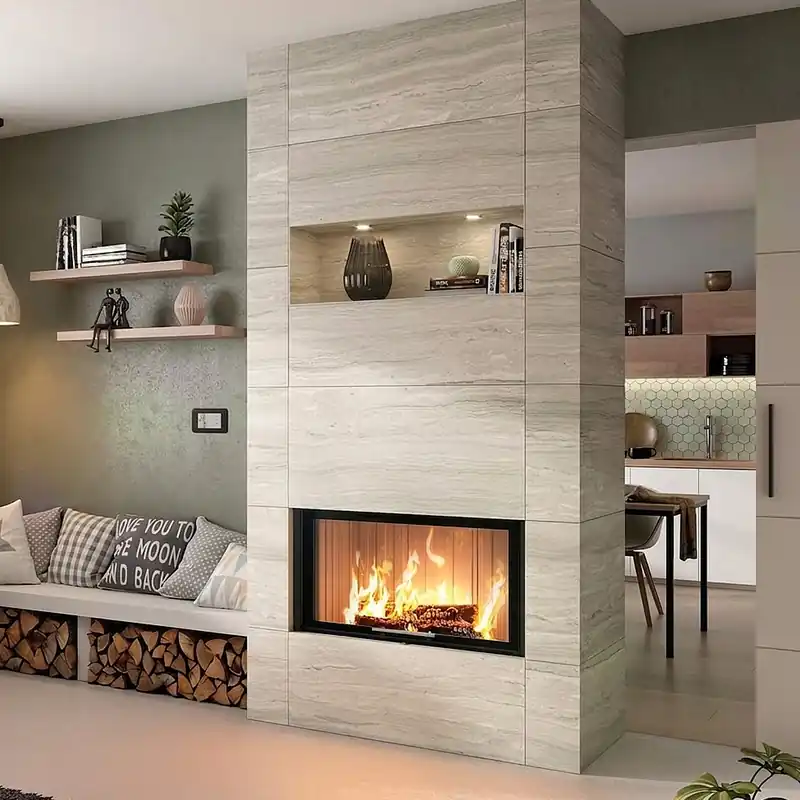

Spartherm Varia 1V-87h Kamineinsatz mit RLU und doppeltem Türsystem
Der Spartherm Varia 1V-87h Kamineinsatz ist raumluftunabhängig (RLU) zertifiziertdie Verbrennungsluft wird extern zugeführt, ohne Raumluft zu verbrauchen. Das ist die Voraussetzung für den Einbau in modernen Niedrigenergie- und Passivhäusern.
Mit 9,5 kW Nennwärmeleistung und Energieeffizienzklasse A+ erreicht er einen Wirkungsgrad von 82 %. Der Schamotte-Brennraum speichert Wärme gleichmäßig. Die Sichtscheibe öffnet automatischper Knopfdruck oder CAIR App.
Besonderheiten & Vorteile
- RLU-Zulassung: Raumluftunabhängiger Betrieb nach RLU-Standardkeine gesonderte Einzelprüfung je Gebäude notwendig. Externer Zuluftanschluss unten (Ø 200 mm).
- Hochschiebbare Tür + Schiebetür: Zwei Türvarianten zur Wahldie hochschiebbare Tür braucht keinen seitlichen Freiraum; die Schiebetür gleitet horizontal für platzsparende Bedienung.
- Automatisch öffnende Sichtscheibe: Die voll entspiegelte Glaskeramikscheibe öffnet motorisiertoptional mit S-ESAM (elektrische Türöffnung) ausrüstbar.
- CAIR App-Steuerung: Digital kontrollierbar per SmartphoneVerbrennungsparameter optimiert, Holzverbrauch gesenkt, Emissionen reduziert.
- Scheibenspülung: Luftschleier hält die Glaskeramikscheibe dauerhaft freiklare Sicht auf das Feuer ohne häufige Reinigung.
- Entnehmbare Aschebox: Vereinfacht die Reinigung im Betrieb erheblich.
Anwendung & Einsatzbereich
Der Spartherm Varia 1V-87h Kamineinsatz ist mit 1.017 mm Breite und 493 mm Tiefe ein großzügiger Fronteinsatz für repräsentative Kaminanlagen. Die Höhe bis zum Rauchrohranschluss beträgt 1.624 mm. Das Rauchrohr (Ø 200 mm) kann oben oder hinten angeschlossen werden; die externe Zuluft kommt von unten.
Mit 350 kg Eigengewicht ist professionelles Hebezeug beim Einbau Pflicht. Die kompakten Sicherheitsabstände (118 mm hinten, 30 mm seitlich, 69 mm vorne) ermöglichen platzsparende Kaminarchitekturen. Geeignet für Holzscheite bis 33 cm Länge. Förderdruck min. 12 Pa.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
Der Spartherm Varia 1V-87h Kamineinsatz ist nach DIN EN 16510 geprüft:
- Ökodesign 2022EU-Anforderungen an Effizienz und Emissionen für Raumheizer.
- BImSchV Stufe 2Strengste Stufe der deutschen Bundesimmissionsschutzverordnung.
- DIN EN 16510Europäische Prüfnorm; bestätigt Sicherheit, Wirkungsgrad und Emissionsverhalten.
- RLU-ZulassungRaumluftunabhängiger Betrieb nach RLU-Standard zugelassen.
- CE-ZeichenKonformität mit europäischen Sicherheitsanforderungen.
RLU steht für Raumluftunabhängig. Beim Spartherm Varia 1V-87h Kamineinsatz wird die Verbrennungsluft über einen externen Anschluss unten (Ø 200 mm) von außen zugeführt, ohne Raumluft zu verbrauchen. Entscheidend für moderne Niedrigenergie- und Passivhäuser: Dort verbieten Druckdifferenzen und kontrollierte Lüftung oft den raumluftabhängigen Betrieb. Die RLU-Zulassung vereinfacht auch die Genehmigung durch den Schornsteinfeger, da keine Einzelprüfung je Gebäude erforderlich ist.
Was ist der Unterschied zwischen hochschiebbarer Tür und Schiebetür?
Die hochschiebbare Tür des Spartherm Varia 1V-87h Kamineinsatzes bewegt sich vertikal nach obensie benötigt keinen seitlichen Freiraum und ist ideal für enge Kaminummantelungen. Die Schiebetür gleitet horizontal zur Seite und ermöglicht eine intuitive, schwungvolle Bedienung. Beide Türsysteme können kombiniert oder einzeln verwendet werden. Optional ist S-ESAM für elektrisches Öffnen nachrüstbar.
Welchen Schornstein brauche ich für den Spartherm Varia 1V-87h Kamineinsatz?
Der Einsatz benötigt einen Schornstein mit mindestens 12 Pa Förderdruck. Das Rauchrohr (Ø 200 mm) kann oben oder hinten angeschlossen werden. Ein Schornsteinfeger muss die Auslegung vorab prüfen und dabei auch den RLU-Betrieb beurteilen. Die externe Zuluft (Ø 200 mm, Anschluss unten) muss bauseits geplant werden.
Was sind die Sicherheitsabstände des Spartherm Varia 1V-87h Kamineinsatzes?
Die Sicherheitsabstände sind sehr kompakt: 118 mm hinten, 30 mm seitlich und 69 mm vorne zu brennbaren Materialien. Diese geringen Mindestabstände erlauben sehr schlanke Kaminverkleidungen ohne großen Puffer-Spielraumwas dem Design-Anspruch des Varia 1V-87h entgegenkommt. Die genaue Ausführung muss immer mit dem zuständigen Schornsteinfeger abgestimmt werden.
Kann ich den Spartherm Varia 1V-87h Kamineinsatz per App steuern?
Ja. Der Spartherm Varia 1V-87h Kamineinsatz ist für die CAIR App-Steuerung vorbereitet. Die digitale Steuerung überwacht und optimiert Verbrennungsparameter automatischdas spart Holz und reduziert Emissionen. Über die App lässt sich auch die automatisch öffnende Sichtscheibe bedienen. Voraussetzung ist ein CAIR-kompatibler Aufbau, der beim Einbau konfiguriert wird.
Wie schwer ist der Spartherm Varia 1V-87h Kamineinsatz und was bedeutet das für den Einbau?
Der Einsatz wiegt 350 kg. Das erfordert beim Einbau geeignetes Hebezeug und erfahrene Fachbetriebe. Außerdem müssen Bodenstatik und Stellfläche bauseits geprüft werdenob der vorhandene Boden die Last trägt, klärt ein Statiker oder Bausachverständiger vorab. Diese Prüfung ist vor der Bestellung zu empfehlen, da Rückgaben bei Maßproblemen aufwändig sind.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 9,5 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 82 mg/m³
- Abgasmassenstrom: 9 g/s
- Abgastemperatur am Stutzen: 275 °C
- Mindestabstand zu brennbaren Materialien: hinten 118 mm – seitlich 30 mm – vorne 69 mm
- Maße (H x B x T): 1561 x 1017 x 493 mm
- Gewicht: 350 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1624 mm
- Ø Externe Zuluft: 200 mm
- Richtung Zuluftanschluss: unten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: EN 16510
