Beschreibung

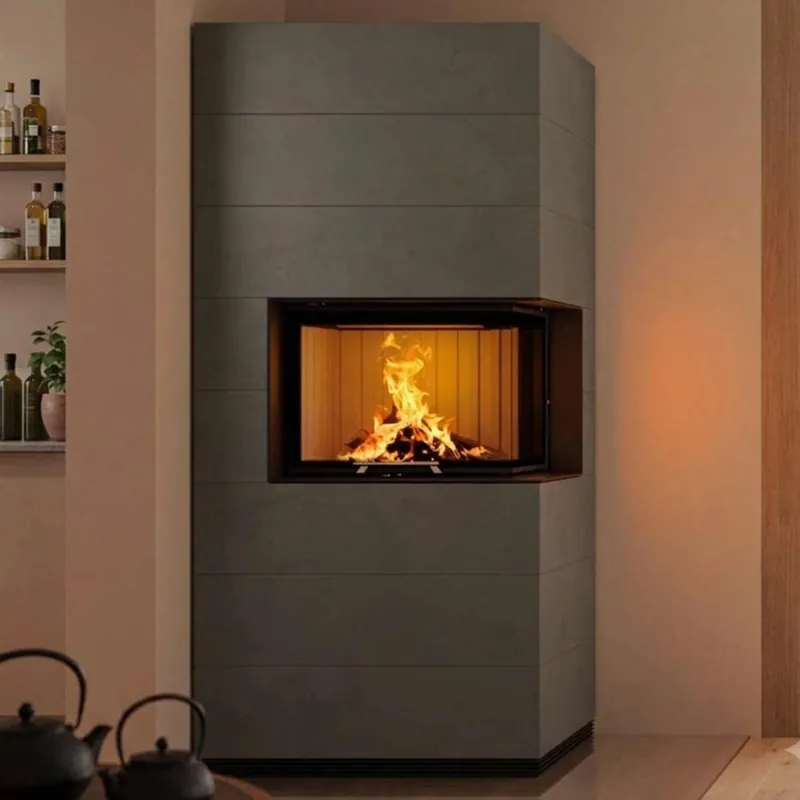

Spartherm SIM Varia 2R-55h H2O Kaminbausatz RLAwasserführender Kaminbausatz in Modulbauweise
Individuelle Konfiguration möglich
Dieser wasserführende SIM-Kaminbausatz kann optimal in Ihr bestehendes Heizsystem integriert werden.
Sie ist in den Oberflächenausführungen Beton Natur sowie Feinbeton gespachtelt sowie in den Bauhöhen 1/3, 2/3 sowie 3/3 erhältlich.
Für die hydraulische Einbindung sind ein vormontiertes Anschluss-Set mit Schnellentlüfter, Heizungsmanometer und Sicherheitsventil, Pumpenthermostat und Widerstandsthermometer verfügbar. Weitere Individualisierungen umfassen Erweiterungsmodule für den deckenbündigen Aufbau, den eboris 1300 ultra Schamotte-Komplettsatz in Schwarz sowie die CAIR-Steuerungssysteme S-THERMATIK NEO und S-USI II.
Sie haben Interesse an einer individuellen Ausführung? Sprechen Sie uns gerne anwir beraten Sie persönlich zu Konfiguration, Preisen und Lieferzeiten.
Der Spartherm SIM Varia 2R-55h H2O Kaminbausatz RLA verbindet die puristische Sichtbeton-Ästhetik der SIM-Serie mit einem integrierten Wasserwärmetauscher. Ein Teil der erzeugten Wärme wird direkt ins Heizungssystem eingespeistso unterstützt der Kaminbausatz aktiv die Zentralheizung und reduziert den Primärenergieverbrauch.
Mit 7 kW Nennwärmeleistung und Energieeffizienzklasse A+ beheizt er Wohnräume bis rund 140 m³. Die zweiseitige Eckverglasung nach rechts bietet freie Sicht auf das Flammenspiel aus zwei Richtungen. Die digitale Abbrandsteuerung und App-Anbindung ermöglichen komfortable Bedienung.
Besonderheiten & Vorteile
- Wasserwärmetauscher: Ein Teil der Feuerwärme wird ins Heizsystem eingespeistUnterstützung der Zentralheizung, Senkung der Heizkosten und effiziente Nutzung des Brennstoffs Holz.
- Modulbauweise mit Sichtbeton: Vorkonfektionierte Module für schnelle Montage. Wahlweise Beton Natur oder Feinbeton gespachtelt für puristische Architektur-Optik.
- Automatische Scheibenöffnung (S-ESAM): Die Sichtscheibe öffnet sich elektrischrauchfreies Nachlegen ohne manuelles Anheben.
- Digitale Steuerung & App: Abbrandregelung, Temperatur und Betriebsstatus per Smartphone kontrollierbar (230-V-Anschluss erforderlich).
- Zweiseitige Eckverglasung: Glaskeramik-Scheiben nach rechts ermöglichen den Blick auf das Feuer aus zwei Richtungenideal für Eckaufstellungen.
Anwendung & Einsatzbereich
Der Spartherm SIM Varia 2R-55h H2O Kaminbausatz RLA ist als Bauart-2-Gerät für die Mehrfachbelegung eines Schornsteins zugelassen. Der Rauchrohranschluss (180 mm) befindet sich oben. Die Verbrennungsluft wird über einen externen Zuluftanschluss (150 mm) von unten zugeführt.
Für die Einbindung des Wasserwärmetauschers in Ihr Heizsystem ist ein hydraulischer Anschluss durch einen Fachbetrieb erforderlich. Die Abstimmung mit der bestehenden Heizungsanlage sollte frühzeitig mit Ihrem Heizungsbauer geplant werden.
Mit 200 kg Gewicht und Maßen von 146,3 cm Höhe, 67,3 cm Breite und 46,2 cm Tiefe ist die Aufstellung durch mehrere Personen erforderlich. Sicherheitsabstände: 20 cm hinten, 20 cm seitlich, 80 cm vorn.
Zulassungen & Normen
- DIN EN 16510europäische Prüfnorm für häusliche Feuerstätten.
- DIN EN 18896deutsche Anforderungen an Feuerstätten für feste Brennstoffe.
- DIN EN 18160Norm für Abgasanlagen; stellt den sicheren Rauchabzug sicher.
- DIN EN 13384Berechnungsnorm für die Dimensionierung von Schornsteinen.
Der integrierte Wasserwärmetauscher leitet einen Teil der Feuerwärme ins Heizsystem ein. Dadurch wird die Zentralheizung entlastet und der Primärenergieverbrauch sinkt. Die genaue Aufteilung zwischen Raumwärme und Wasserwärme hängt von der Betriebsweise ab. Ein Fachbetrieb plant die hydraulische Einbindung.
Welche Installationsvoraussetzungen gelten für die Wasseranbindung?
Für den Wasserwärmetauscher benötigen Sie einen hydraulischen Anschluss an Ihr bestehendes Heizsystem. Die Planung sollte frühzeitig mit einem Heizungsbauer erfolgen, der Vor- und Rücklauf, Pufferspeicher und Sicherheitseinrichtungen dimensioniert. Ein Schornsteinfeger prüft zusätzlich die Abgasseite.
Für welche Raumgröße eignet sich dieser Kaminbausatz?
Mit 7 kW Nennwärmeleistung beheizt er Wohnräume bis rund 140 m³. Da ein Teil der Wärme ins Heizsystem fließt, steht dem Aufstellraum weniger direkte Strahlungswärme zur Verfügung als bei der Variante ohne Wasserwärmetauscher. Die Energieeffizienzklasse A+ bestätigt den sparsamen Betrieb.
Kann ich den Spartherm SIM Varia 2R-55h H2O Kaminbausatz RLA an einen mehrfach belegten Schornstein anschließen?
Ja, als Bauart-2-Gerät ist die Mehrfachbelegung zugelassen. Ihr Schornsteinfeger prüft nach DIN EN 13384, ob der vorhandene Schornstein den nötigen Querschnitt (180 mm Rauchrohr) und Förderdruck von 12 Pa liefert. Der Rauchrohranschluss befindet sich oben.
Was unterscheidet die H2O-Version von der Standardvariante?
Der wesentliche Unterschied ist der integrierte Wasserwärmetauscher, der Wärme ins Heizsystem einspeist. Die Nennwärmeleistung und die Optik (Sichtbeton-Modulbauweise, Eckverglasung) bleiben identisch. Die H2O-Version erfordert zusätzlich einen hydraulischen Anschluss und die Abstimmung mit der Heizungsanlage.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 7 kW
- Wirkungsgrad: 85 %
- CO-Emission: 887 mg/cm³
- Feinstaubemission: 30 mg/m³
- Abgasmassenstrom: 6,1 g/s
- Abgastemperatur am Stutzen: 325 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 200 mm – vorne 800 mm
- Maße (H x B x T): 1463 x 673 x 462 mm
- Gewicht: 200 kg
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1463 mm
- Ø Externe Zuluft: 150 mm
- Richtung Zuluftanschluss: unten
- Farbe Korpus: Schwarz
- Material Brennraum: Feuerbeton, Keramik, Schamotte, Vermiculite
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 33 cm
- Brennstoffverbrauch: 2,7 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 12828, DINplus, EN 13384, EN 15287, EN 16510
