Beschreibung

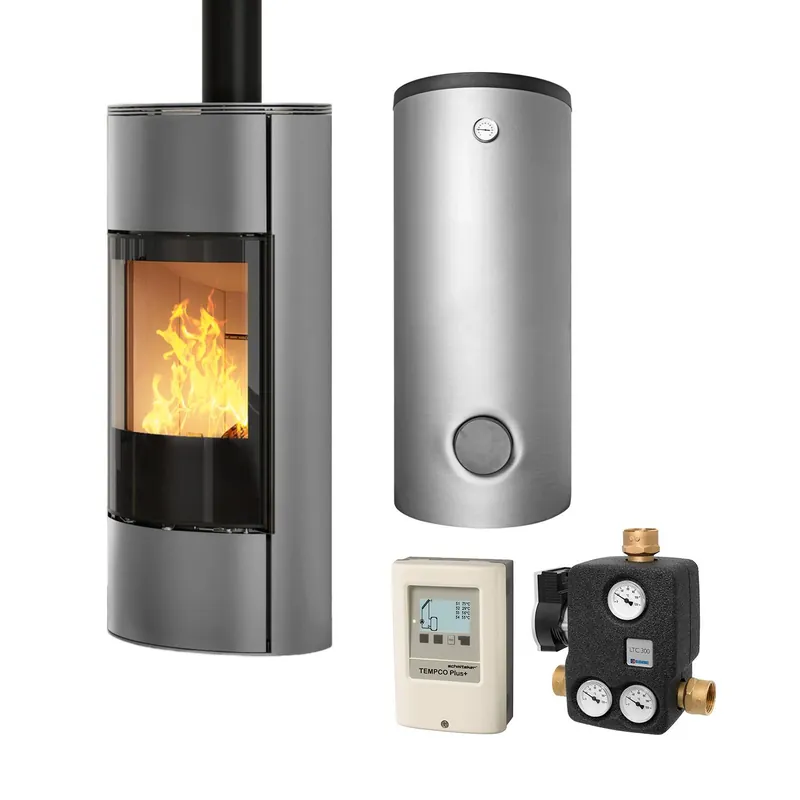

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Wasserführender Kaminofen Spartherm Senso M H2O wasserführender Kaminofen Titan / Titan
- 1x Pufferspeicher TPSM 300 (279 Liter) inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 50L
- 1x Rücklaufanhebungsgruppe ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Temperatur-Differenz-Controller Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Kesselsicherheitsgruppe Kesselsicherheitsgruppe WATTS KSG 30
- 1x KFE-Kugelhahn G1/2″ Afriso
- 1x Thermische Ablaufsicherung Watts STS20
- 1x Anschluss-Set, bestehend aus 1 Tauchhülse, 1 Schnellentlüfter und 1 Kappenventil
Details zum wasserführenden Kaminofen Spartherm Senso M H2O Titan / Titan
Der Spartherm Senso M H2O Titan / Titan ist ein wasserführender Kaminofen mit 7,9 kW Nennleistungdavon werden bis zu 5 kW über den integrierten Wärmetauscher ins Heizungswasser übergeben. Die verbleibenden 2,9 kW erwärmen direkt den Aufstellraum (bis 56 m³); über den Pufferspeicher lassen sich zusätzlich Heizkörper in weiteren Räumen versorgen. Mit einem Wirkungsgrad von 85 % verbrennt er Scheitholz und Holzbriketts bis 33 cm ressourcenschonend.
Das Gehäuse in Titangrau mit großer Panorama-Sichtscheibe bietet freien Blick auf das Feuer. Mit 131 cm Höhe bei 57 × 49 cm Grundfläche ist der Ofen kompakt. Der Rauchrohranschluss (Ø 150 mm) ist wahlweise nach hinten oder oben führbardas bietet Flexibilität bei der Schornsteinplanung.
Besonderheiten des wasserführenden Kaminofens Spartherm Senso M H2O Titan / Titan
- Wasserführender Wärmetauscher5 kW wasserseitig: Ein integrierter Wärmetauscher überträgt bis zu 5 kW ans Heizungsnetz. Das Holzfeuer entlastet die Zentralheizung spürbar.
- Flexibler Rauchrohranschluss (hinten oder oben, Ø 150 mm): Je nach Schornsteinposition lässt sich der Abgasanschluss ohne Umbau ausrichten.
- Integrierte Scheibenspülung: Hält die Panorama-Sichtscheibe dauerhaft klarohne häufiges manuelles Reinigen.
- DIN EN 13240bewährte Bauform: Geprüft nach europäischer Norm mit regionalen Sonderzulassungen (Aachener, Münchner und Regensburger Norm).
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Spartherm Senso M H2O Titan / Titan
- DIN EN 13240
- 1. BImSchV Stufe 2
- Art. 15a B-VG
- Aachener, Münchner und Regensburger Norm
Details zum Pufferspeicher TPSM 300
Der Pufferspeicher TPSM 300 fasst 279 Liter und nimmt die wasserseitige Wärme des Kaminofens auf. Da der Speicher die Energie zeitversetzt abgibt, kann der Ofen mit optimaler Leistung brennen, unabhängig davon, ob gerade Wärme abgerufen wirddas steigert die Gesamteffizienz der Anlage. Der Behälter ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt. Die Ecoline Vliesisolierung mit silbernem Skymantel ist bereits vormontiert und abnehmbar, was den Transport durch enge Treppenhäuser erleichtert.
Der Pufferspeicher TPSM 300 verfügt über folgende Anschlüsse
- 8× 1½ für Speicheranschluss (Heizkreise, Wärmequellen)
- 1× 1½ für oberen Anschluss
- 4× ½ für Temperaturfühler und Thermometer
- Vorbereitet für elektrische Heizpatrone bis 4,5 kW (separat erhältlich)
Je nach Anschlussvariante und vorhandener Heizungsanlage können weitere Materialien erforderlich sein (z. B. Rohre, Schellen, Fittings). Diese sind nicht Bestandteil dieses Angebots.
Weitere Heizungsanschlusskomponenten, passende Schornsteine sowie weitere wasserführende Kaminöfen und Pufferspeicher finden Sie in unserem Shop.
Der Einbau einer elektrischen Heizpatrone ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Spartherm Senso M H2O Titan / Titan Komplett-SetMuss dieses Komplett-Set von einem Fachbetrieb installiert werden?
Ja. Die hydraulische Einbindung des Ofens in den Pufferspeicher und das Heizsystem übernimmt ein Heizungsfachbetrieb. Das Set enthält alle zentralen Anschlusskomponentenvom Ausdehnungsgefäß bis zur Kesselsicherheitsgruppesodass ein fachgerechter Anschluss ohne aufwändige Materialbeschaffung möglich ist. Aufstellung und Schornsteinanschluss gehören ebenfalls in die Hände eines Fachbetriebs.
Reicht der TPSM 300 mit 279 Litern für diesen wasserführenden Kaminofen aus?
Der TPSM 300 ist auf die kompaktere Leistungsklasse wasserführender Kaminöfen mit 5 kW wasserseitiger Leistung abgestimmt: Ein 279-Liter-Puffer lädt in moderaten Heizphasen gut auf und gibt die Energie über Heizkörper bedarfsgerecht ab. Ob die Speichergröße zu Ihrem Heizsystem passt, hängt von Gebäudegröße, Dämmstandard und bestehenden Heizkörpern abein Heizungsfachbetrieb legt das für Sie aus.
Was schützt die ESBE LTC 341 Rücklaufanhebungsgruppe in diesem Set?
Die ESBE LTC 341 sorgt dafür, dass der Rücklauf zum Ofen eine Mindesttemperatur von 60 °C erreicht. Gelangt zu kaltes Wasser in den Feuerraum, bildet sich Kondensat und Teerdas beschädigt den Ofen auf Dauer. Das 3-Wege-Regelventil und die integrierte Hocheffizienzpumpe halten die Temperatur konstant und verlängern die Lebensdauer des Ofens spürbar.
Kann die Heizpatrone im TPSM 300 nachträglich eingebaut werden?
Ja. Der TPSM 300 ist für eine elektrische Heizpatrone bis 4,5 kW vorbereitet, die separat nachrüstbar ist. Das ist nützlich für Übergangszeiten, wenn kein Holz gelegt wird: Die Patrone hält den Pufferspeicher auf Temperatur und sichert die Wärmeversorgung über Heizkörper weiterhin ab.
Welchen Schornstein brauche ich für den Spartherm Senso M H2O Titan / Titan?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen beträgt rund 250 °C. Der Rauchrohranschluss lässt sich wahlweise nach hinten oder nach oben führen. Ob Ihr Schornstein geeignet ist, prüft der Bezirksschornsteinfeger vor der Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Spartherm Senso M H2O wasserführender Kaminofen Titan / Titan
- Nennwärmeleistung: 7,9 kW
- Nennwärmeleistung wasserseitig: 5 kW
- Nennwärmeleistung luftseitig: 2,9 kW
- Wirkungsgrad: 85 %
- Max. Raumheizvermögen: 56 m³
- Abgasmassenstrom: 6,2 g/s
- Abgastemperatur am Stutzen: 250 °C
- Maße (H x B x T): 1309 x 567 x 491 mm
- Gewicht: 180 kg
- Ø Rauchrohranschluss: 150 mm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
Pufferspeicher TPSM 300 (279 Liter)
- Maße ohne Isolierung (H x B x T): 1350 mm x Ø 550 mm x Ø 550 mm
- Maße (H x B x T): 1400 x Ø 750 x Ø 750 mm
- Gewicht: 64 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 279 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1385 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 279 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
