Beschreibung

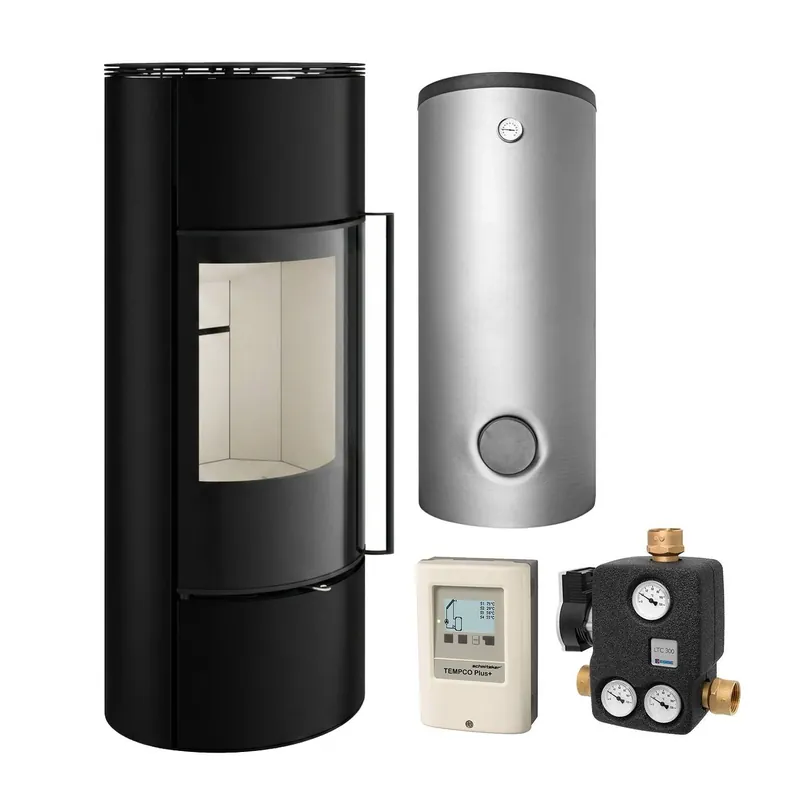

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Wasserführender Kaminofen Spartherm Senso M H2O RLA Kaminofen Nero
- 1x Pufferspeicher THKE 600 (560 Liter) mit Brauchwasser + 1x Solarwärmetauscher inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Rücklaufanhebungsgruppe ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Temperatur-Differenz-Controller Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Kesselsicherheitsgruppe Kesselsicherheitsgruppe WATTS KSG 30
- 1x KFE-Kugelhahn G1/2″ Afriso
- 1x Thermische Ablaufsicherung Watts STS20
- 1x Anschluss-Set, bestehend aus 1 Tauchhülse, 1 Schnellentlüfter und 1 Kappenventil
Details zum wasserführenden Kaminofen Spartherm Senso M H2O RLA Nero
Der Spartherm Senso M H2O RLA Nero ist ein wasserführender Kaminofen mit 7,9 kW Nennleistungdavon werden bis zu 5 kW über den integrierten Wärmetauscher ins Heizungswasser übergeben. Mit einem Wirkungsgrad von 86 % und Energieeffizienzklasse A+ verbrennt er Scheitholz effizient und nutzt die Energie optimal. Das Raumheizvermögen liegt bei 180 m³Aufstellraum und Heizkreis werden gemeinsam versorgt.
Das schlanke Nero (Schwarz)-Gehäuse (131 cm Höhe, 40 × 40 cm Grundfläche) mit ovaler Antireflexglas-Sichtscheibe setzt das Feuer in Szene. Der Brennraum aus Gusseisen ist langlebig und speichert Wärme zuverlässig. Als raumluftabhängiges (RLA) Gerät bezieht der Ofen die Verbrennungsluft über einen externen Kanal (Ø 100 mm, hinten). Für die S-THERMATIK NEO Abbrandsteuerung, S-USI 3.0 und CAIR ist ein Stromanschluss (230 V) erforderlich.
Besonderheiten des wasserführenden Kaminofens Spartherm Senso M H2O RLA Nero
- Wasserführender Wärmetauscher5 kW wasserseitig: Bis zu 5 kW werden über den Wärmetauscher direkt ans Heizungsnetz abgegeben. Das Holzfeuer entlastet die Zentralheizung und kann den fossilen Brennstoffverbrauch über die Heizperiode deutlich senken.
- S-THERMATIK NEO Abbrandsteuerung: Die automatische Abbrandsteuerung regelt Zuluft und Verbrennung selbstständig. Das ermöglicht einen gleichmäßigen, effizienten Abbrand ohne ständiges manuelles Nachregeln.
- S-USI 3.0 und CAIR-Kaminassistenz: S-USI 3.0 ermöglicht App-Anbindung für digitale Überwachung und Steuerung; CAIR unterstützt die Verbrennungsluftversorgung aktiv für konstante Leistung.
- Schlankes Design (40 × 40 cm Stellfläche): Mit nur 40 cm Tiefe und Breite passt der Senso M H2O RLA auch in Räume, wo ein breiter Ofen keinen Platz finden würde.
- Gusseisen-Brennraum mit Antireflexglas: Gusseisen speichert Strahlungswärme langfristig; das Antireflexglas der ovalen Sichtscheibe minimiert Spiegeleffekte und sorgt für freien Blick auf das Feuer.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Spartherm Senso M H2O RLA Nero
- EN 16510-2-1:2022
- 1. BImSchV Stufe 2
- Art. 15a B-VG
- EcoDesign 2022Klasse A+
Details zum Kombispeicher THKE 600 mit Brauchwasserbereitung und Solar
Der Kombispeicher THKE 600 fasst 560 Liter und bündelt drei Energiequellen in einem Speicher: den wasserführenden Kaminofen, eine Solaranlage und Elektro via optionaler Heizpatrone. Ein emaillierter Trinkwassertank (bis 150 Liter) stellt Brauchwasser auf Vorrat bereit; eine Magnesiumanode schützt ihn dauerhaft vor Korrosion. Der eingeschweißte Solarwärmetauscher koppelt die Solaranlage direkt an den Speicher an, ohne dass ein separater Wärmetauscher außen nötig wäre. Die Ecoline Vliesisolierung mit silbernem Skymantel ist bereits vormontiert.
Der Kombispeicher THKE 600 verfügt über folgende Anschlüsse
- 8× 1½ für Heizungsanschluss (Heizkreise, Wärmequellen)
- 4× ½ für Temperaturfühler und Thermometer
- 3× 1 für Brauchwasser (Kalt- und Warmwasseranschlüsse)
- 1× 1½ für Einschraubheizung (Heizpatrone bis 7,5 kW, separat erhältlich)
- 1× ½ Entlüftungsanschluss
- 1× 1 Vorlauf Solartauscher und 1× 1 Rücklauf Solartauscher
Je nach Anschlussvariante und vorhandener Anlage können weitere Materialien erforderlich sein. Diese sind nicht Bestandteil dieses Angebots.
Weitere Heizungsanschlusskomponenten, passende Schornsteine sowie weitere wasserführende Kaminöfen finden Sie in unserem Shop.
Der Einbau einer elektrischen Heizpatrone ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Spartherm Senso M H2O RLA Nero Komplett-SetMuss dieses Komplett-Set von einem Fachbetrieb installiert werden?
Ja. Die hydraulische Einbindung des Ofens in den Pufferspeicher und das Heizsystem übernimmt ein Heizungsfachbetrieb. Das Set enthält alle zentralen Anschlusskomponentenvom Ausdehnungsgefäß bis zur Kesselsicherheitsgruppesodass ein fachgerechter Anschluss ohne aufwändige Materialbeschaffung möglich ist. Aufstellung und Schornsteinanschluss gehören ebenfalls in die Hände eines Fachbetriebs.
Welche Energiequellen kann der THKE 600 gleichzeitig aufnehmen?
Der THKE 600 ist für bis zu drei Wärmequellen gleichzeitig ausgelegt: den wasserführenden Kaminofen über die 8× 1½ Heizanschlüsse, eine Solaranlage über den eingeschweißten Solarwärmetauscher und eine elektrische Heizpatrone (bis 7,5 kW, nachrüstbar). So arbeitet das Holzfeuer mit der Solaranlage zusammen, und an bewölkten Tagen mit niedrigem Solarertrag übernimmt der Kaminofen. Die genaue Einbindung aller Quellen stimmt ein Heizungsfachbetrieb mit Ihnen ab.
Was schützt die ESBE LTC 341 Rücklaufanhebungsgruppe in diesem Set?
Die ESBE LTC 341 sorgt dafür, dass der Rücklauf zum Ofen eine Mindesttemperatur von 60 °C erreicht. Gelangt zu kaltes Wasser in den Feuerraum, bildet sich Kondensat und Teerdas beschädigt den Ofen auf Dauer. Das 3-Wege-Regelventil und die integrierte Hocheffizienzpumpe halten die Temperatur konstant und verlängern die Lebensdauer des Ofens spürbar.
Kann die Heizpatrone im THKE 600 nachträglich eingebaut werden?
Ja. Der THKE 600 hat einen 1½ Einschraubanschluss für eine elektrische Heizpatrone bis 7,5 kW, die separat erhältlich und einfach nachrüstbar ist. Das ermöglicht es, überschüssigen Photovoltaikstrom direkt in Wärme umzuwandelnsinnvoll für Haushalte mit PV-Anlage, die den Eigenverbrauchsanteil erhöhen möchten.
Welchen Schornstein brauche ich für den Spartherm Senso M H2O RLA Nero?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen beträgt rund 230 °C. Der Rauchrohranschluss liegt oben (Ø 150 mm). Ob Ihr Schornstein geeignet ist, prüft der Bezirksschornsteinfeger vor der Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Pufferspeicher THKE 600 (560 Liter) mit Brauchwasser + 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 190 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 1 Magnesiumanode; 1 Thermometer
- Nettovolumen: 600 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebsdruck Brauchwasser: 6 bar
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 1760 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasser: 150 l
- Volumen Heizwasser: 395 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Spartherm Senso M H2O RLA Kaminofen Nero
- Nennwärmeleistung: 7,9 kW
- Nennwärmeleistung wasserseitig: 5 kW
- Wirkungsgrad: 86 %
- Max. Raumheizvermögen: 180 m³
- CO-Emission: 994 mg/cm³
- Feinstaubemission: 29 mg/m³
- Abgasmassenstrom: 2026 g/s
- Abgastemperatur am Stutzen: 230 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 100 mm – vorne 1000 mm
- Maße (H x B x T): 1309 x 400 x 400 mm
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
