Beschreibung

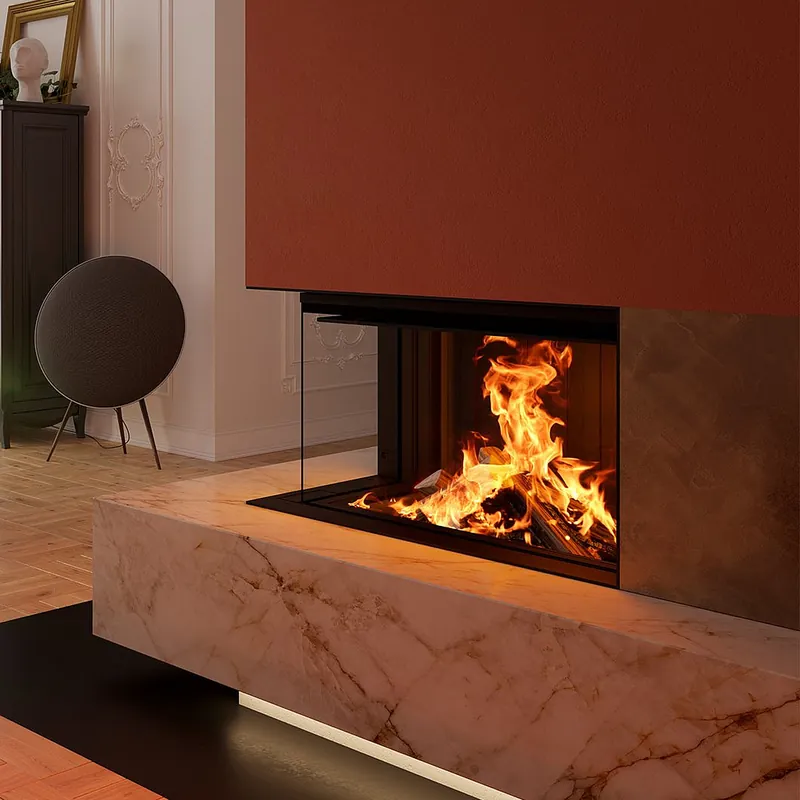

Spartherm Premium V-2L-80h Kamineinsatzbreiter 2-seitiger Eckkamin links, 10,5 kW, CAIR App
Der Spartherm Premium V-2L-80h Kamineinsatz ist das breite Großformatmodell der 80h-Eckfamilie: 89,5 cm Außenbreite, Brennraumbreite 55,4 cm, 2-seitig mit Eckscheiben, Türanschlag links. Der 80h ist der größte 2-seitige Eckeinsatz der Spartherm Premium-Linie.
10,5 kW Nennwärmeleistung, Energieeffizienzklasse A, 80 mg/m³ Staub, 82 % Wirkungsgrad. Externer Zuluftanschluss (Ø 150 mm) möglich. Hochschiebbare Schiebetür, automatisch per CAIR App steuerbar. Geprüft nach BImSchV.
Besonderheiten & Vorteile
- Breites Großformat89,5 cm Außenbreite: Der imposanteste 2-seitige Eckeinsatz der Spartherm Premium-Liniemaximale Feuerpräsenz in großen Räumen.
- Eckkamin 2-seitig (Türanschlag links, 55,4 cm Brennraum): Feuersicht von beiden Seitenlinksseitige Zugangssituation für die Kaminarchitektur.
- 10,5 kW, Klasse A, 82 %: Kräftige Heizleistung für Wohnbereiche ab 100 m²auch für offene Grundrisse geeignet.
- Externer Zuluftanschluss (Ø 150 mm): Externe Verbrennungsluft anschließbarreduzierter Luftverlust aus dem Wohnraum.
- Automatisch öffnende Schiebetür (CAIR): Digitale Steuerung per Smartphonebequemes Nachlegen, sicherer Betrieb.
- Uneingeschränkte Sicht in das Flammenspiel: Geringe Scheibenverschmutzung durch integrierte Scheibenspülung.
Anwendung & Einbau
Der Spartherm Premium V-2L-80h Kamineinsatz misst 895 mm × 631 mm (B×T), Brennraumhöhe 40,8 cm, Gewicht 350 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 625 mm. Sicherheitsabstände: 50 mm hinten, 30 mm seitlich, 500 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm. Das Gewicht von 350 kg erfordert ein tragfähiges Fundament.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchVDeutsche Emissionsschutznorm.
Mit 10,5 kW und 82 % Wirkungsgrad eignet sich der Spartherm Premium V-2L-80h für Wohnbereiche ab ca. 100 m² (abhängig von Dämmstandard und Raumhöhe). In offenen Grundrissen oder bei mehreren Bereichen kann der Einsatz auch mehr Fläche versorgen. Der Schornsteinfeger und Kaminbauer berechnen die optimale Dimensionierung für das jeweilige Gebäude.
Was ist der Unterschied zwischen V-2L-80h und V-2R-80h?
Der Spartherm Premium V-2L-80h hat Türanschlag links und einen externen Zuluftanschluss (Ø 150 mm)aber keine vollständige RLU-Zulassung. Der V-2R-80h ist raumluftunabhängig (RLU, Ø 200 mm) mit Türanschlag rechts, hat 80 % statt 82 % Wirkungsgrad und einen anderen Brennraumtiefenmaß (Brennraumbreite 80,7 cm gegenüber 55,4 cm). Für Passivhäuser empfiehlt sich der V-2R-80h.
Was muss beim Fundament beachtet werden?
Der Spartherm Premium V-2L-80h wiegt 350 kg. Die Bodenplatte oder der Estrich muss dauerhaft diese Last aufnehmen. In Altbauten mit Holzbalkendecken oder leichten Böden empfiehlt sich eine statische Prüfung vor dem Einbau. Kaminbauer und Schornsteinfeger klären die Anforderungen beim Erstgespräch.
Kann externer Zuluftanschluss für Passivhäuser genutzt werden?
Der externe Zuluftanschluss (Ø 150 mm) reduziert den Luftverlust aus dem Wohnraum. Für vollständige RLU-Zertifizierung für Passivhäuser empfiehlt sich das Modell V-2R-80h (RLU-zertifiziert). Ein Schornsteinfeger klärt die Eignung für das jeweilige Gebäude.
Welcher Schornstein ist erforderlich?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 625 mm. Ein Schornsteinfeger dimensioniert und genehmigt die Anlage vor Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10,5 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 80 mg/m³
- Abgasmassenstrom: 12,2 g/s
- Abgastemperatur am Stutzen: 272 °C
- Mindestabstand zu brennbaren Materialien: hinten 50 mm – seitlich 30 mm – vorne 500 mm
- Maße (H x B x T): 1636 x 895 x 631 mm
- Maße Brennraum (H x B x T): 408 x 554 x 407 mm
- Gewicht: 350 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1625 mm
- Ø Externe Zuluft: 150 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 25.9 Mb)
