Beschreibung

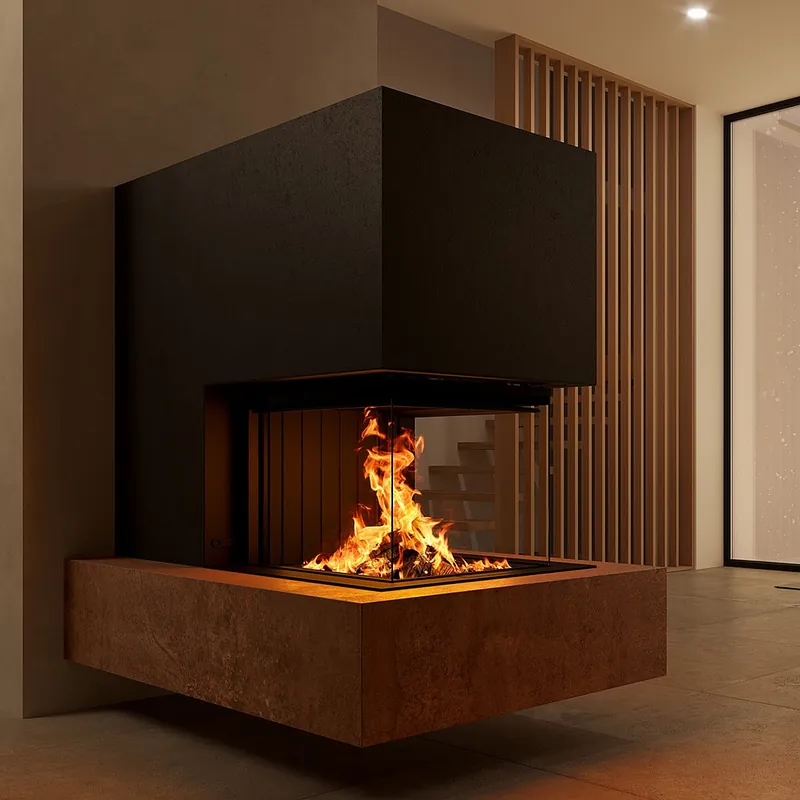

Spartherm Premium A-U-70h Kamineinsatz3-seitiger Panoramakamin, idealer Raumteiler, 11,4 kW Klasse A+
Der Spartherm Premium A-U-70h Kamineinsatz ist ein 3-seitiger Panoramakamineinsatz mit außergewöhnlicher Tiefe: 97,8 cm tiefkonzipiert für Einbau als Raumteiler zwischen zwei Wohnbereichen. Scheiben vorne, links und rechts für weitwinklige Feuersicht aus beiden Seiten des Raums.
11,4 kW, Energieeffizienzklasse A+, 81 mg/m³, 81 % Wirkungsgrad. Getrennte Primär- und Sekundärluft. Glutbett durch zusätzliche Luft am Türschweller. Elektrisch per Knopfdruck öffnende Scheibe, CAIR App. Externer Zuluftanschluss Ø 150 mm.
Besonderheiten & Vorteile
- Idealer Raumteiler97,8 cm Tiefe: Konzipiert für beidseitigen Einbaudas Feuer ist von beiden Seiten des Raumteilers sichtbar.
- 3-seitiger Panoramablick: Scheiben vorne, links, rechtsweitwinklige Feuersicht für repräsentative Einbauten.
- Glutbett-FunktionLuftzufuhr am Türschweller: Zusätzliche Luft direkt am Schweller hält das Glutbett länger aktivlängere Brenndauer, weniger Nachlegen.
- Elektrisch öffnende Scheibe per Knopfdruck: Komfortables Nachlegenkeine manuelle Bedienung des heißen Glases nötig.
- 11,4 kW, Klasse A+, 81 %: Leistungsstark für große Wohnbereichesaubere Verbrennung durch getrennte Primär-/Sekundärluft.
- CAIR App-Steuerung: Digitale Kontrolle aller Brennphasen per Smartphone.
Anwendung & Einbau
Der Spartherm Premium A-U-70h Kamineinsatz misst 675 mm × 978 mm (B×T), 357 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 471 mm. Externe Zuluft Ø 150 mm (Mitte 216 mm). 12 Pa, Scheitholz bis 33 cm.
Die außergewöhnliche Tiefe von 97,8 cm und das Gewicht von 357 kg erfordern eine sorgfältige Einbau- und Statikplanung. Als Raumteiler ist beidseitige Zugänglichkeit vorzusehen. Schornsteinfeger und Kaminbauer planen den Einbau gemeinsam.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchVDeutsche Emissionsschutznorm.
Der Spartherm Premium A-U-70h ist 97,8 cm tieffür einen 3-seitigen Einsatz eine außergewöhnliche Tiefe. Diese Bauform ermöglicht den Einbau in eine Trennwand zwischen zwei Wohnbereichen: Das Feuer ist von beiden Seiten sichtbar. Das macht ihn ideal für offene Grundrisse, bei denen Wohn- und Essbereich oder Wohn- und Flurbereich durch ein eindrucksvolles Feuer visuell verbunden werden sollen.
Was leistet die Glutbett-Funktion (Luftzufuhr am Türschweller)?
Bei Kamineinsätzen erlischt das Glutbett oft schnell nach dem Schließen der Tür, weil die Luftzufuhr unterbrochen wird. Der Spartherm Premium A-U-70h hat eine zusätzliche Luftzufuhr direkt am Türschweller: Diese hält das Glutbett länger aktiv, verlängert die Glut- und Strahlungswärme nach dem Erlöschen der Flammen und verringert die Nachlegfrequenzein echter praktischer Mehrwert im Alltag.
Welche Einbauanforderungen gelten für den A-U-70h?
Mit 97,8 cm Tiefe und 357 kg Gewicht ist der Spartherm Premium A-U-70h ein Schwergewicht. Er benötigt ein tragfähiges Fundament und einen Kaminblock, der die Tiefe plus Sicherheitsabstände aufnimmt. Als Raumteiler muss beidseitige Zugänglichkeit für Bedienung und Schornsteinfeger-Inspektion gewährleistet sein. Frühzeitige Planung mit Kaminbauer und Schornsteinfeger ist entscheidend.
Welcher Schornstein ist erforderlich?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 471 mm. Externe Zuluft Ø 150 mm (Mitte 216 mm) bauseits einplanen. Ein Schornsteinfeger dimensioniert und genehmigt die Anlage vor Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11,4 kW
- Wirkungsgrad: 81 %
- CO-Emission: 1081 mg/cm³
- Feinstaubemission: 81 mg/m³
- Abgasmassenstrom: 11,2 g/s
- Abgastemperatur am Stutzen: 296 °C
- Maße (H x B x T): 1920 x 675 x 978 mm
- Gewicht: 357 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1471 mm
- Ø Externe Zuluft: 150 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 25.9 Mb)
