Beschreibung
Spartherm Premium A-U-50h Kamineinsatz3-seitiger Panoramakamin, 9,3 kW Klasse A+, nur 25 mg/m³
Der Spartherm Premium A-U-50h Kamineinsatz ist ein 3-seitiger Panoramakamineinsatzmit Scheiben an drei Seiten (vorne, links, rechts) für Feuersicht aus dem vollen Winkel. Tiefe 77,3 cm, Brennraumbreite 50,1 cm, externe Verbrennungsluftzufuhr über Dachanschluss (Ø 200 mm, oben).
9,3 kW Nennwärmeleistung, Energieeffizienzklasse A+, nur 25 mg/m³ Staubemissionder niedrigste Wert in dieser Übersicht81 % Wirkungsgrad. Getrennte Primär- und Sekundärluft. CAIR Kamin-Assistenzfunktionen, automatisch öffnende Schiebetür. Geprüft nach BImSchV Stufe 2 und Klasse A+.
Besonderheiten & Vorteile
- 3-seitiger Panoramablickdas Feuer aus 3 Winkeln: Scheiben vorne, links und rechts360°-Feuerinszenierung für freistehende oder halboffene Einbauten.
- Nur 25 mg/m³ Staubemission: Niedrigster Emissionswert der Spartherm Premium-Liniezukunftssicher und zugelassen nach BImSchV Stufe 2.
- Klasse A+, 81 %: Hocheffizient trotz 3-seitigem Sichtaufbauthermisch optimierter Brennraum (Schamotte).
- Externe Verbrennungsluftzufuhr (oben, Ø 200 mm): Zuluft von außen anschließbarreduzierter Luftverlust aus dem Wohnraum.
- CAIR App-Steuerung, automatische Schiebetür: Digitale Steuerung aller Brennphasenbequemes Nachlegen ohne heißes Glas zu berühren.
- Getrennte Primär-/Sekundärluft: Saubere Verbrennung in zwei Stufenschützt Scheiben und senkt Emissionen.
Anwendung & Einbau
Der Spartherm Premium A-U-50h Kamineinsatz misst 675 mm × 773 mm (B×T), 235 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 471 mm. Sicherheitsabstände: 250 mm hinten, 500 mm seitlich, 800 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm.
Als 3-seitiger Einsatz benötigt der A-U-50h einen freistehenden oder halboffenen Einbau ohne Seitenwände im Sichtbereich. Die Tiefe von 77,3 cm und die großen Sicherheitsabstände erfordern eine sorgfältige Einbauplanung durch Kaminbauer und Schornsteinfeger.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Deutsche Emissionsschutznorm.
- Klasse A+Energieeffizienzklassifizierung EU.

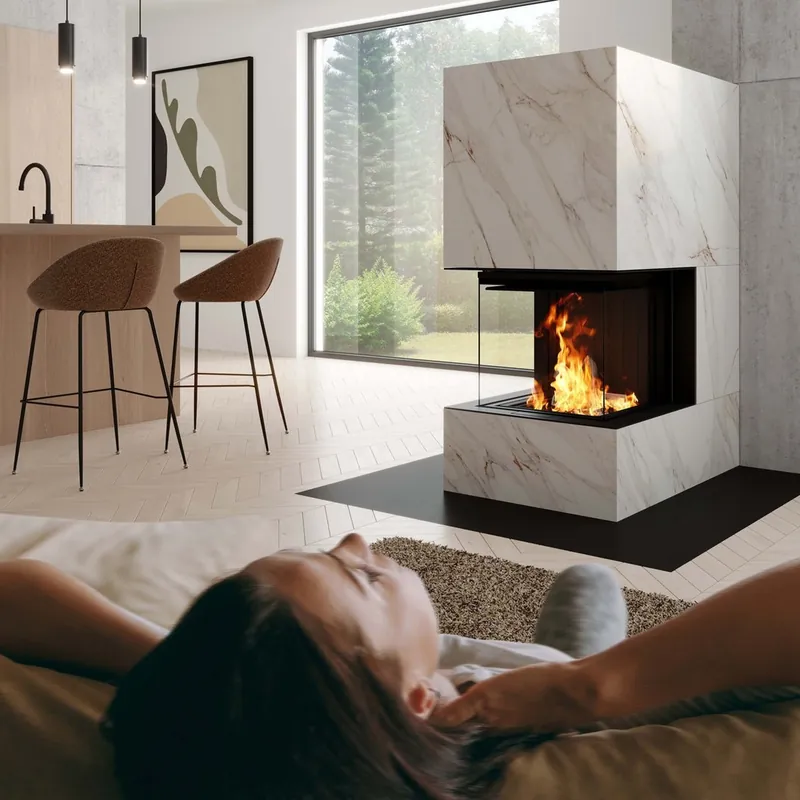

3-seitig bedeutet: Der Spartherm Premium A-U-50h hat Glasscheiben auf drei Seitenvorne, links und rechts. Das Feuer ist aus einem breiten Winkelbereich sichtbar. Diese Bauform ermöglicht eine freistehende oder halboffene Aufstellung, bei der das Feuer als räumliches Element sichtbar istohne massive Kaminwände, die die Sicht einschränken.
Warum hat der A-U-50h nur 25 mg/m³ Staubemission?
Der Spartherm Premium A-U-50h erreicht 25 mg/m³ durch die Kombination aus getrennt geführter Primär- und Sekundärluft, optimierter Brennraumgeometrie in Schamotte und präziser CAIR-Verbrennungsluftsteuerung. Das ist deutlich unter dem gesetzlichen Grenzwert (BImSchV Stufe 2: 40 mg/m³) und macht den Einsatz zukunftssicher auch für strengere Umweltauflagen.
Welche Einbausituation ist für den A-U-50h erforderlich?
Der Spartherm Premium A-U-50h ist 77,3 cm tief und hat großzügige Sicherheitsabstände (250 mm hinten, 500 mm seitlich, 800 mm vorne). Der Einbau erfordert einen freistehenden Kaminblock oder eine halboffene Nische ohne Seitenwände im Sichtbereich. Ein Kaminbauer plant den Einbau gemeinsam mit dem Schornsteinfeger.
Kann der externe Zuluftanschluss für energieeffiziente Gebäude genutzt werden?
Der Spartherm Premium A-U-50h hat einen externen Zuluftanschluss (Ø 200 mm, oben)die Verbrennungsluft kann von außen zugeführt werden. Dies reduziert den Luftverlust aus dem Wohnraum. Für eine vollständige RLU-Zulassung für Passivhäuser ist ein separates RLU-Modell zu wählen. Der Schornsteinfeger klärt die Eignung.
Welcher Schornstein ist erforderlich?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 471 mm. Ein Schornsteinfeger dimensioniert und genehmigt die Anlage vor Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 9,3 kW
- Wirkungsgrad: 81 %
- CO-Emission: 1210 mg/cm³
- Feinstaubemission: 25 mg/m³
- Abgasmassenstrom: 8,5 g/s
- Abgastemperatur am Stutzen: 311 °C
- Mindestabstand zu brennbaren Materialien: hinten 250 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1735 x 675 x 773 mm
- Maße Brennraum (H x B x T): XX x 501 x 540 mm
- Gewicht: 235 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1471 mm
- Ø Externe Zuluft: 200 mm
- Richtung Zuluftanschluss: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 25.9 Mb)
