Beschreibung

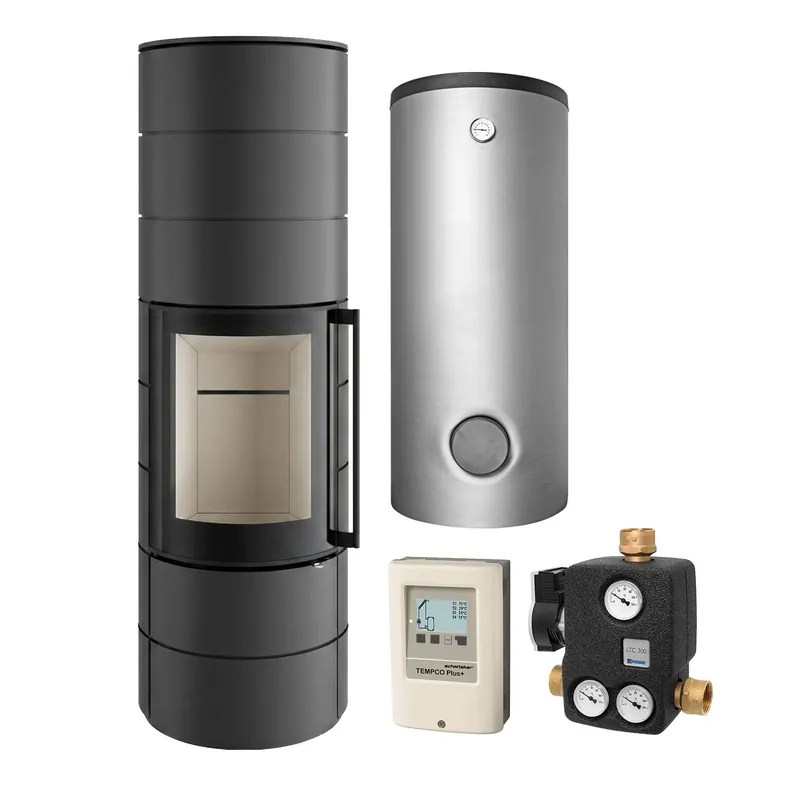

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Wasserführender Kaminofen Spartherm ambiente a4 H2O RLU Kaminofen Titan
- 1x Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Rücklaufanhebungsgruppe ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Temperatur-Differenz-Controller Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Kesselsicherheitsgruppe Kesselsicherheitsgruppe WATTS KSG 30
- 1x KFE-Kugelhahn G1/2″ Afriso
- 1x Thermische Ablaufsicherung Watts STS20
- 1x Anschluss-Set, bestehend aus 1 Tauchhülse, 1 Schnellentlüfter und 1 Kappenventil
Details zum wasserführenden Kaminofen Spartherm ambiente a4 H2O RLU Titan
Der Spartherm ambiente a4 H2O RLU Titan ist ein wasserführender Kaminofen mit 8 kW Nennleistungdavon werden 5,4 kW über den integrierten Wärmetauscher ins Heizungswasser übergeben. Mit einem Wirkungsgrad von 80 % und Energieeffizienzklasse A+ verbrennt er Scheitholz bis 33 cm effizient. Das maximale Raumheizvermögen liegt bei 180 m³.
Das hochgewachsene Gehäuse (167 cm Höhe, 54 × 54 cm Grundfläche) in Titan (Grau) mit großer Glaskeramik-Panoramasichtscheibe setzt das Feuer eindrucksvoll in Szene. Der Brennraum aus Schamotte speichert Wärme gleichmäßig. Für die integrierte Elektronik ist ein Stromanschluss (230 V) erforderlich.
Besonderheiten des wasserführenden Kaminofens Spartherm ambiente a4 H2O RLU Titan
- Raumluftunabhängiger Betrieb (RLU): Die Verbrennungsluft kommt vollständig von außen (Ø 100 mm, hinten). Ideal für Passivhäuser und Gebäude mit kontrollierter Wohnraumlüftung.
- Wasserführender Wärmetauscher5,4 kW wasserseitig: Ein integrierter Wärmetauscher überträgt 5,4 kW direkt ans Heizungsnetz und entlastet die Zentralheizung spürbar.
- Große Glaskeramik-Panoramasichtscheibe: Die breite Verglasung rückt das Feuer eindrucksvoll in den Mittelpunkt; die selbstschließende Feuerraumtür unterstützt kontrollierten Abbrand.
- CAIR-Kaminassistenz: Die elektronische Verbrennungsunterstützung sorgt für gleichmäßigen, sauberen Abbrand mit weniger manuellem Nachregeln.
- Integrierte Sicherheitstechnik: Pumpenthermostat, thermische Ablaufsicherung und Entlüftungsventil sind bereits verbautdas vereinfacht den hydraulischen Anschluss.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Spartherm ambiente a4 H2O RLU Titan
- EN 13240
- 1. BImSchV Stufe 2
- Art. 15a B-VG
- EcoDesign 2022Klasse A+
- LRV (Schweiz)
- Raumluftunabhängiger Betrieb (RLU)
Details zum Hygienespeicher SHS 550 mit Solarwärmetauscher
Der Hygienespeicher SHS 550 fasst 560 Liter und vereint drei Energiequellen in einem Speicher: den wasserführenden Kaminofen, eine Solaranlage und optional Heizkessel oder andere Wärmeerzeuger. Der eingeschweißte Glattrohr-Solarwärmetauscher aus Stahl nimmt die Wärme aus der Solaranlage direkt aufohne separate Ladepumpe oder zusätzlichen Wärmetauscher außen am Speicher. Der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr erwärmt Trinkwasser hygienisch nach dem Durchlaufprinzip, legionellenfrei. Die schlanke Bauform unterstützt die effiziente Schichtenspeicherung. Die Ecoline Vliesisolierung mit silbernem Skymantel ist bereits vormontiert.
Der Hygienespeicher SHS 550 verfügt über folgende Anschlüsse
- 8× 1½ für Heizungsanschluss (Heizkreise, Wärmequellen)
- 1× 1½ für oberen Anschluss
- 4× ½ für Temperaturfühler und Thermometer
- 2× 1¼ für Brauchwasser (Kalt- und Warmwasseranschluss)
- 2× Solaranschlüsse (Vorlauf + Rücklauf Solartauscher)
Je nach Anschlussvariante und vorhandener Anlage können weitere Materialien erforderlich sein. Diese sind nicht Bestandteil dieses Angebots.
Weitere Heizungsanschlusskomponenten, passende Schornsteine sowie weitere wasserführende Kaminöfen finden Sie in unserem Shop.
Der Einbau einer elektrischen Heizpatrone ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Spartherm ambiente a4 H2O RLU Titan Komplett-SetMuss dieses Komplett-Set von einem Fachbetrieb installiert werden?
Ja. Die hydraulische Einbindung des Ofens in den Pufferspeicher und das Heizsystem übernimmt ein Heizungsfachbetrieb. Das Set enthält alle zentralen Anschlusskomponentenvom Ausdehnungsgefäß bis zur Kesselsicherheitsgruppesodass ein fachgerechter Anschluss ohne aufwändige Materialbeschaffung möglich ist. Aufstellung und Schornsteinanschluss gehören ebenfalls in die Hände eines Fachbetriebs.
Was leistet der integrierte Solarwärmetauscher im SHS 550?
Der eingeschweißte Glattrohr-Solarwärmetauscher im SHS 550 nimmt die Wärme aus einer Solaranlage direkt im Speicher aufdas Heizungswasser fließt also von der Solarthermie direkt in den Pufferspeicher, ohne externe Umwege. So ergänzen Solaranlage und wasserführender Kaminofen sich ideal: An sonnigen Tagen übernimmt die Solar-Anlage, bei Bedarf springt der Ofen ein. Für die Solaranlage selbst (Kollektoren, Pumpen, Regelung) wird ein separater Installateur benötigt.
Was schützt die ESBE LTC 341 Rücklaufanhebungsgruppe in diesem Set?
Die ESBE LTC 341 sorgt dafür, dass der Rücklauf zum Ofen eine Mindesttemperatur von 60 °C erreicht. Gelangt zu kaltes Wasser in den Feuerraum, bildet sich Kondensat und Teerdas beschädigt den Ofen auf Dauer. Das 3-Wege-Regelventil und die integrierte Hocheffizienzpumpe halten die Temperatur konstant und verlängern die Lebensdauer des Ofens spürbar.
Kann ich den SHS 550 auch ohne Solaranlage betreiben?
Ja. Wenn die Solaranschlüsse nicht genutzt werden, arbeitet der SHS 550 wie ein normaler Hygienespeicherer speichert die Wärme des Kaminofens und erwärmt Brauchwasser nach dem Durchlaufprinzip. Der Solarwärmetauscher bleibt dabei inaktiv. Eine spätere Nachrüstung mit Solarthermie ist problemlos möglich, da alle Anschlüsse bereits vorhanden sind.
Welchen Schornstein brauche ich für den Spartherm ambiente a4 H2O RLU Titan?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen beträgt rund 150 °Cwasserführende Öfen geben viel Wärme ans Wasser ab, weshalb die Abgase kühler ausfallen. Bei niedrigen Abgastemperaturen empfiehlt sich ein feuchtigkeitsresistenter Schornstein. Der Rauchrohranschluss liegt oben (Ø 150 mm). Ob Ihr Schornstein geeignet ist, prüft der Bezirksschornsteinfeger.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Spartherm ambiente a4 H2O RLU Kaminofen Titan
- Nennwärmeleistung: 8 kW
- Nennwärmeleistung wasserseitig: 5,4 kW
- Nennwärmeleistung luftseitig: 2,6 kW
- Wirkungsgrad: 80 %
- Max. Raumheizvermögen: 180 m³
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 29 mg/m³
- Abgasmassenstrom: 7,6 g/s
- Abgastemperatur am Stutzen: 150 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1674 x 538 x 538 mm
- Maße Brennraum (H x B x T): 350 x 400 x 300 mm
- Gewicht: 230 kg
- Ø Rauchrohranschluss: 150 mm
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1674 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 33 cm
- Brennstoffverbrauch: 2,5 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
