Beschreibung

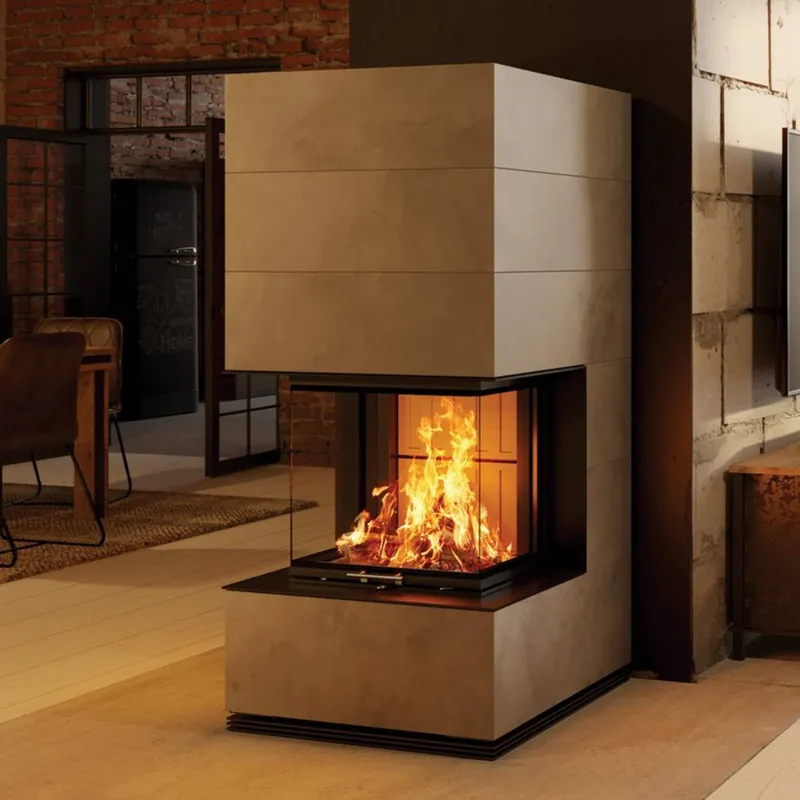

Spartherm SIM Arte 3RL-60h Kaminbausatz RLA in Modulbauweise mit Sichtbeton-Elementen
Individuelle Konfiguration möglich
Dieser SIM-Kaminbausatz ist in zwei Oberflächenausführungen erhältlich: Beton Natur sowie Feinbeton gespachtelt. Beton Natur überzeugt mit einer glatten, ursprünglichen Ästhetik und charaktervollen Lufteinschlüssen, Feinbeton gespachtelt bietet eine homogene Oberfläche und ist die ideale Grundlage für eine individuelle farbliche Gestaltung.
Die Anlage ist in den Bauhöhen 1/3, 2/3 sowie 3/3 sowie optional mit Erweiterungsmodulen für einen deckenbündigen Aufbau verfügbar. Je nach Modell kann zwischen raumluftabhängiger (RLA) und raumluftunabhängiger (RLU) Ausführung gewählt werden. Weitere Individualisierungen umfassen den eboris 1300 ultra Schamotte-Komplettsatz in Schwarz, Dämmsets, Strahlschutz, BlendenLastRahmen sowie die CAIR-Steuerungssysteme S-THERMATIK NEO und S-USI II.
Sie haben Interesse an einer individuellen Ausführung? Sprechen Sie uns gerne anwir beraten Sie persönlich zu Konfiguration, Preisen und Lieferzeiten.
Der Spartherm SIM Arte 3RL-60h Kaminbausatz RLA gehört zur SIM-Serie von Sparthermhochwertige Kaminbausätze in Modulbauweise mit Sichtbeton-Verkleidung. Die dreiseitige Panoramaverglasung macht das Flammenspiel von nahezu jedem Blickwinkel sichtbar. Das minimalistische Design mit klaren Linien fügt sich nahtlos in moderne Wohnkonzepte ein.
Mit 10 kW Nennwärmeleistung und Energieeffizienzklasse A+ beheizt er Wohnräume bis rund 200 m³. Die digitale Abbrandsteuerung optimiert die Verbrennung automatisch. Per Smartphone-App steuern und überwachen Sie den Betrieb bequem. Die Sichtscheibe lässt sich automatisch öffnenrauchfreies Nachlegen inklusive.
Besonderheiten & Vorteile
- Modulbauweise: Die SIM-Serie basiert auf einem modularen Konzept: Der Kaminbausatz wird vorkonfektioniert geliefert und lässt sich auf der Baustelle zeitsparend zusammensetzen.
- Sichtbeton-Verkleidung: Die Beton-Elemente verleihen dem Kaminbausatz eine puristische, architektonische Ästhetikwahlweise als Beton Natur oder Feinbeton gespachtelt.
- Automatische Scheibenöffnung (S-ESAM): Die Sichtscheibe öffnet sich elektrischrauchfreies Nachlegen ohne manuelles Anheben der Glaskeramik.
- Digitale Steuerung & App: Abbrandregelung, Temperaturüberwachung und Betriebsstatus per Smartphone kontrollierbar (230-V-Anschluss erforderlich).
- Dreiseitige panoramaverglasung: Die dreiseitige Panoramaverglasung macht das Flammenspiel von nahezu jedem Blickwinkel sichtbar.
Anwendung & Einsatzbereich
Der Spartherm SIM Arte 3RL-60h Kaminbausatz RLA ist als Bauart-2-Gerät für die Mehrfachbelegung eines Schornsteins zugelassen. Der Rauchrohranschluss (200 mm) befindet sich oben. Die Verbrennungsluft wird über einen externen Zuluftanschluss (150 mm) von unten zugeführt.
Mit 264 kg Gewicht und Abmessungen von 156.1 cm Höhe, 62.5 cm Breite und 54.2 cm Tiefe benötigt er einen festen Untergrund und die Aufstellung durch mehrere Personen. Halten Sie 20 cm Abstand zur Rückwand, 20 cm seitlich und 80 cm nach vorn ein.
Als Brennstoff eignen sich Scheitholz bis 33 cm Länge und Holzbriketts. Die externe Luftzufuhr ermöglicht den Betrieb auch in Gebäuden mit dichter Gebäudehülle.
Zulassungen & Normen
- 1. BImSchVerfüllt die Anforderungen der deutschen Bundesimmissionsschutzverordnung für Kleinfeuerungsanlagen.
- DIN EN 16510europäische Prüfnorm für häusliche Feuerstätten.
- DIN EN 18896deutsche Anforderungen an Feuerstätten für feste Brennstoffe.
- DIN EN 18160Norm für Abgasanlagen; stellt den sicheren Rauchabzug sicher.
- DIN EN 13384Berechnungsnorm für die Dimensionierung von Schornsteinen.
Mit 10 kW Nennwärmeleistung beheizt dieser Kaminbausatz Wohnräume bis rund 200 m³. In gut gedämmten Neubauten reicht diese Leistung für großzügige offene Wohnbereiche. Die Energieeffizienzklasse A+ bestätigt den sparsamen Umgang mit dem Brennstoff Holz. Ihr Schornsteinfeger berechnet die exakte Eignung.
Was bedeutet Modulbauweise beim SIM-System?
Die SIM-Serie basiert auf vorkonfektionierten Modulen, die auf der Baustelle zusammengesetzt werden. Das spart Montagezeit gegenüber konventionellem Kaminbau und gewährleistet zugleich eine präzise Passform aller Komponenten. Trotz des modularen Aufbaus ist keine Kompromisse bei der Verarbeitungsqualität oder Wärmeleistung nötig.
Wie funktioniert die automatische Scheibenöffnung?
Die Sichtscheibe lässt sich elektrisch per Knopfdruck oder App-Befehl öffnen. Bei geöffneter Scheibe sorgt ein spezielles Luftführungssystem dafür, dass kein Rauch in den Wohnraum trittrauchfreies Nachlegen auch während des Betriebs. Ein 230-V-Anschluss am Aufstellort ist Voraussetzung.
Welchen Unterschied machen die Beton-Verkleidungsoptionen?
Beton Natur zeigt die typische Struktur von Sichtbeton mit feinen Poren und natürlicher Oberflächepuristisch und architektonisch. Feinbeton gespachtelt bietet eine glattere, gleichmäßigere Oberfläche für ein ruhigeres Erscheinungsbild. Beide Varianten sind baugleich und unterscheiden sich ausschließlich in der Oberflächenoptik.
Kann ich den Spartherm SIM Arte 3RL-60h Kaminbausatz RLA an einen mehrfach belegten Schornstein anschließen?
Ja, als Bauart-2-Gerät ist die Mehrfachbelegung zugelassen. Ihr Schornsteinfeger prüft nach DIN EN 13384, ob der vorhandene Schornstein den nötigen Querschnitt (200 mm Rauchrohr) und Förderdruck von 12 Pa liefert. Der Rauchrohranschluss befindet sich oben.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10 kW
- Wirkungsgrad: 81 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 38 mg/m³
- Abgasmassenstrom: 10,5 g/s
- Abgastemperatur am Stutzen: 270 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 200 mm – vorne 1180 mm
- Maße (H x B x T): 1561 x 625 x 542 mm
- Gewicht: 264 kg
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1383 mm
- Ø Externe Zuluft: 150 mm
- Richtung Zuluftanschluss: unten
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 33 cm
- Brennstoffverbrauch: 3,9 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien: CE, DINplus, EN 13384, EN 15287, EN 16510, Ökodesign-Richtlinie 2009/125/EG
Bedienungsanleitung zum Download (pdf 29.1 Mb)
