Beschreibung

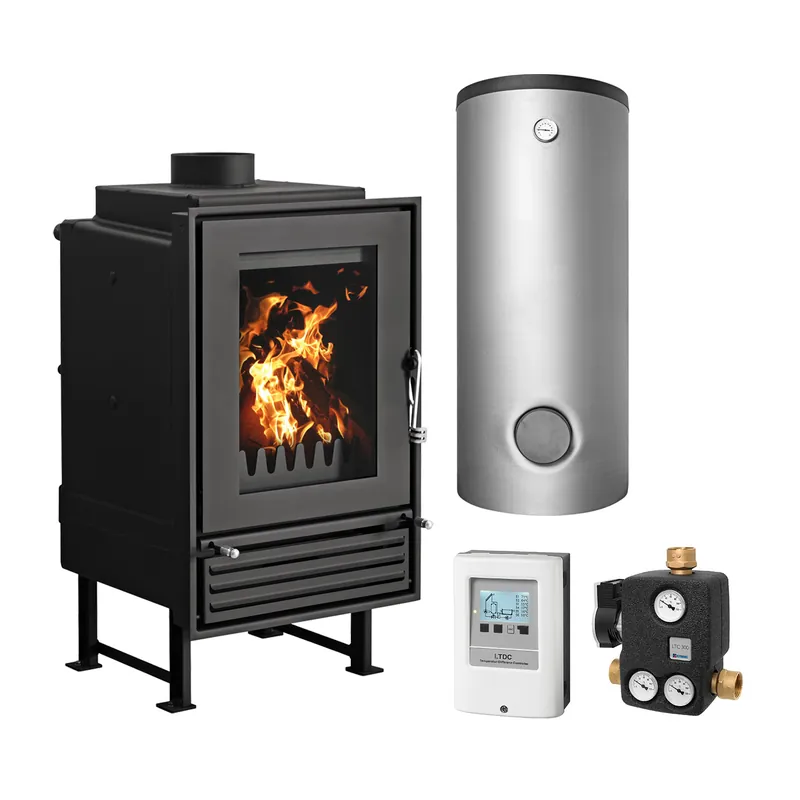

Dieses Komplett-Set umfasst folgende Komponenten:
1x Schmitzker Malaga Wasserführender Kamineinsatz
1x Pufferspeicher TPSR 300 + 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehnungsgefäß 50L, inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1″
- Thermische Ablaufsicherung Watts STS20
Beschreibung Kamineinsatz:
Der 8 kW Kamineinsatz Malaga von Schmitzker besitzt eine Wassertasche für den Anschluss an Ihre Zentralheizung und sorgt damit am Aufstellort sowie im ganzen Haus für wohlige Wärme. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizkosten sparen können. Nutzen Sie jetzt die Möglichkeit diesen qualitativ hochwertigen wasserführenden Kamineinsatz als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzierenin Sachen Verkleidung und Umbauung sind Ihrerer Fantasie keine Grenzen gesetzt.
Über getrennt regelbare Primär- und Sekundärluftzufuhr kann der Verbrennungsprozess optimal gesteuert werden. Eine raumluftunabhängige Verwendung ist möglich, da der Kamineinsatz seine gesamte Zuluft über den rückseitigen externen Zuluftanschluss bezieht.
Zum Ausstattungsumfang gehört ein praktisches Aschefach zur einfachen Entleerung der Brennrückstände. Des Weiteren bietet dieser Kamin durch die integrierte Scheibenspülung stets einen ungetrübten Blick aufs Flammenspiel. Die dazu benötigte Luft wird zunächst an der Brennkammer vorbeigeleitet. Die dadurch vorgewärmte Luft macht die Scheibenspülung noch effektiver. Der Kamineinsatz ist Bauart 1 (selbstschließende Tür).
Besonderheiten des wasserführenden Kamineinsatzes Malaga von Schmitzker:
Integrierter Wasserwärmetauscher
Der Kamineinsatz Malaga ist mit einem integrierten Wasserwärmetauscher ausgestattet. Dadurch kann der Ofen an die Zentralheizung angeschlossen werden und am Aufstellort sowie im ganzen Haus für angenehme Wärme sorgen. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Raumluftunabhängig einsetzbar
Dank des Anschlusses für externe Zuluft (Ã 100 mm) ist der Ofen raumluftunabhängig einsetzbar.
Zulassungen des wasserführenden Kamineinsatzes Malaga von Schmitzker:
DIN EN 13229
BImSchV Stufe II
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher TPSR 300 mit einem Solarwärmetauscher ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser, Solaranlagen, Wärmepumpen etc. Der Speicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
1x 1,5 Zoll für Anschluss oben
1x 1 Zoll Vorlauf Solartauscher
1x 1 Zoll Rücklauf Solartauscher
Der Einbau einer elektrischen Heizpatrone bis 4,5 kW ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
Kamineinsatz wasserführend Schmitzker Malaga
- Nennwärmeleistung: 8 kW
- Nennwärmeleistung wasserseitig: 2,9 kW
- Nennwärmeleistung luftseitig: 5,2 kW
- Wirkungsgrad: 76 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 32 mg/m³
- Abgasmassenstrom: 10,2 g/s
- Abgastemperatur am Stutzen: 248 °C
- Maße (H x B x T): 903 x 470 x 473 mm
- Maße Brennraum (H x B x T): 280 x 340 x 330 mm
- Gewicht: 130 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Notwendiger Förderdruck bei Nennwärmeleistung: 11 Pa
- Volumen Wassertasche: 19 l
- Max. Betriebsdruck: 2,5
Pufferspeicher TPSR 300 (279 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1350 mm x Ø 550 mm x Ø 550 mm
- Maße (H x B x T): 1400 x Ø 750 x Ø 750 mm
- Gewicht: 86 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Nettovolumen: 270 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 7,9 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,2 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 1385 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 279 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Bedienungsanleitung zum Download (pdf 4.1 Mb) Datenblatt zum Download (pdf 4.1 Mb)
