Beschreibung

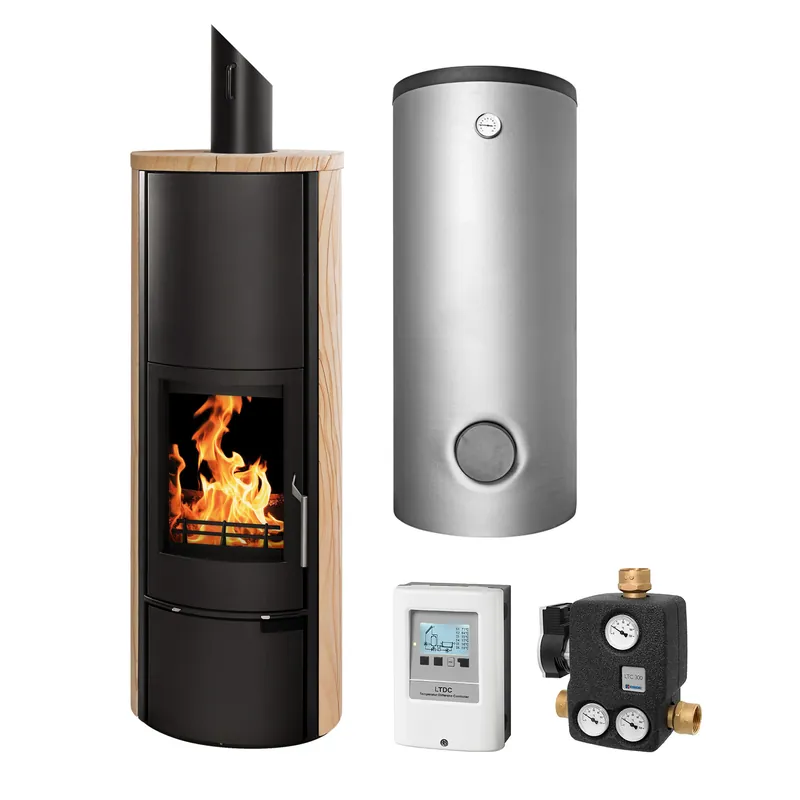

Dieses Komplett-Set umfasst folgende Komponenten:
1x Schmitzker Vitoria Sunshine Wasserführender Kaminofen
1x Pufferspeicher TPSR 500L + 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehnungsgefäß 50L, inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1″
Beschreibung Kaminofen:
Der wasserführende 8,4 kW Kaminofen Vitoria von Schmitzker besticht durch sein hochwertiges Design und beheizt mit einer 12-Liter-Wassertasche über Ihre Zentralheizung das ganze Haus. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Um den wasserführenden Kaminofen anzuschließen, muss lediglich die Stahlverkleidung auf der Rückseite abgenommen werden. Sämtliche für den Anschluss erforderlichen Rohre sind bereits vormontiert und Überdruckventile sowie Entlüfter in der Verrohrung verbaut. Eine zusätzliche Kesselsicherheitsgruppe ist somit nicht mehr notwendig. Der Anschluss für die externe Zuluft wurde auf der Unterseite angebrachtalternativ ist auch der Anschluss auf der Ofenrückseite möglich.
Besonderheiten des Kaminofens Vitoria:
Inklusive Speichersteine
Neben der Wassererwärmung haben Sie die Möglichkeit, Speichersteine mit einem Gesamtgewicht von 30 kg in den Dom einzusetzen. Diese sind im Lieferumfang enthalten. Sie bestehen aus Naturschamotte und sind in der Lage, die Wärme über Stunden zu speichern und nach dem Erlöschen des Feuers weiter an den Aufstellraum abzugeben.
Zahlreiche komfortable Ausstattungsdetails
Der Kaminofen Vitoria verfügt über ein Aschefach zur einfachen Entleerung der Brennrückstände. Holznachschub lässt sich bequem im integrierten Holzfach lagern. Über die getrennt regelbare Primär- und Sekundärluftzufuhr können Sie den Abbrand präzise steuern und so einen Beitrag zur Schonung der Umwelt leisten. Die große Sichtscheibe von Vitoria bleibt dank integrierter Scheibenspülung lange frei von Ruß und gewährt Ihnen eine beeindruckende Sicht auf das Flammenspiel.
Verschiedene Verkleidungsvarianten
Schmitzker hat für Vitoria zahlreiche ansprechende Verkleidungsvarianten entworfen. Im Kamin-Shop von sind folgende Naturstein-Varianten erhältlich: Speckstein, Kalkstein, Blackline und Sunshine. Außerdem steht mit Base eine schwarze Stahlverkleidung zur Auswahl.
Zulassungen und erfüllte Anforderungen von Vitoria:
DIN EN 13240
BImSchV Stufe II
15a B-VG für Österreich
Regensburger, Stuttgarter und Münchner Norm
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher TPSR 500 mit einem Solarwärmetauscher ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser, Solaranlagen, Wärmepumpen etc. Der Speicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
1x 1,5 Zoll für Anschluss oben
1x 1 Zoll Vorlauf Solartauscher
1x 1 Zoll Rücklauf Solartauscher
Der Einbau einer elektrischen Heizpatrone bis 6 kW ist möglich.
Schmitzker Vitoria Wasserführender Kaminofen Sunshine
- Nennwärmeleistung: 8,4 kW
- Nennwärmeleistung wasserseitig: 6,1 kW
- Nennwärmeleistung luftseitig: 2,3 kW
- Wirkungsgrad: 79,2 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 23 mg/m³
- Abgasmassenstrom: 7,5 g/s
- Abgastemperatur am Stutzen: 268 °C
- Maße (H x B x T): 1388 x 525 x 401 mm
- Maße Brennraum (H x B x T): 400 x 340 x 300 mm
- Gewicht: 202 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 12 l
- Lieferumfang: Speichersteine (30 kg); thermische Ablaufsicherung
- Max. Betriebsdruck: 2,5
Pufferspeicher TPSR 500 (480 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 650 mm x Ø 650 mm
- Maße (H x B x T): 1680 x Ø 850 x Ø 850 mm
- Gewicht: 124 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Nettovolumen: 461 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 15,1 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 2,3 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 1665 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 480 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
