Beschreibung
Dieses Komplett-Set umfasst folgende Komponenten:

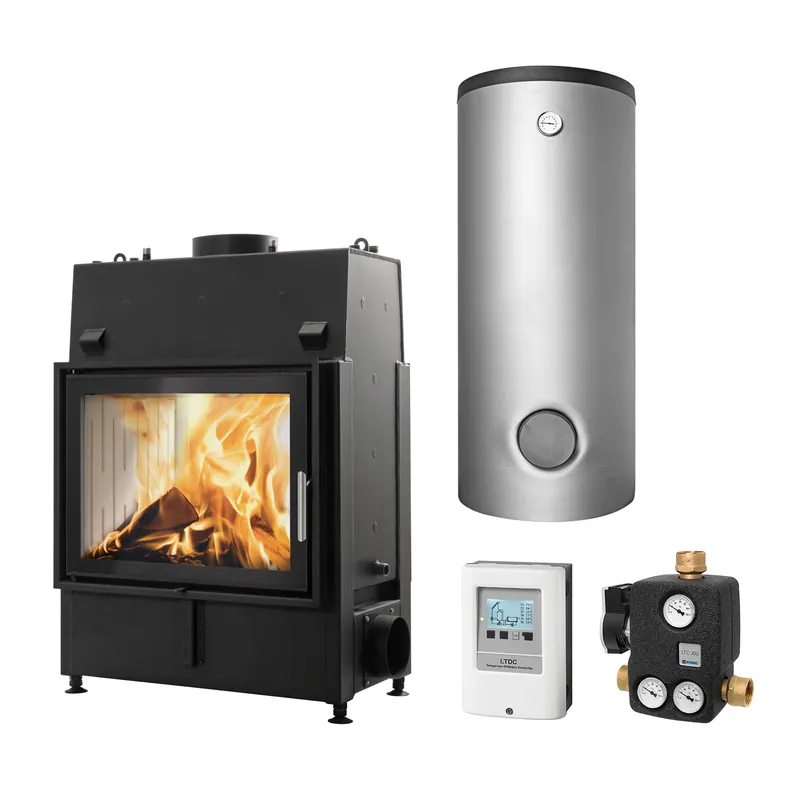

1x Schmitzker No3 17 kW Wasserführender Kamineinsatz
1x Hygienespeicher SH 550L, inkl. Isolierung
1x Heizungsausdehnungsgefäß 80L, inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1″
Beschreibung Kamineinsatz:
Widmen Sie sich dem Feuer von zwei Seitenmit dem wasserführenden Kamineinsatz No3 von Schmitzker. Zwei große, vollverglaste Brennraumtüren liegen einander gegenüber, sodass Sie durch No3 hindurchsehen können. Damit macht sich der leistungsstarke Kamineinsatz perfekt in Raumteilern oder zur Beheizung zweier aneinandergrenzender Räume. Darüber hinaus lässt sich No3 an Ihr Heizungssystem und Ihre Brauchwassererwärmung anschließen.
Entsprechend Ihres Wärmebedarfs erhalten Sie den wasserführenden Kamineinsatz mit einer Leistung von 12 kW oder 17 kW. Flexible Anschlussmöglichkeiten für den Wasserkreislauf und die externe Zuluft garantieren Ihnen absolute Gestaltungsfreiheit bei der Installation Ihres neuen Kamineinsatzes. Technische Details wie die Transportlaschen für eine leichte Verbringung oder die abnehmbaren Blendramen zur mühelosen Montage sorgen für einen bequemen Einbau von No3.
Weitere nützliche Elemente wie die integrierte Scheibenspülung, der selbstkühlende Edelstahltürgriff oder der praktische Aschetopf sorgen dafür, dass Sie die Nutzung des wasserführenden Kamineinsatzes lange Zeit genießen werden.
No3 wird inklusive thermischer Ablaufsicherung und Überdruckventil geliefert und enthält zwei Möglichkeiten zum Anschluss der externen Zuluft. Die Zufuhr von Primär- und Sekundärluft wird komfortabel über einen Regler unter der Brennraumtür gesteuert. So können Sie den Verbrennungsprozess mit einem Handgriff optimieren und durch einen langsamen, kontrollierten Abbrand zur Schonung der Umwelt beitragen.
Besonderheiten des wasserführenden Kamineinsatzes No3:
Zwei große Sichtfenster
Die zwei verglasten Feuerraumtüren von No3 sind mit je 71 x 54 cm so groß, dass jeder Betrachter sofort vom Blick auf das Feuer eingenommen wird. Durch die einander gegenüberliegenden Sichtscheiben können Sie durch No3 hindurchsehen, sodass der Kamineinsatz sich perfekt zur Installation in Raumteilern oder zur Beheizung von zwei angrenzenden Räumen eignet. Die integrierte Scheibenspülung sorgt dafür, dass auf beiden Seiten die faszinierende Sicht auf die Flammen lange ungetrübt bleibt.
Selbstkühlender Edelstahltürgriff
Der elegant geformte Edelstahlgriff der Brennraumtür kühlt sich durch Luftzirkulation selbst und verringert damit das Verbrennungsrisiko.
Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes, ursprünglich aus Ton erzeugtes Material und zeichnet sich neben einer guten Wärmeleitung durch seine selbstreinigende Wirkung aus: Der Brennraum bleibt immer hell und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an.
Integrierte Wassertasche
Der Kamineinsatz No3 von Schmitzker ist mit einer 35-Liter-Wassertasche ausgestattet und kann dadurch an die Zentralheizung Ihres Hauses angeschlossen werden. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Zulassungen des wasserführenden Kamineinsatzes No3:
DIN EN 13229
BImSchV Stufe II
DIN Plus
Zulassung für die Schweiz nach LRV
Erfüllt Münchner, Regensburger und Aachener Norm
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher SH 550 mit integrierter Brauchwassererwärmung ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern etc. ist kein Problem. Der Wärmetauscher aus Edelstahlwellrohr ist fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns.
Schmitzker No3 17 kW Wasserführender Kamineinsatz
- Nennwärmeleistung: 17 kW
- Nennwärmeleistung wasserseitig: 8,7 kW
- Nennwärmeleistung luftseitig: 8,3 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 13,2 g/s
- Abgastemperatur am Stutzen: 252 °C
- Maße (H x B x T): 1105 x 889 x 533 mm
- Gewicht: 253,5 kg
- Ø Rauchrohranschluss: 200 mm
- Ø Externe Zuluft: 150 mm
- Max. Länge des Brennmaterials: 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 31 l
- Lieferumfang: Thermische Ablaufsicherung; Überdruckventil
- Max. Betriebsdruck: 2,5
Hygienespeicher SH 550 (560 Liter)
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 129 kg
- Wärmetauscher: 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 522 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Polyesterfaser-Vlies
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Bedienungsanleitung zum Download (pdf 1.6 Mb) Datenblatt zum Download (pdf 1.6 Mb)
