Beschreibung

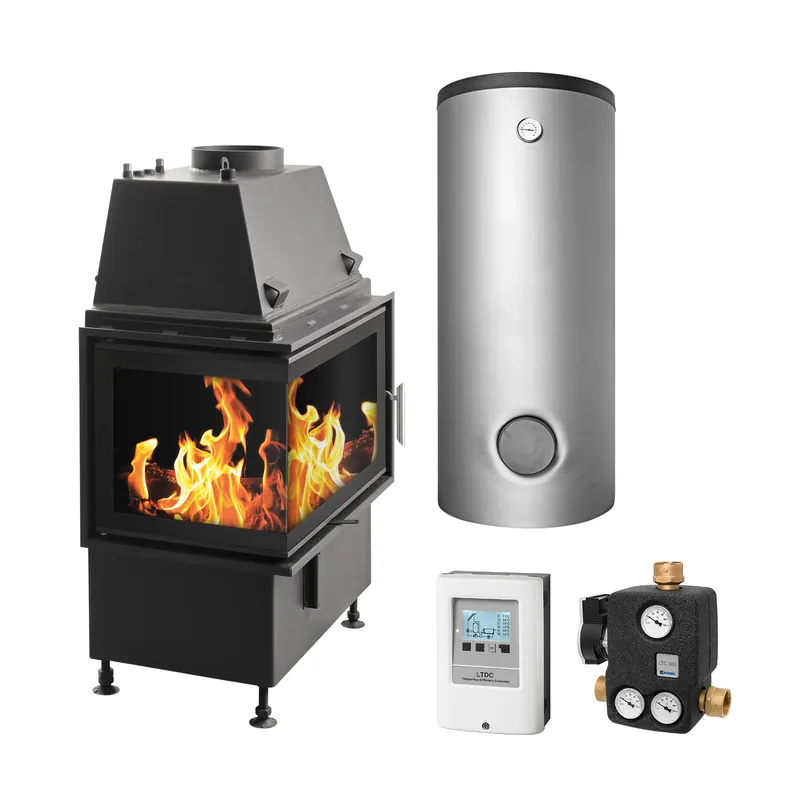

Dieses Komplett-Set umfasst folgende Komponenten:
1x Schmitzker No2 Links 17 kW Wasserführender Kamineinsatz
1x Hygienespeicher SHS 550L + 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehnungsgefäß 100L, inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1″
- Thermische Ablaufsicherung Watts STS20
Beschreibung Kamineinsatz:
Der No2 Eck-Kamineinsatz mit 17 kW setzt neue Maßstäbe. Er ist in zwei kW-Klassen, mit linker oder rechter Scheibe erhältlich. Durch die große Eckscheibe wird das Heizen zum Erlebnis. Der Kamin der Marke Schmitzker besitzt eine Wassertasche für den Anschluss an Ihre Zentralheizung und sorgt damit am Aufstellort sowie im ganzen Haus für wohlige Wärme. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich. Qualitativ sehr hochwertig ist der Kamineinsatz aus 5mm starkem Kesselstahl gefertigt.
Nutzen Sie jetzt die Möglichkeit diesen eleganten und qualitativ hochwertigen Kamineinsatz als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzieren. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizkosten sparen können. Der individuellen Verkleidung sind keine Grenzen gesetzt.
Ein besonderes Merkmal an diesem Kaminofen ist das Sichtfenster, welches durch seine randlose Verglasung besonders groß und bestechend ist. Im Zusammenspiel mit der integrierten Scheibenspülung bietet es Ihnen dauerhaft einen ungetrübten Blick auf das Flammenspiel. Der Türgriff ist rechts und die Tür öffnet nach links.
Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden.
Im Innenraum sorgen Keramott-Einlagen für eine lange Lebensdauer. Diese sehr robuste Brennraumauskleidung zeichnet sich nicht nur durch eine gute Wärmeleitung, sondern auch durch seine selbstreinigende Wirkung aus. Keramott bleibt immer „weiß“ und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. In die Keramott-Einlagen integriert ist der Aschekasten, welcher Ihnen das Entfernen der Brennrückstände erleichtert. Der Kamineinsatz ist Bauart 1 (selbstschließende Tür).
Der wasserführende Kamineinsatz wird mit Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruckventil geliefert.
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher SHS 550 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Kamineinsatz wasserführend Schmitzker No2 Links 17 kW
- Nennwärmeleistung: 17 kW
- Nennwärmeleistung wasserseitig: 10 kW
- Nennwärmeleistung luftseitig: 7 kW
- Wirkungsgrad: 82,5 %
- CO-Emission: 1089 mg/cm³
- Feinstaubemission: 27 mg/m³
- Abgasmassenstrom: 11,9 g/s
- Abgastemperatur am Stutzen: 260 °C
- Maße (H x B x T): 1143-1213 x 720 x 560 mm
- Gewicht: 231 kg
- Ø Rauchrohranschluss: 200 mm
- Ø Externe Zuluft: 150 mm
- Max. Länge des Brennmaterials: 55 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 35 l
- Lieferumfang: Thermische Ablaufsicherung; Überdruckventil
- Max. Betriebsdruck: 2,5
Bedienungsanleitung zum Download (pdf 4.5 Mb) Datenblatt zum Download (pdf 4.5 Mb)
