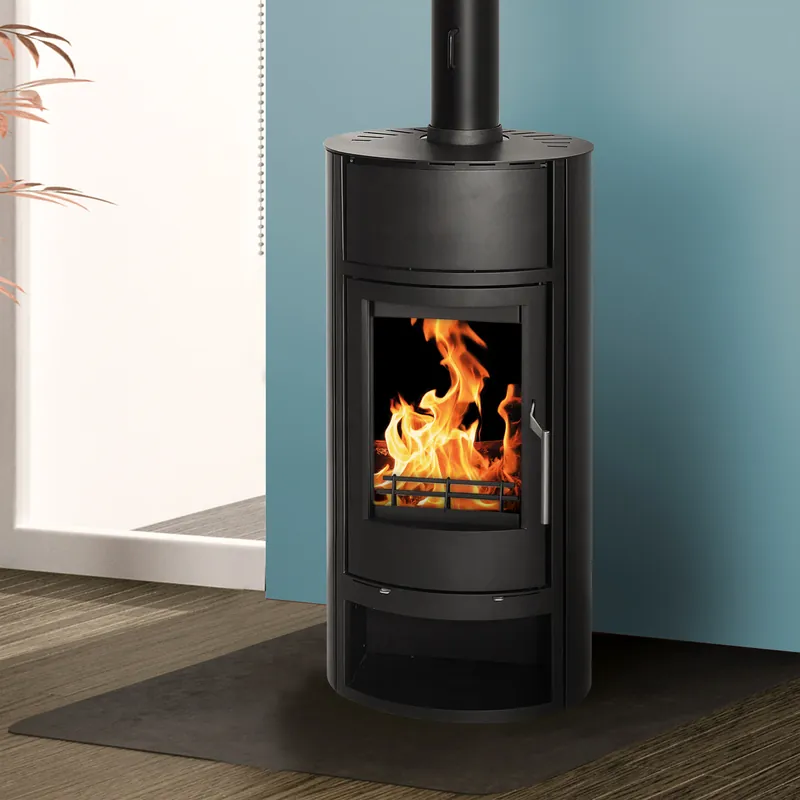

Schmitzker Faro H2O mit 8,4 kW Nennwärmeleistung und Wassertasche
Der Schmitzker Faro H2O verfügt über eine integrierte 12-Liter-Wassertasche und vormontierte Anschlüsse mit integrierten Überdruckventilen. Der wasserführende Kaminofen von Schmitzker sorgt mit seiner Wassertasche für den Anschluss an die Zentralheizung am Aufstellort sowie im ganzen Haus für angenehme Wärme. Mit 8,4 kW Nennwärmeleistung teilt sich die Heizleistung in 6,1 kW wasserseitig und 2,3 kW luftseitig auf. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Um den wassergeführten Kaminofen anzuschließen, muss lediglich die Stahlverkleidung auf der Rückseite abgenommen werden. Sämtliche für den Anschluss erforderlichen Rohre sind bereits vormontiert und Überdruckventile sowie Entlüfter in der Verrohrung verbaut. Eine zusätzliche Kesselsicherheitsgruppe ist somit nicht mehr notwendig. Der Anschluss für die externe Zuluft wurde auf der Unterseite angebrachtalternativ ist auch der Anschluss auf der Ofenrückseite möglich.
Besonderheiten & Vorteile
- Zahlreiche komfortable Ausstattungsdetails
Der Kaminofen verfügt über ein Aschefach zur einfachen Entleerung der Brennrückstände. Holznachschub lässt sich bequem im integrierten Holzfach lagern. Über die getrennt regelbare Primär- und Sekundärluftzufuhr können Sie den Abbrand präzise steuern und so einen Beitrag zur Schonung der Umwelt leisten. - Integrierte Scheibenspülung
Die große Sichtscheibe bleibt dank integrierter Scheibenspülung lange frei von Ruß und gewährt Ihnen eine beeindruckende Sicht auf das Flammenspiel. - Verschiedene Verkleidungsvarianten
Schmitzker hat für den Faro H2O zahlreiche ansprechende Verkleidungsvarianten entworfen. Im Kamin-Shop von sind folgende Naturstein-Varianten erhältlich: Amber (Granit), Speckstein, Sunshine und Blackline. Weiterhin steht mit Base eine schwarze Stahlverkleidung zur Auswahl. - Thermische Ablaufsicherung inklusive
Die im Lieferumfang enthaltene thermische Ablaufsicherung schützt das System vor Überhitzung und gewährleistet einen sicheren Betrieb. - Hoher Wirkungsgrad
Mit einem Wirkungsgrad von 79,2 % wird der eingesetzte Brennstoff besonders effizient in Wärme umgewandeltdas spart Heizmaterial und senkt die Betriebskosten.
Anwendung & Einsatzbereich
Der Schmitzker Faro H2O eignet sich ideal für die Integration in bestehende Heizungsanlagen und kann sowohl zur Raumheizung als auch zur Unterstützung der Zentralheizung eingesetzt werden. Mit seinen kompakten Abmessungen von 1085 x 523 x 390 mm findet er auch in kleineren Räumen Platz. Das Gewicht von 138 kg erfordert einen stabilen Untergrundplanen Sie die Aufstellung entsprechend.
Als Brennstoff sind Holz und Holzbriketts zugelassen, wobei die maximale Länge des Brennmaterials 30 cm beträgt. Der Rauchrohranschluss erfolgt oben mit einem Durchmesser von 150 mm. Für den Betrieb ist ein Förderdruck von 12 Pa bei Nennwärmeleistung erforderlich. Die externe Zuluft kann wahlweise über die Unterseite oder die Rückseite des Ofens angeschlossen werden.
Die 12 Liter Wassertasche ermöglicht den direkten Anschluss an die Heizungsanlage mit einem maximalen Betriebsdruck von 2,5 bar. Durch die Bauart 1 ist auch eine Mehrfachbelegung des Schornsteins möglich.
Zulassungen & Normen
- BImSchV Stufe 2 – Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- DIN EN 13240 – Europäische Norm für raumluftabhängige Feuerstätten für feste Brennstoffe
- Münchner Norm – Zulassung für den Betrieb in München
- Regensburger Norm – Zulassung für den Betrieb in Regensburg
- Stuttgarter Norm – Zulassung für den Betrieb in Stuttgart
- 15a B-VG für Österreich – Zulassung für den Betrieb in Österreich
Natürlich bekommen Sie bei uns auch alle wichtigen Zubehör-Teile für Ihren wasserführenden Kaminofen von Schmitzker. Benötigen Sie zum Beispiel noch Ofenrohre zum Anschluss an den Schornstein?
Für die Bestellung oder bei Fragen stehen wir Ihnen unter 0351 25930011 oder per E-Mail gern zur Verfügung.
Mit 8,4 kW Nennwärmeleistung eignet sich das Gerät für Räume bis etwa 160 m² in gut gedämmten Gebäuden. Durch die Aufteilung in 6,1 kW wasserseitig und 2,3 kW luftseitig können Sie sowohl den Aufstellraum direkt beheizen als auch die Zentralheizung unterstützen. Die tatsächliche Heizleistung hängt von der Dämmung und Raumhöhe ab.
Kann ich den Schmitzker Faro H2O selbst aufstellen?
Die Aufstellung sollte aufgrund des Gewichts von 138 kg mindestens zu zweit erfolgen. Der Anschluss an die Heizungsanlage erfordert Fachkenntnisse und sollte von einem Heizungsbauer durchgeführt werden. Die vormontierte Verrohrung mit integrierten Überdruckventilen erleichtert die Installation erheblich. Mehr dazu in unserem Magazin: Kaminofen selber aufstellen: Anleitung, Tipps & Schornsteinfeger-Abnahme
Welches Holz eignet sich für den Faro H2O?
Zugelassen sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 30 cm. Empfohlen wird ofentrockenes Scheitholz mit maximal 20 % Restfeuchte, beispielsweise Buche, Eiche oder Esche. Nasses oder behandeltes Holz mindert den Wirkungsgrad und erhöht die Emissionen. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Wie funktioniert die Wassertasche beim Faro H2O?
Die 12 Liter Wassertasche ist direkt in den Ofen integriert und überträgt einen Großteil der Wärme (6,1 kW) an das Heizungswasser. Das erwärmte Wasser kann zur Raumheizung oder Brauchwassererwärmung genutzt werden. Der maximale Betriebsdruck beträgt 2,5 bar. Die thermische Ablaufsicherung schützt vor Überhitzung.
Welche Verkleidungsvarianten gibt es für den Faro H2O?
Der Ofen ist in verschiedenen Naturstein-Ausführungen erhältlich: Amber (Granit), Speckstein, Sunshine und Blackline. Zusätzlich steht die Base-Variante mit schwarzer Stahlverkleidung zur Verfügung. Alle Varianten verfügen über die gleiche Technik und unterscheiden sich nur optisch.
Benötige ich eine externe Luftzufuhr für den Schmitzker Faro H2O?
Der Ofen kann sowohl raumluftabhängig als auch mit externer Luftzufuhr betrieben werden. Der Anschluss für externe Zuluft (100 mm Durchmesser) befindet sich wahlweise an der Unterseite oder Rückseite. Eine externe Luftzufuhr ist besonders in dichten Gebäuden oder bei vorhandener Lüftungsanlage empfehlenswert.
|
SchmitzkerIntelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von , entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (1022 kW) zeichnen die in Deutschland gefertigten Geräte ausWärme mit Stil für das ganze Haus. |
Technische Daten
- Nennwärmeleistung: 8,4 kW
- Nennwärmeleistung wasserseitig: 6,1 kW
- Nennwärmeleistung luftseitig: 2,3 kW
- Wirkungsgrad: 79,2 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 23 mg/m³
- Abgasmassenstrom: 7,5 g/s
- Abgastemperatur am Stutzen: 268 °C
- Maße (H x B x T): 1085 x 523 x 390 mm
- Gewicht: 138 kg
- Ø Rauchrohranschluss: 150 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 100 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Naturstein
- Material Brennraum: Vermiculite
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 30 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 12 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13240, Münchner Norm, Regensburger Norm, Stuttgarter Norm, Zulassung für Österreich nach 15a B-VG
- Lieferumfang: Thermische Ablaufsicherung
- Max. Betriebsdruck: 2,5
