Beschreibung

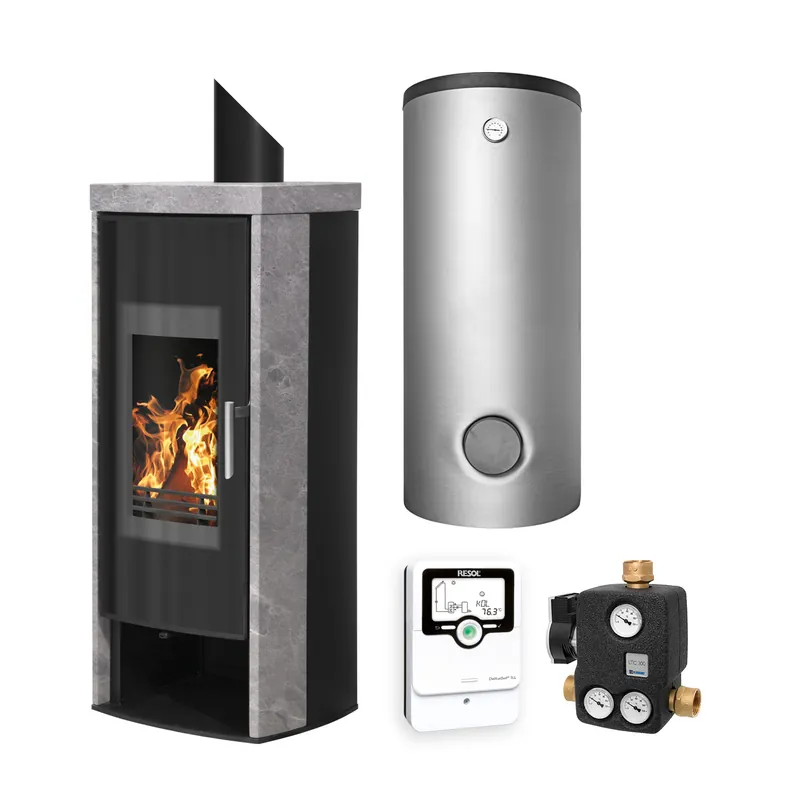

Dieses Komplett-Set besteht aus folgenden Komponenten:
Wasserführender Kaminofen Schmitzker Calera Speckstein
+ Kombispeicher 600 Liter
+ Ausdehnungsgefäß 80 L inkl. Kappenventil 1 Zoll
+ Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
1x Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
1x Temperaturdifferenzregelung RESOL DeltaSol SLL
1x Kesselsicherheitsgruppe KSG 30 1″
Beschreibung Kaminofen:
Der wasserführende Kaminofen Calera von Schmitzker wärmt mit 7 kW nicht nur den Aufstellraum, sondern unterstützt über den integrierten Wasserwärmetauscher auch Ihre Zentralheizung. Der formschöne Holzofen ist in der Lage, bis zu 171 m³ Raumvolumen zu beheizen. Über den Anschluss für externe Luftzufuhr können Sie die Verbrennungsluft von außen zuführen und schonen so die wertvolle Raumluft. Calera punktet mit einem sehr hohen Wirkungsgrad von 84,8 %. Die integrierte Scheibenspülung hält den Blick auf das Feuer durch die große Sichtscheibe frei von Ruß und Schmutz. Der herausnehmbare Aschekasten ermöglicht eine komfortable Entsorgung der Brennrückstände.
Besonderheiten des wasserführenden Kaminofens Calera von Schmitzker:
Vollverglaste Brennraumtür mit doppelwandiger Sichtscheibe
Calera wirkt durch seine vollverglaste Brennraumtür besonders elegant. Die große Sichtscheibe besteht aus doppelwandiger Glaskeramik und gewährt einen eindrucksvollen Blick auf das Feuer. Ein großer Vorteil der doppelten Verglasung: Der Wärmeverlust durch die Brennraumscheibe wird reduziert. Calera strahlt weniger Hitze direkt in den Raum ab und speist stattdessen den Wärmetauscher, sodass die Bereitstellung von Heizungswasser effektiv und zügig verläuft.
Kombinierte Regelung der Verbrennungsluftzufuhr
Die Zufuhr der Primär- und Sekundärluft regeln Sie bei Calera stufenlos über einen Hebel unter dem Brennraum. So können Sie mit einem Griff die perfekte Verbrennungsluftzufuhr für jede Abbrandphase einstellen. Darüber hinaus wird der Kaminofen mit voreingestellter Tertiärluft gespeist, die die Nachverbrennung optimiert und somit den Schadstoffausstoß reduziert.
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher THKE/F 600 mit integrierter Brauchwassererwärmung ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Kombispeicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Im emaillierten Trinkwassertank erwärmen Sie Brauchwassermengen bis 150 Liter. Für effizienten Korrosionsschutz ist eine Magnesiumanode verbaut.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
3x 1 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
1x 0,5 Zoll für Entlüftung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Tipp: Gern stellen wir Ihnen auf Anfrage ein individuelles Kaminofen-Set zusammen. Alle Anschlusskomponenten zu Ihrer Heizungsanlage und Rauchrohre zum Anschluss des Ofens an den Schornstein erhalten Sie selbstverständlich auch in unserem Shop.
Schmitzker Calera Wasserführender Kaminofen Speckstein
- Nennwärmeleistung: 7 kW
- Nennwärmeleistung wasserseitig: 4,8 kW
- Nennwärmeleistung luftseitig: 2,2 kW
- Wirkungsgrad: 84,8 %
- Max. Raumheizvermögen: 171 m³
- CO-Emission: 860 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 7,4 g/s
- Abgastemperatur am Stutzen: 165 °C
- Maße (H x B x T): 1162 x 503 x 491 mm
- Maße Brennraum (H x B x T): 495 x 261 x XX mm
- Gewicht: 206 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 33 cm
- Brennstoffverbrauch: 1,6 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 11 l
- Max. Vorlauftemperatur: 100 °C
- Min. Rücklauftemperatur: 55 °C
- Lieferumfang: Thermische Ablaufsicherung
- Max. Betriebsdruck: 3
Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser
- Maße ohne Isolierung (H x B x T): 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 171 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 600 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebsdruck Brauchwasser: 6 bar
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1760 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasser: 150 l
- Volumen Heizwasser: 407 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
