Beschreibung

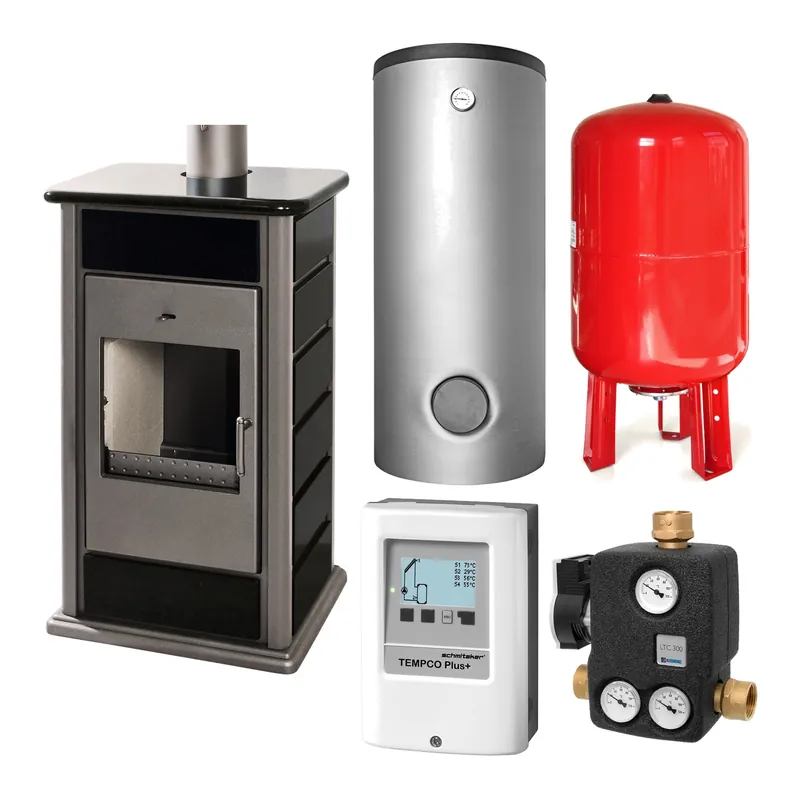

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Schmitzker Alicante EVO wasserführender Kaminofen Anthrazit Blackline
- 1x Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- 1x Kesselsicherheitsgruppe WATTS KSG 30
- 1x ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x KFE-Kugelhahn G1/2″ Afriso
- 2x Tauchhülse TG 1/2 Zoll Watts
- 1x Schnellentlüfter 12bar Afriso
Details zum wasserführenden Kaminofen Schmitzker Alicante EVO
Der Ofen im Schmitzker Alicante EVO Kaminofen Komplett-Set liefert mit 16,3 kW die höchste Leistung dieser Set-Reihe und gibt davon 10,1 kW an das Heizungswasser abmehr als die Hälfte der Wärme geht damit an Heizkörper, Fußbodenheizung und Pufferspeicher.
6,2 kW bleiben als Strahlungswärme im Aufstellraum, das Raumheizvermögen liegt bei 425 m³. Gefertigt wird der Ofen in Deutschland. Der anthrazitgraue Korpus ist mit schwarzer Natursteinverkleidung kombiniert.
Besonderheiten des wasserführenden Kaminofens Schmitzker Alicante EVO
- 10,1 kW wasserseitig: Der hohe Wasseranteil macht den Ofen zum eigentlichen Wärmeerzeuger der Anlage und nicht nur zur Ergänzung.
- Brennraum aus Feuerbeton, Schamotte und Vermiculite: Die Auskleidung hält die Verbrennungstemperatur hoch, was den Abbrand sauberer macht und den Korpus schützt.
- Massive Bauweise mit 278 kg: Das hohe Gewicht speichert Wärme und gibt sie nach dem Abbrand weiter an den Raum ab.
- Getrennte Primär- und Sekundärluft: Anfeuern und Dauerbetrieb lassen sich separat einstellen, was den Holzverbrauch von 4,65 kg pro Stunde besser steuerbar macht.
- Zulassung für drei Länder: Neben Deutschland ist der Ofen für Österreich nach 15a B-VG und die Schweiz nach LRV zugelassen.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Schmitzker Alicante EVO
- BImSchV Stufe 2
- EN 16510
- EN 13384
- DIN EN 1856
- DIN EN 12977
- Zulassung für Österreich nach 15a B-VG
- Zulassung für die Schweiz nach LRV
Details zum Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
Der Hygienespeicher SHS 550 bringt zwei fest eingeschweißte Wärmetauscher mit: einen Glattrohr-Solartauscher mit 1,8 m² Fläche und einen Brauchwassertauscher aus Edelstahlwellrohr mit 7,7 m² Fläche und 39 Litern Inhalt. Die Trinkwassererwärmung läuft dadurch im Durchlauf, und eine Solarthermie lässt sich ohne Speichertausch nachrüsten.
Der Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 1x 1,5 Zoll für Anschluss oben
- 4x 0,5 Zoll für Messfühler/Thermometer
- 2x 1 Zoll für Solarwärmetauscher
- 2x 1,25 Zoll für Brauchwasser
- 1x 1,5 Zoll für Einschraubheizung
Im Schmitzker Alicante EVO Kaminofen Komplett-Set ist der Einbau einer elektrischen Heizpatrone bis 7,5 kW im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (zum Beispiel Rohre oder Schellen). Diese Komponenten sind nicht Teil des Angebotes.
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie bei uns. Gern kombinieren wir auch andere wasserführende Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
Das Set enthält den Ofen, den Speicher, die Kesselsicherheitsgruppe, die Rücklaufanhebungsgruppe mit Hocheffizienzpumpe, das Ausdehnungsgefäß mit 80 Litern samt Kappenventil, den Differenzregler TEMPCO Plus+ mit drei Fühlern sowie Schnellentlüfter, KFE-Kugelhahn und Tauchhülse. Nicht enthalten sind Rauchrohre zum Schornstein, Rohrleitungen, Dämmmaterial und Kleinteile für die Verlegung, da diese von Ihrem Aufstellort abhängen. Auch die Montage selbst ist nicht Teil des Sets.
Für wen ist der Hygienespeicher SHS 550 die richtige Wahl?
Für Haushalte, die legionellenarmes Warmwasser im Durchlaufprinzip wollen und später Solarkollektoren ergänzen möchten. Der Brauchwassertauscher aus Edelstahlwellrohr bietet 7,7 m² Fläche, der Solartauscher 1,8 m². Beide sind fest eingeschweißt und wartungsarm. Wer keine Solaranlage plant, spart mit dem SH 550 den zweiten Wärmetauscher, und wer viel Warmwasser gleichzeitig zapft, ist mit einem Kombispeicher unter Umständen besser bedient.
Welcher Schornstein ist für das Set nötig?
Der Ofen wird oben mit 150 mm Rauchrohr angeschlossen und braucht etwa 12 Pa Förderdruck. Ob Ihr Schornstein diesen Zug liefert, berechnet der Schornsteinfeger nach EN 13384, für das Rauchrohr selbst gilt DIN EN 1856. Da der Ofen für Mehrfachbelegung nach Bauart 1 zugelassen ist, kann der Schornstein je nach Situation mit einer weiteren Feuerstelle geteilt werden.
Für welche Häuser ist die Leistung von 16,3 kW sinnvoll?
Mit 425 m³ Raumheizvermögen und 10,1 kW wasserseitiger Leistung ist der Ofen für größere Wohnflächen oder mehrere Etagen gedacht, in denen er die Zentralheizung spürbar entlasten soll. In einem kleinen, gut gedämmten Raum wäre die Raumleistung von 6,2 kW schnell zu viel. Entscheidend ist, dass die Wärme über den Pufferspeicher abgeführt und im Haus verteilt wirdgenau dafür ist das Set ausgelegt.
Kann ich das Set selbst installieren?
Den Ofen aufstellen und das Rauchrohr stecken können handwerklich geübte Käufer meist selbst, die hydraulische Einbindung sollte aber ein Heizungsfachbetrieb ausführen. Er berechnet die Leitungsquerschnitte, stellt den Vordruck des Ausdehnungsgefäßes ein, entlüftet die Anlage und parametriert die Regelung. Hinzu kommt die Abnahme durch den Schornsteinfeger, ohne die die Feuerstätte nicht in Betrieb gehen darf. Fehler bei Absicherung oder Rücklauftemperatur führen schnell zu Schäden am Ofen.
Lässt sich der Speicher später elektrisch nachheizen?
Ja, alle sechs Speichervarianten haben eine 1,5-Zoll-Muffe für eine elektrische Heizpatrone bis 7,5 kW. Damit können Sie Stromüberschuss einer Photovoltaikanlage in Wärme umwandeln oder im Sommer den Ofen aus lassen und trotzdem Warmwasser bereitstellen. Auch für längere Abwesenheiten ist das praktisch, weil die Anlage dann nicht auskühlt. Die Heizpatrone ist nicht Teil des Sets: Sie wird vom Fachbetrieb eingeschraubt und elektrisch angeschlossen, der die Absicherung im Verteiler gleich mit auslegt. Ob sich der Betrieb rechnet, hängt vom Stromtarif und der Größe Ihrer PV-Anlage ab.
|
SchmitzkerIntelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von , entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (1022 kW) zeichnen die in Deutschland gefertigten Geräte ausWärme mit Stil für das ganze Haus. |
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- Anschluss: 1″ IG
- Max. Betriebstemperatur: 130 °C
Ausdehnungsgefäß für Heizung 80L
- Maße (H x B x T): 850 x Ø 415 x Ø 415 mm
- Gewicht: 13,21 kg
- Anschluss: 1″
- Temperaturbereich: -10 °C bis +100 °C
- Vordruck: 1,5 bar
- Fassungsvermögen: 80 l
- Innenmaterial: Spezialgummi-Membran
- Max. Betriebsdruck: 8
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- Maße (H x B x T): 163 x 52 x 52 mm
- Leistungsaufnahme: 0,5-2,5 W
- Spannung: 240 V
- Lieferumfang: 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich: 0 °C – 40 °C
- Betriebstemperatur: 40 °C
- Modell: TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage: Wandmontage, optional Schalttafeleinbau
- Schutzart: IP40
- Schutzklasse: II
Tauchhülse TG 1/2 Zoll Watts
- Länge: 100 mm
- Maße (H x B x T): XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur: 500 °C
- Max. Betriebstemperatur: 500 °C
- Max. Betriebsdruck: 8
ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- Maße (H x B x T): 254 x 213 x 118 mm
- Gewicht: 45751 kg
- Pumpe: Hocheffizienzpumpe 4 m
- Anschluss: 1″
- Empfohlene Kesselleistung: 50 kW
Kesselsicherheitsgruppe WATTS KSG 30
- Betriebsdruck: 3 bar
- Temperaturbereich: -10-115°C
- Betriebstemperatur: 115 °C
- Isolierung: Polystrol-Halbschalen
- Max. Betriebstemperatur: 115 °C
KFE-Kugelhahn G1/2″ Afriso
- Anschluss: 1/2″
Schnellentlüfter 12bar Afriso
- Betriebsdruck: 12 bar
- Anschluss: 3/8″
- Temperaturbereich: 110 °C
- Max. Betriebsdruck: 10
Schmitzker Alicante EVO wasserführender Kaminofen Anthrazit Blackline
- Nennwärmeleistung: 16,3 kW
- Nennwärmeleistung wasserseitig: 10,1 kW
- Nennwärmeleistung luftseitig: 6,2 kW
- Wirkungsgrad: 78,4 %
- Max. Raumheizvermögen: 425 m³
- CO-Emission: 809 mg/cm³
- Abgasmassenstrom: 15,5 g/s
- Abgastemperatur am Stutzen: 287 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 200 mm – vorne 800 mm
- Gewicht: 278 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Brennstoffverbrauch: 4,65 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Farbe: Anthrazit
