Beschreibung
Spartherm Premium A-3RL-100h KamineinsatzPanoramaverglasung, Energieeffizienzklasse A

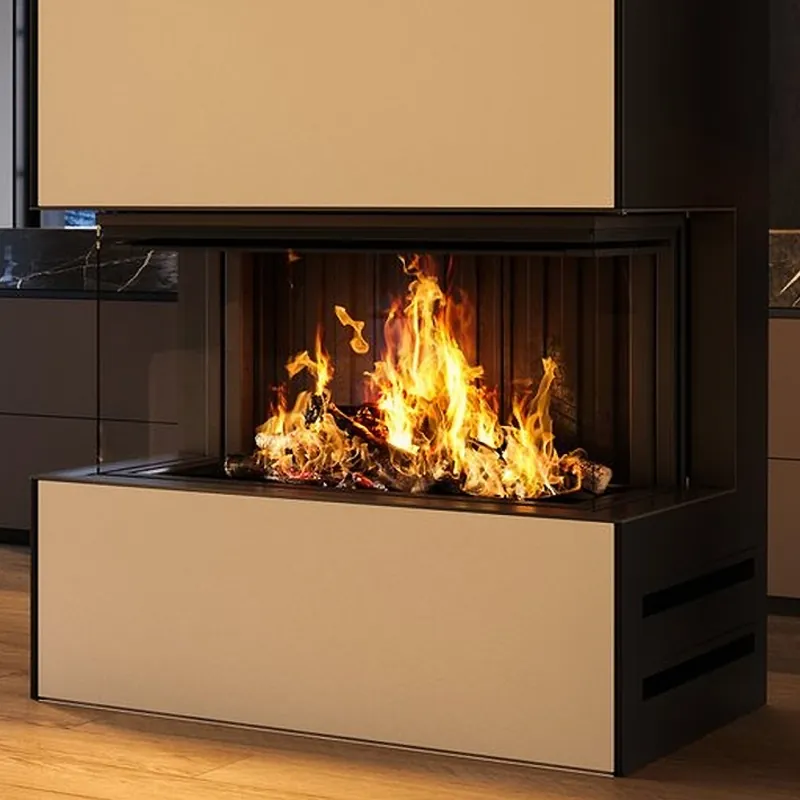

Der Spartherm Premium A-3RL-100h Kamineinsatz ist ein Kamineinsatz der Spartherm Premium-Serie mit Panoramaverglasung mit optionalem raumluftunabhängigem Betrieb, Energieeffizienzklasse A. Mit 12,0 kW Nennwärmeleistung ist er für den professionellen Einbau in Wohnhäuser mit anspruchsvollen Anforderungen an Optik und Technik ausgelegt.
Besonderheiten & Vorteile
- Dreiseitige Verglasung: Die Sichtscheibe erstreckt sich über drei Seiten des Feuerraums und schafft ein panoramaartig umlaufendes Feuerbildein optischer Mittelpunkt in jedem Wohnraum.
- Optionaler externer Luftanschluss: Der Einsatz kann wahlweise raumluftabhängig oder mit externem Zuluftanschluss betrieben werdenfür maximale Flexibilität beim Einbau in unterschiedliche Gebäudetypen.
- CAIR Kamin-Assistenzfunktionen & App-Steuerung: Das CAIR-System vernetzt S-ESAM 3.0, S-ELA, S-Thermatik Neo miteinander und ermöglicht Überwachung und Steuerung per Smartphone-Appfür komfortablen, gleichmäßigen Betrieb ohne ständiges manuelles Eingreifen.
- Effizienz: Energieeffizienzklasse A: Mit Energieeffizienzklasse A und Wirkungsgrad von 81 % erzeugt der Einsatz aus dem eingesetzten Holz maximale Wärme. Der Schamotte-Brennraum speichert Wärme und hält die Verbrennungstemperatur stabil.
- Scheibenspülung: Ein gezielt geführter Luftstrom verhindert Rußablagerungen auf der Innenseite der Sichtscheibefür dauerhaft freien Blick auf das Flammenspiel ohne häufiges Putzen.
Anwendung & Einsatzbereich
Der Spartherm Premium A-3RL-100h Kamineinsatz ist für den professionellen Einbau durch einen zugelassenen Fachbetrieb ausgelegt. Mit 375 kg erfordert die Montage zwei Personen und eine tragfähige Aufstellfläche. Der Rauchrohranschluss befindet sich oben mit Ø 250 mm.
Als Brennstoff ist ausschließlich Scheitholz mit maximal 25 % Restfeuchte zugelassen. Holzscheite bis 33 cm Länge finden im Brennraum Platz. Der Schornstein muss bei Nennleistung einen Förderdruck von 12 Pa Pa liefern.
Die Nennwärmeleistung von 12,0 kW (regelbar 12,0 kW) deckt den Wärmebedarf gut gedämmter Wohnräume. Eine individuelle Schornsteinberechnung durch einen Schornsteinfeger ist vor dem Einbau gesetzlich vorgeschrieben.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- EN 16510-2-2:2022Europäische Prüfnorm für Raumheizer; bestätigt Sicherheit, Emissionsverhalten und Energieeffizienz.
Der Einsatz unterstützt optional den Anschluss an eine externe Verbrennungsluftzufuhr. Damit kann er auch in gut abgedichteten Räumen oder bei Unterdruck sicher betrieben werden. Ein Fachbetrieb kann die passende Anschlussart für die jeweilige Einbausituation bestimmen.
Für welche Raumgröße ist dieser Kamineinsatz ausgelegt?
Mit 12,0 kW Nennwärmeleistung (12,0 kW) ist der Einsatz für gut gedämmte Wohnräume dimensioniert. Die tatsächlich beheizbare Fläche hängt vom Wärmebedarf, der Deckenhöhe und dem Dämmstandard des Gebäudes ab. Ein Heizungsfachbetrieb kann auf Basis einer Heizlastberechnung die optimale Leistungsgröße bestimmen.
Was bringt das CAIR-System im Alltag?
Das CAIR-System verbindet die elektronischen Komponenten des Einsatzeswie automatische Schiebetür, Abgasklappe und Abbrandsteuerungzu einer steuerbaren Einheit. Per Smartphone-App lassen sich Betriebsstatus überwachen und Steuerbefehle senden. Das reduziert manuellen Aufwand und macht den Betrieb komfortabler und gleichmäßiger.
Welche Schornsteinvoraussetzungen sind notwendig?
Für den Betrieb bei Nennleistung ist ein Förderdruck von 12 Pa Pa am Schornstein erforderlich. Der Rauchrohranschluss hat Ø 250 mm. Vor dem Einbau muss ein zugelassener Schornsteinfeger eine individuelle Schornsteinberechnung durchführenSchornsteinhöhe, Querschnitt und lokale Gegebenheiten werden dabei berücksichtigt.
Welches Holz eignet sich für diesen Kamineinsatz und wie lang dürfen die Scheite sein?
Zugelassen ist ausschließlich Scheitholz mit maximal 25 % Restfeuchtegut abgelagertes Holz, das mindestens zwei Jahre trocken gelagert wurde. Scheite dürfen bis zu 33 cm lang sein. Nasses oder frisches Holz mindert den Wirkungsgrad, erhöht Emissionen und fördert Teerablagerungen im Schornstein.
Wie aufwendig ist die Wartung des Kamineinsatzes?
Der entnehmbare Aschekasten erleichtert die Entaschung erheblich. Die jährliche Überprüfung durch einen Schornsteinfeger sowie die Inspektion der elektronischen Komponenten ist gesetzlich vorgeschrieben und sollte von einem Fachbetrieb durchgeführt werden.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 12 kW
- Wirkungsgrad: 81 %
- CO-Emission: 51 mg/cm³
- Feinstaubemission: 83 mg/m³
- Abgasmassenstrom: 10,3 g/s
- Abgastemperatur am Stutzen: 360 °C
- Maße (H x B x T): 501 x 998 x 420 mm
- Maße Brennraum (H x B x T): 501 x 598 x 389 mm
- Gewicht: 375 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1694 mm
- Ø Externe Zuluft: 150 mm
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: EN 16510
Bedienungsanleitung zum Download (pdf 25.9 Mb)
