Beschreibung

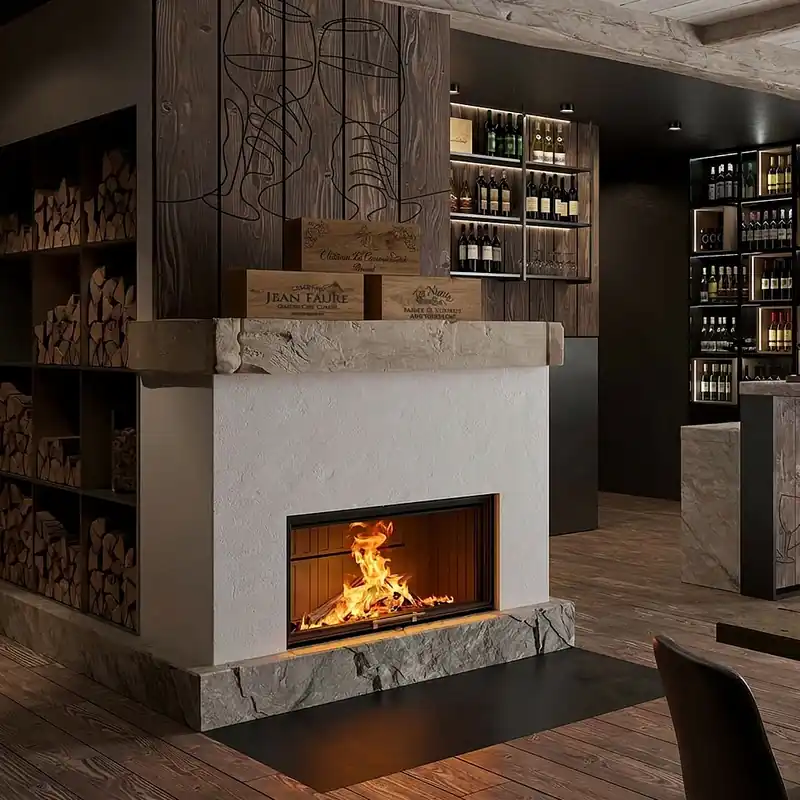

Spartherm Varia Bh Kamineinsatzgroßes Sichtfenster, externe Verbrennungsluft und smarte CAIR-Steuerung
Der Spartherm Varia Bh Kamineinsatz ist ein kraftvoller Kamineinsatz mit externer Verbrennungsluftversorgung und 10,4 kW Nennwärmeleistung. Das große Sichtfenster gewährt eine beeindruckende Feuerperspektive; die hochschiebbare Scheibe öffnet motorisiertoptional über S-ESAM.
Energieeffizienzklasse A, 78 % Wirkungsgrad. Die CAIR Kamin-Assistenzfunktionen (S-ESAM, S-ELA, EBORIS-AKKU, HELIX 460, S-USI 3.0, S-THERMATIK NEO) bieten umfassende Automatisierung und Smart-Home-Integration.
Besonderheiten & Vorteile
- Externe Verbrennungsluft: Luft wird von außen zugeführtraumluftunabhängiger Betrieb möglich, wichtig für moderne Gebäudestandards.
- Hochschiebende Scheibe + S-ESAM: Motorisierte Scheibenböffnung per Knopfdruck oder Appsicher, komfortabel, ohne Kontakt mit heißem Glas.
- CAIR-Ökosystem: Volle ModulsuiteS-ESAM 3.0, S-ELA, EBORIS-AKKU, HELIX 460, S-USI 3.0, S-THERMATIK NEO optional erweiterbar.
- Warmluftkanalisierung oben: Wärme aus dem Einsatz lässt sich über den Kanalanschluss (oben, Ø 150 mm) in angrenzende Räume verteilen.
- Sicherheitswärmetauscher: Schützt bei Überhitzungsicherer Betrieb auch bei hoher Leistungsabforderung.
- Scheibenspülung & Aschebox: Dauerhaft freie Scheibe und komfortables Reinigen durch entnehmbare Aschebox.
Anwendung & Einbau
Der Spartherm Varia Bh Kamineinsatz misst 1.143 mm Breite × 520 mm Tiefe; Höhe bis RR-Anschluss 1.290 mm. Rauchrohr Ø 250 mm, Anschluss nur oben. Die externe Zuluft muss bauseits geplant werden. Gewicht 350 kg (Hebezeug zwingend). Holzscheite bis 33 cm, Mindestförderdruck 12 Pa. Betriebsspannung 230 V.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ökodesign 2022EU-Anforderungen an Effizienz und Emissionen.
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm für Einsatzkassetten.
- AT §15a B-VGÖsterreichische Zulassung.
- LRV SchweizSchweizer Luftreinhalteverordnung.
- CE-ZeichenEuropäische Konformität.
Der Spartherm Varia Bh Kamineinsatz unterstützt das komplette CAIR-Modulportfolio: S-ESAM 3.0 für elektrische Scheibenöffnung, S-ELA für elektronische Luftregulierung, EBORIS-AKKU für akkugestützten Betrieb bei Stromausfall, HELIX 460 für optimierte Verbrennungssteuerung, S-USI 3.0 für Smart-Home-Integration und S-THERMATIK NEO für automatische Abbrandsteuerung. Die Module können je nach Bedarf kombiniert werden.
Warum hat der Varia Bh ein so großes Rauchrohr (Ø 250 mm)?
Bei 10,4 kW Nennwärmeleistung entstehen größere Abgasmengen als bei kleineren Einsätzen. Ein Rauchrohr mit 250 mm Durchmesser gewährleistet ausreichend Querschnitt für den sicheren Abtransport der Rauchgase. Der notwendige Förderdruck von 12 Pa muss bei der Schornsteinauslegung gewährleistet sein; ein Schornsteinfeger berechnet das vorab.
Was ist der Sicherheitswärmetauscher?
Der Sicherheitswärmetauscher beim Spartherm Varia Bh ist ein eingebauter Schutzmechanismus, der bei einer Überhitzung des Einsatzes Kühlwasser zuführt und die Temperatur senkt. Das schützt den Einsatz und die angrenzenden Bauteile. Voraussetzung ist ein bauseits angeschlossener Wasseranschluss. Die Auslösetemperatur ist vom Hersteller definiert.
Kann ich mit dem Varia Bh weitere Räume beheizen?
Ja. Die Warmluftkanalisierung oben (Ø 150 mm) leitet erwärmte Luft über ein Kanalnetz in angrenzende Räume. Das Kanalsystem muss bauseits geplant und verlegt werden; ein Heizungsfachbetrieb berechnet vorab, wie viele Räume effizient versorgt werden können.
Welche Überlegungen sind beim Einbau des 350-kg-Einsatzes nötig?
Das Gewicht von 350 kg erfordert professionelles Hebezeug beim Einbau. Die Bodenstatik und Tragfähigkeit müssen vorab von einem Statiker geprüft werden. Der Betrieb benötigt 230 V Netzspannung für die elektronischen Komponenten. Ein erfahrener Fachbetrieb koordiniert Lieferung, Einbau und Erstinbetriebnahme.
Was bedeutet HELIX 460 in der CAIR-Modulsuite?
HELIX 460 ist ein CAIR-Modul für optimierte Verbrennungssteuerung beim Spartherm Varia Bh. Es analysiert den Verbrennungsverlauf und passt die Luftzufuhr präzise an, um eine gleichmäßige, effiziente Verbrennung mit niedrigen Emissionen zu gewährleisten. Das Modul arbeitet eng mit S-THERMATIK NEO und S-ELA zusammen und ist über die CAIR App überwachbar.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10,4 kW
- Wirkungsgrad: 78 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 78 mg/m³
- Abgasmassenstrom: 9,5 g/s
- Abgastemperatur am Stutzen: 311 °C
- Maße (H x B x T): 1290 x 1143 x 520 mm
- Gewicht: 350 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1290 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: Zulassung für Österreich nach 15a B-VG
Bedienungsanleitung zum Download (pdf 29.1 Mb)
