Beschreibung

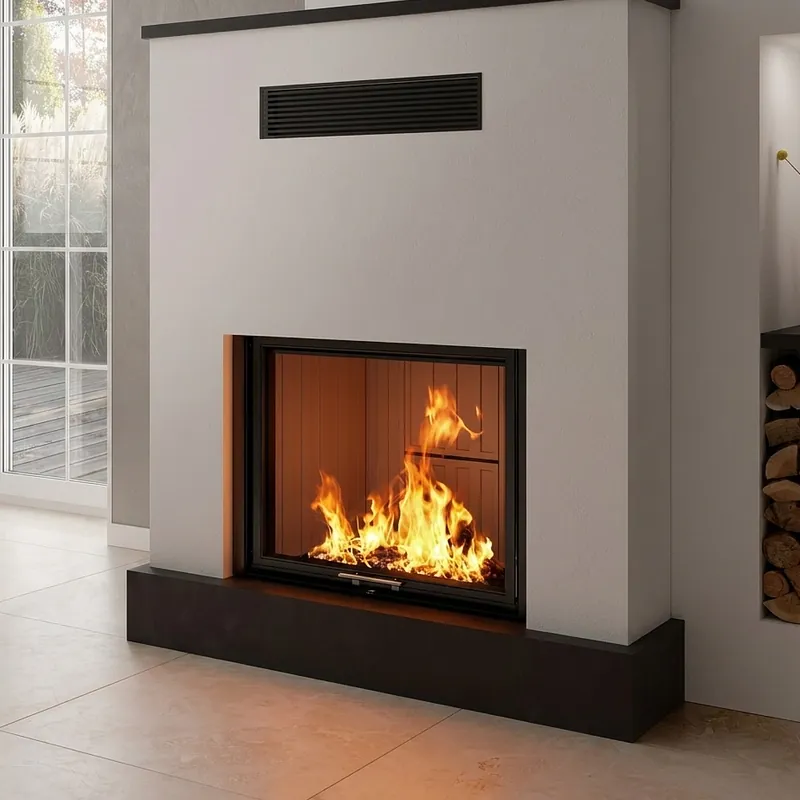

Spartherm Varia Sh RLU Kamineinsatzraumluftunabhängig, S-ESAM, 10,5 kW und 74 cm × 62 cm Sichtscheibe
Der Spartherm Varia Sh RLU Kamineinsatz verbindet eine großformatige Frontsichtscheibe (74 cm × 62 cm) mit raumluftunabhängigem Betriebideal für Passivhäuser und energieoptimierte Gebäude. RLU bedeutet: Die gesamte Verbrennungsluft wird durch einen eigenen Zuluftkanal (Ø 180 mm) von außen zugeführtkein Luftentzug aus dem Wohnraum.
Mit 10,5 kW Nennwärmeleistung, Energieeffizienzklasse A+ und 81 % Wirkungsgrad. S-ESAM öffnet die Schiebetür elektrisch per App. DIBt-Zugelassen: zertifiziert für raumluftunabhängigen Betrieb ohne Einzelraumnachweis. CAIR-Funktionen für digitale Steuerung per Smartphone.
Besonderheiten & Vorteile
- RLUraumluftunabhängig (DIBt-Zulassung): Verbrennungsluft komplett von außenkein Druckunterschied, kein Luftverlust aus der Wohnung, auch für Passivhäuser geeignet.
- Großformatige Sichtscheibe 74 cm × 62 cm: Panoramafeuerblick purkein störender Rahmen, maximale Flammeninszenierung.
- S-ESAM elektrische Schiebetür: Motorisierte Türöffnung per App oder Knopfdruckvollständig berührungslos.
- 10,5 kW, Klasse A+, 81 % Wirkungsgrad: Effiziente Wärmeversorgung für mittlere bis große Wohnbereiche.
- Warmluftkanalisierung (oben, Ø 150 mm): Konvektionswärme optional in angrenzende Räume leiten.
- CAIR App-Steuerung: Digital steuerbar per SmartphoneAbbrand überwachen, Wärme speichern, Effizienz maximieren.
- Made in Germany: Schamotte-Brennraum, Stahl-Korpus, Glaskeramik-Verglasunggeprüfte Langlebigkeit.
Anwendung & Einbau
Der Spartherm Varia Sh RLU Kamineinsatz misst 902 mm × 540 mm (B×T), wiegt 272 kg. Brennraumbreite 74,6 cm, Brennraumtiefe 54 cm, Brennraumhöhe 51,5 cm. Rauchrohranschluss Ø 180 mm oben oder hinten, Höhe bis Anschluss 1 435 mm. Externe Zuluft (RLU) Ø 180 mm, Anschluss unten (515 mm Mitte). Sicherheitsabstände: 50 mm hinten, 30 mm seitlich, 500 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Strengste deutsche Emissionsnorm.
- Ö-Norm § 15a B-VGÖsterreichische Zulassung.
- DIBt-ZulassungRaumluftunabhängiger Betrieb bauaufsichtlich zugelassen.
RLU steht für Raumluftunabhängig. Beim Spartherm Varia Sh RLU wird die gesamte Verbrennungsluft über einen separaten Kanal (Ø 180 mm) direkt von außen in den Brennraum geführt. Das bedeutet: kein Sauerstoffentzug aus dem Wohnraum, kein Druckunterschied durch mechanische Lüftung und kein Einzelraumnachweis erforderlich. Besonders wichtig für Passivhäuser, KfW-40-Gebäude oder Wohnungen mit kontrollierter Wohnraumlüftung (KWL).
Was leistet S-ESAM bei diesem Modell?
S-ESAM öffnet die Schiebetür des Spartherm Varia Sh RLU motorisiertper CAIR-App oder Knopfdruck. Da die Tür als Schiebetür nach oben oder zur Seite fährt, entsteht keine Wärmeabstrahlung auf die Hand. Besonders bei häufigem Nachlegen oder in Haushalten mit Kindern erhöht S-ESAM den Komfort und die Sicherheit erheblich.
Für welche Raumgrößen ist der Varia Sh RLU geeignet?
Mit 10,5 kW Nennwärmeleistung und 81 % Wirkungsgrad eignet sich der Spartherm Varia Sh RLU für Wohnbereiche von ca. 90140 m² (abhängig von Dämmstandard und Raumhöhe). Die optionale Warmluftkanalisierung (Ø 150 mm, oben) ermöglicht zusätzliche Wärmeverteilung in angrenzende Räume, was die effektiv beheizbare Fläche erhöht.
Welcher Schornstein wird benötigt?
Rauchrohranschluss Ø 180 mm, oben oder hinten, Mindestförderdruck 12 Pa. Der RLU-Zuluftkanal (Ø 180 mm) muss bauseits eingeplant werden. Ein Schornsteinfeger dimensioniert die Anlage und genehmigt den raumluftunabhängigen BetriebPflicht vor Inbetriebnahme.
In welchen Ländern ist der Varia Sh RLU zugelassen?
Für Deutschland (BImSchV Stufe 2, DIBt-Zulassung für raumluftunabhängigen Betrieb) und Österreich (Ö-Norm § 15a B-VG) geprüft. Für andere Märkte bitte die aktuellen Zulassungsdokumente bei Spartherm anfragen.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10,5 kW
- Wirkungsgrad: 81 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 81 mg/m³
- Abgasmassenstrom: 10,4 g/s
- Abgastemperatur am Stutzen: 271 °C
- Mindestabstand zu brennbaren Materialien: hinten 50 mm – seitlich 30 mm – vorne 500 mm
- Maße (H x B x T): 1635 x 902 x 540 mm
- Maße Brennraum (H x B x T): 515 x 746 x 540 mm
- Gewicht: 272 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1435 mm
- Ø Externe Zuluft: 180 mm
- Richtung Zuluftanschluss: unten
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
