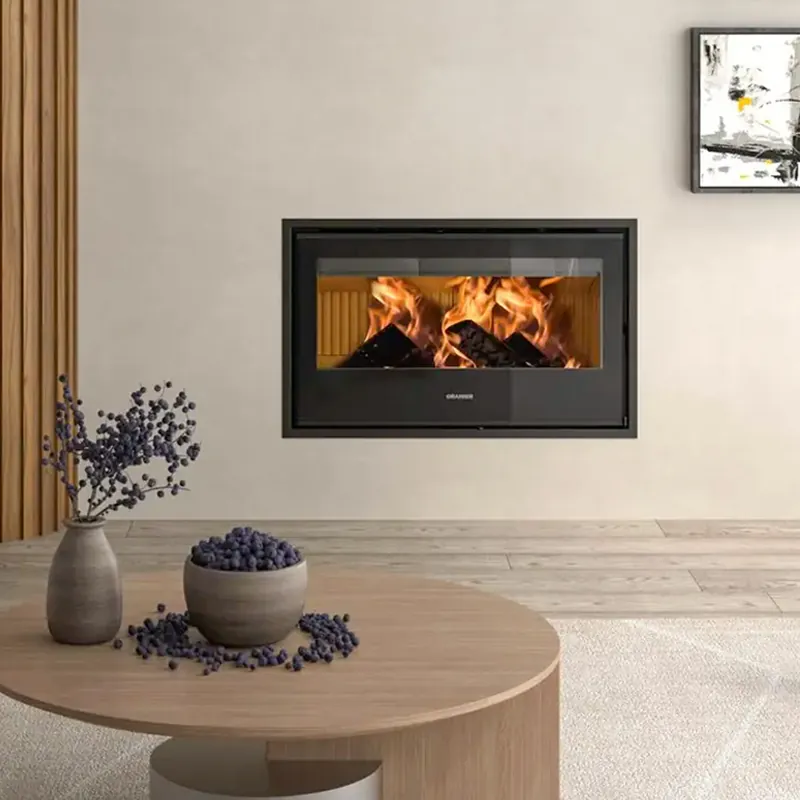

Oranier HIC OR-100 Kamineinsatz mit 9 kW Nennwärmeleistung
Der Oranier HIC OR-100 Kamineinsatz vereint hochwertige Verarbeitung aus Deutschland mit moderner Technik für effiziente, komfortable und saubere Holzfeuerung in Ihrem Zuhause. Mit einer Nennwärmeleistung von 9 kW und einem Wirkungsgrad von 76 % heizen Sie wirtschaftlich und zuverlässig.
Besonderheiten & Vorteile
- Integrierte Scheibenspülung
Hält die Frontverglasung länger frei von Ruß, sodass Sie den Flammenblick ungestört genießen können. - Snap-Lock-System
Sorgt für komfortables Türschließen mit sicherem Verschluss bei einfacher Handhabung. - Wechselbarer Türanschlag
Lässt sich flexibel an die örtlichen Gegebenheiten anpassenwahlweise links oder rechts öffnend. - Entnehmbare Aschelade
Erleichtert die Reinigung und Wartung erheblich durch einfaches Herausnehmen. - Dreifach-Luftsystem
Optimiert mit getrennten Primär- und Sekundärluftströmen die Verbrennung von Holz und Holzbriketts und reduziert Emissionen. - Robuster Stahlkorpus
Trifft auf einen Brennraum aus Feuerbeton und Vermiculite für hohe Beständigkeit und Wärmespeicherung. - 24 h Dauerbetrieb
Ermöglicht kontinuierliche Wärme bei einfacher Handhabung mit bis zu 50 cm langen Holzscheiten.
Anwendung & Einsatzbereich
Der Oranier HIC OR-100 Kamineinsatz eignet sich mit seinem Raumheizvermögen von 195 m³ ideal für mittelgroße Wohnbereiche. Bei einer Deckenhöhe von 2,50 m können Sie Räume bis etwa 78 m² effizient beheizen. Der Einsatz verfügt über einen Rauchrohranschluss oben mit Ø 150 mm und benötigt einen Schornsteinzug von mindestens 12 Pa für optimalen Betrieb.
Die externe Verbrennungsluftzufuhr erfolgt über Ø 100 mm wahlweise hinten oder unten, was flexible Installationsmöglichkeiten bietet. Mit einem Gewicht von 151 kg sollten beim Aufstellen und Versetzen immer mindestens zwei Personen beteiligt sein. Planen Sie vor dem Einsatz einen Sicherheitsabstand von 900 mm zu brennbaren Materialien ein.
Als zugelassene Brennstoffe eignen sich Scheitholz und Holzbriketts mit einer maximalen Länge von 50 cm. Dank der Eignung für 24-Stunden-Dauerbetrieb können Sie durchgehend heizen, auch über Nacht, ohne ständiges Nachlegen.
Zulassungen & Normen
- EN 16510 – Europäische Norm für Kamineinsätze und offene Kamine
- BImSchV Stufe II – Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
Mit 9 kW Nennwärmeleistung und einem Raumheizvermögen bis 195 m³ eignet sich der Einsatz für etwa 78 m² bei 2,50 m Deckenhöhe. In gut gedämmten Häusern können auch etwas größere Bereiche beheizt werden, während bei älteren, weniger gedämmten Gebäuden die beheizbare Fläche entsprechend geringer ausfällt.
Welche Brennstoffe sind zugelassen und wie lange kann ich durchheizen?
Zugelassen sind Scheitholz und Holzbriketts mit einer maximalen Länge von 50 cm. Dank der Eignung für 24-Stunden-Dauerbetrieb können Sie kontinuierlich heizen, auch über Nacht, ohne ständiges Nachlegen. Das macht den Einsatz besonders komfortabel für die Hauptheizperiode.
Welche Schornstein-Anforderungen muss ich beachten?
Der Einsatz benötigt einen oberen Rauchrohranschluss mit Ø 150 mm und einen Schornsteinzug von mindestens 12 Pa bei Nennwärmeleistung. Die externe Verbrennungsluft wird über Ø 100 mm zugeführt, wahlweise von hinten oder unten. Lassen Sie die Kompatibilität vorab vom Schornsteinfeger prüfen.
Wie funktioniert das Dreifach-Luftsystem mit Scheibenspülung?
Das System führt getrennte Primär- und Sekundärluftströme für optimale Verbrennung. Die Scheibenspülung leitet kontinuierlich Luft über die Glaskeramik-Scheibe und hält sie länger sauber. Das reduziert Emissionen, verbessert den Wirkungsgrad und sorgt für freie Sicht auf das Feuer.
Was muss ich beim Aufstellen und bei den Sicherheitsabständen beachten?
Aufgrund des Gewichts von 151 kg sollten beim Transport und Aufstellen mindestens zwei Personen beteiligt sein. Vor dem Einsatz ist ein Mindestabstand von 900 mm zu brennbaren Materialien einzuhalten. Mehr dazu in unserem Magazin: Bodenplatten & Funkenschutz: Vorschriften, Materialien & Tipps
Wie heize ich den Kamineinsatz richtig an?
Verwenden Sie trockenes Scheitholz mit maximal 20 % Restfeuchte und einer Länge bis 50 cm. Beginnen Sie mit kleinen Holzstücken und Anzündhilfen, öffnen Sie die Primärluft vollständig und reduzieren Sie sie nach dem Anbrennen schrittweise. Das Dreifach-Luftsystem unterstützt eine saubere Verbrennung. Mehr dazu in unserem Magazin: Kaminofen richtig anheizenSchritt für Schritt
|
OranierTechnik für Familien seit 1904 Oranier ist ein deutscher Hersteller mit Sitz in Haiger (Hessen), dessen Ursprünge bis ins frühe 17. Jahrhundert zurückreichen. Das Sortiment umfasst Kamin-, Pellet- und wasserführende Öfen mit Verkleidungen aus Stahl, Naturstein oder Keramik. Die hauseigene Dual Fire Technologie sorgt durch Nachverbrennung der Restgase für eine besonders effiziente Brennstoffausnutzung. Zur Unternehmensgruppe gehört auch die Marke Justus. |
Technische Daten
- Nennwärmeleistung: 9 kW
- Wirkungsgrad: 76 %
- Max. Raumheizvermögen: 195 m³
- CO-Emission: 1500 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 8,6 g/s
- Abgastemperatur am Stutzen: 292 °C
- Mindestabstand zu brennbaren Materialien: hinten mm – seitlich mm – vorne 900 mm
- Maße (H x B x T): 631 x 941 x 470 mm
- Gewicht: 151 kg
- Ø Rauchrohranschluss: 150 mm
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 607 mm
- Ø Externe Zuluft: 100 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Feuerbeton, Vermiculite
- Material Verglasung: Glaskeramik
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 50 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Für 24 h Dauerbetrieb geeignet: ja
- Farbe: Schwarz
