Beschreibung

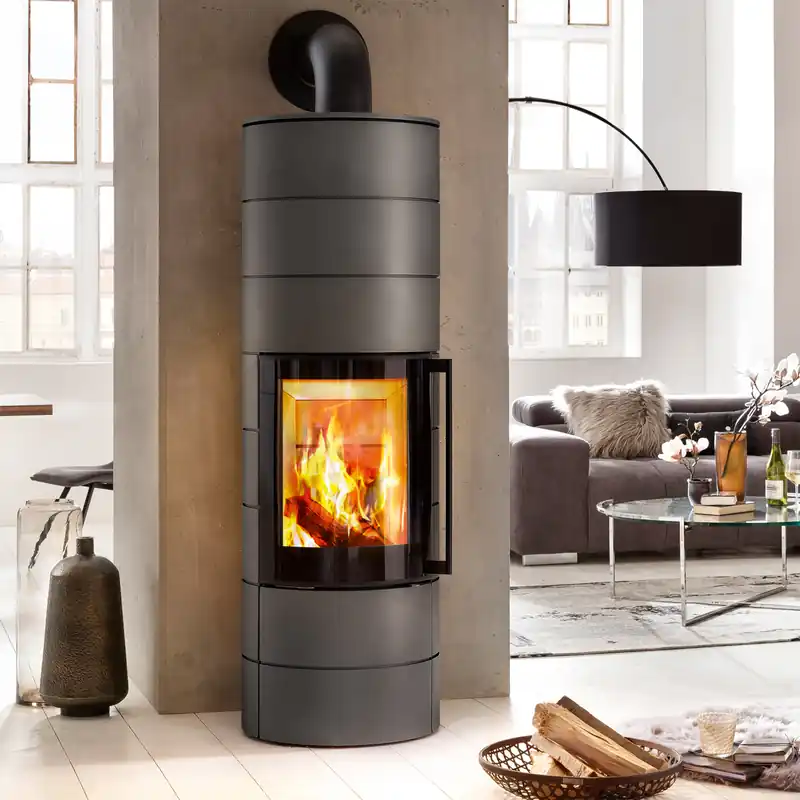

Spartherm ambiente a4 H2O RLA wasserführender Kaminofen in Titangraugroße Panorama-Frontscheibe, 8 kW, Klasse A+
Dieses Modell ist wasserführend und lässt sich in eine bestehende Heizungsanlage integrieren. Für die fachgerechte Planung und Auslegung ist eine individuelle Beratung erforderlich.
Die Schamottefarbe Elfenbein ist bereits im Preis enthalten. Die Ausführung in Schwarz ist gegen Aufpreis erhältlich.
Darüber hinaus kann der Kaminofen gegen Aufpreis in verschiedenen Farben und Oberflächen bestellt werden. Zur Auswahl stehen Perle, Weiß, Türkis, Lichtgrau, Graublau, Magnolie, Nickel, Rostbraun-Metallic und Kupfer sowie ausgewählte Natursteinverkleidungen aus Speckstein, Sandstein Sahara, Kalkstein Porto Blanco oder Beton.
Spartherm Kaminöfen bieten zahlreiche individuelle Konfigurationsmöglichkeiten. Modellabhängig sind unter anderem die Abbrandsteuerungen S-Thermatik Neo und Neo Basic, die Unterdrucksteuerung S-USI II, die Katalysatoreinheit S-KAT, Speichersteine S-AKKU, ein Drehteller, ROBAX NightFlame-Scheiben sowie verschiedene Glas-Vorlegeplatten erhältlich. Einzelne Modelle werden zudem in einer wasserführenden Ausführung angeboten.
Unser Vertrieb berät Sie gerne zu den verfügbaren Varianten, möglichen Aufpreisen und der passenden Konfiguration für Ihr Vorhaben.
Der Spartherm ambiente a4 H2O RLA wasserführender Kaminofen in Titangrau ist ein klassischer, schlanker Standkaminofen mit großer Panorama-Frontsichtscheibe. Als wasserführende Ausführung gibt er einen Teil seiner Wärme an das Heizsystem ab. Der Brennraum ist mit Schamotte ausgekleidet.
Mit 8 kW Nennleistung beheizt der ambiente a4 H2O über den Aufstellraum hinaus zusätzlich das Heizungsnetz. Über die CAIR-Kaminassistenz wird die Verbrennung elektronisch unterstützt; der Ofen ist 167,4 cm hoch und wiegt 230 kg.
Besonderheiten & Vorteile
- Große Panorama-Frontsichtscheibe: Die breite Verglasung gibt einen weiten Blick auf das Flammenspiel frei und stellt das Feuer eindrucksvoll in den Mittelpunkt.
- Selbstschließende Feuerraumtür: Die Tür schließt nach dem Nachlegen selbsttätig, was die Bedienung erleichtert und einen kontrollierten Abbrand unterstützt.
- Wasserführender Betrieb: Ein Wärmetauscher gibt einen Teil der 8 kW über das Wasser an einen Pufferspeicher ab und versorgt darüber Heizkörper oder die Warmwasserbereitungdas Holzfeuer entlastet die zentrale Heizung.
- Integrierte Sicherheitstechnik: Pumpenthermostat, thermische Ablaufsicherung und Entlüftungsventil sorgen für einen sicheren Betrieb im Heizkreis. Ein integriertes Reinigungssystem erleichtert die Wartung des Wärmetauschers.
- CAIR-Kaminassistenz: Die Verbrennung wird elektronisch unterstützt und sorgt für einen gleichmäßigen, effizienten Abbrand mit weniger manuellem Nachregeln.
- Externer Zuluftanschluss (Ø 100 mm): Über einen separaten Kanal lässt sich Frischluft von außen heranführen, was die Verbrennung stabilisiert und das Raumklima entlastet.
Anwendung & Einsatzbereich
Der Spartherm ambiente a4 H2O RLA wasserführender Kaminofen benötigt einen Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck; die Abgastemperatur am Stutzen liegt bei rund 150 °C. Einzuhalten sind Sicherheitsabstände von etwa 30 cm hinten, 50 cm seitlich und 80 cm nach vorn zu brennbaren Materialien. Als Brennstoff dient Scheitholz bis 33 cm Länge.
Für den wasserführenden Betrieb ist die Einbindung in einen Pufferspeicher bzw. den Heizkreis durch einen Heizungsfachbetrieb erforderlich; eine thermische Ablaufsicherung ist integriert. Mit 230 kg Eigengewicht steht der ambiente a4 H2O sicher; Aufstellung und Schornsteinanschluss gehören in die Hand eines Fachbetriebs. Auf empfindlichem Bodenbelag empfiehlt sich eine nichtbrennbare Bodenplatte.
Zulassungen & Normen
- EN 13240geprüft nach der europäischen Norm für Raumheizer für feste Brennstoffe.
- 1. BImSchV Stufe 2erfüllt die verschärften Emissionsgrenzwerte der deutschen Bundesimmissionsschutzverordnung.
- Art. 15a B-VGzugelassen nach der österreichischen Vereinbarung über Emissionsgrenzwerte.
- LRV (Schweiz)erfüllt die Anforderungen der Schweizer Luftreinhalte-Verordnung.
- EcoDesign 2022Klasse A+erfüllt die EU-Ökodesign-Anforderungen für Einzelraumheizgeräte.
Der wasserführende ambiente a4 H2O gibt mit 8 kW einen Teil seiner Wärme über das Wasser an das Heizsystem ab und erwärmt mit dem Rest den Aufstellraum. Wie viel Fläche sich beheizen lässt, hängt von Speichergröße, Heizsystem und Dämmstandard ab. Über einen Pufferspeicher lässt sich die Wärme flexibel auf mehrere Räume verteilen. Ein Heizungsfachbetrieb hilft, die Anlage passend zu Ihrem Wärmebedarf auszulegen.
Worin unterscheiden sich ambiente a3 und a4?
Beide Modelle teilen die große Panorama-Frontsichtscheibe und 6,3 kW Nennleistung. Der ambiente a3 ist mit 146,9 cm die etwas kompaktere Bauhöhe und wiegt rund 180 kg, der ambiente a4 ist mit 167,4 cm höher und mit etwa 205 kg schwerer, wodurch das Feuer auf angenehmer Sichthöhe sitzt. Vom a4 gibt es zusätzlich eine wasserführende Variante mit 8 kW. Welche Höhe passt, hängt von Raumhöhe und gewünschter Wirkung im Raum ab.
Was bedeutet RLA bei diesem Kaminofen?
RLA steht für raumluftabhängig: Der Ofen kann seine Verbrennungsluft aus dem Aufstellraum beziehen. Über den externen Zuluftanschluss von 100 mm lässt sich zusätzlich Frischluft von außen heranführen, was die Verbrennung stabilisiert. Eine Zertifizierung für vollständig raumluftunabhängigen Betrieb liegt für diese Ausführung nicht vor. In Häusern mit kontrollierter Wohnraumlüftung sollte die Eignung vorab mit dem Schornsteinfeger geklärt werden.
Welchen Schornstein braucht der Spartherm ambiente a4 H2O RLA wasserführender Kaminofen?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen liegt bei rund 150 °C, worauf der Schornstein ausgelegt sein muss. Beim wasserführenden Modell fällt die Abgastemperatur niedriger aus, da ein Teil der Wärme an das Wasser abgegeben wird; ein feuchteunempfindlicher Schornstein ist hier wichtig. Ob ein vorhandener Schornstein geeignet ist, prüft der zuständige Bezirksschornsteinfeger vor der Inbetriebnahmewir empfehlen, diese Prüfung bereits vor dem Kauf einzuholen.
Welche Sicherheitstechnik hat der wasserführende a4 H2O?
Der ambiente a4 H2O ist für den Anschluss an einen Heizkreis ausgelegt und bringt dafür Sicherheitskomponenten mit: ein Pumpenthermostat steuert die Umwälzung, eine thermische Ablaufsicherung schützt vor Überhitzung und ein Entlüftungsventil entweicht eingeschlossene Luft. Ein integriertes Reinigungssystem hält den Wärmetauscher leistungsfähig. Die fachgerechte Einbindung in den Pufferspeicher und die Abstimmung der Komponenten übernimmt ein Heizungsfachbetrieb, der die Anlage auf Ihr Heizsystem auslegt.
Was bringt die CAIR-Kaminassistenz?
Die CAIR-Kaminassistenz unterstützt die Verbrennung elektronisch und sorgt für einen gleichmäßigeren, saubereren Abbrand mit weniger manuellem Nachregeln. Sie hilft, den Brennstoff effizient zu nutzen und unterstützt eine konstante Wärmeabgabe. In Verbindung mit der App lässt sich der Abbrand digital überwachen und nachjustieren. Für den Betrieb der Elektronik ist ein Stromanschluss erforderlich.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 8 kW
- Nennwärmeleistung wasserseitig: 5,4 kW
- Nennwärmeleistung luftseitig: 2,6 kW
- Wirkungsgrad: 80 %
- Max. Raumheizvermögen: 180 m³
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 29 mg/m³
- Abgasmassenstrom: 7,6 g/s
- Abgastemperatur am Stutzen: 150 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1674 x 538 x 538 mm
- Gewicht: 230 kg
- Ø Rauchrohranschluss: 150 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 100 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: DIN EN 13240
Bedienungsanleitung zum Download (pdf 5.1 Mb)
