Beschreibung

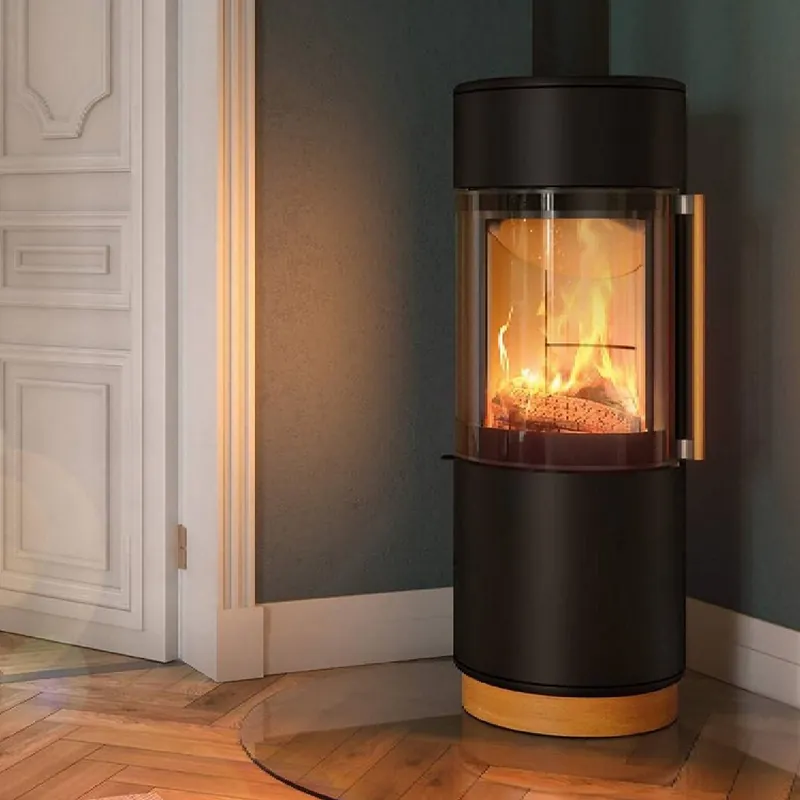

Spartherm Passo XS style RLA Kaminofen in Schwarz180°-Panoramascheibe, 5,9 kW, Klasse A
Die Schamottefarbe Elfenbein ist bereits im Preis enthalten. Die Ausführung in Schwarz ist gegen Aufpreis erhältlich.
Darüber hinaus kann der Kaminofen gegen Aufpreis in verschiedenen Farben und Oberflächen bestellt werden. Zur Auswahl stehen Perle, Weiß, Türkis, Lichtgrau, Graublau, Magnolie, Nickel, Rostbraun-Metallic und Kupfer sowie ausgewählte Natursteinverkleidungen aus Speckstein, Sandstein Sahara, Kalkstein Porto Blanco oder Beton.
Spartherm Kaminöfen bieten zahlreiche individuelle Konfigurationsmöglichkeiten. Modellabhängig sind unter anderem die Abbrandsteuerungen S-Thermatik Neo und Neo Basic, die Unterdrucksteuerung S-USI II, die Katalysatoreinheit S-KAT, Speichersteine S-AKKU, ein Drehteller, ROBAX NightFlame-Scheiben sowie verschiedene Glas-Vorlegeplatten erhältlich. Einzelne Modelle werden zudem in einer wasserführenden Ausführung angeboten.
Unser Vertrieb berät Sie gerne zu den verfügbaren Varianten, möglichen Aufpreisen und der passenden Konfiguration für Ihr Vorhaben.
Der Spartherm Passo XS style RLA Kaminofen in Schwarz steht für das weich gerundete, elegante Design der Passo-Serie mit charakteristischer 180°-Panoramascheibe. Der Brennraum ist mit Schamotte ausgekleidet und sorgt für eine ruhige, gleichmäßige Verbrennung. Mit einem Wirkungsgrad von 81 % erreicht der Passo XS style die Energieeffizienzklasse A.
Wichtig: Die maximale Abgastemperatur am Stutzen beträgt rund 319 °Cdieser hohe Wert muss bei der Wahl des Schornsteins berücksichtigt werden.
Mit 5,9 kW Nennleistung beheizt der Passo XS style Räume bis rund 180 m³. Der Ofen ist 122,0 cm hoch und wiegt 130 kg, womit er sich harmonisch in moderne wie klassische Wohnräume einfügt.
Besonderheiten & Vorteile
- 180°-Panoramascheibe: Die weit umlaufende Verglasung zeigt das Feuer von vorn und über die abgerundeten Seitenein nahezu freier Rundumblick auf die Flammen.
- Echtholz-Griff und -Sockel: Griff und Sockel aus Echtholz setzen warme Material-Akzente und unterstreichen die hochwertige, wohnliche Gestaltung.
- Schamotte-Brennraum: Die keramische Auskleidung speichert die Hitze des Holzfeuers und gibt sie zeitversetzt als angenehme Strahlungswärme ab.
- Externer Zuluftanschluss (Ø 100 mm): Über einen separaten Kanal lässt sich Frischluft von außen heranführen, was die Verbrennung stabilisiert und das Raumklima entlastet.
Anwendung & Einsatzbereich
Der Spartherm Passo XS style RLA Kaminofen benötigt einen Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck; die Abgastemperatur am Stutzen liegt bei rund 319 °C. Einzuhalten sind Sicherheitsabstände von etwa 30 cm hinten, 50 cm seitlich und 80 cm nach vorn zu brennbaren Materialien. Als Brennstoff dient Scheitholz bis 33 cm Länge.
Mit 130 kg Eigengewicht steht der Passo XS style sicher; Aufstellung und Schornsteinanschluss gehören in die Hand eines Fachbetriebs. Auf empfindlichem Bodenbelag empfiehlt sich eine nichtbrennbare Bodenplatte.
Zulassungen & Normen
- EN 13240geprüft nach der europäischen Norm für Raumheizer für feste Brennstoffe.
- 1. BImSchV Stufe 2erfüllt die verschärften Emissionsgrenzwerte der deutschen Bundesimmissionsschutzverordnung.
- Art. 15a B-VGzugelassen nach der österreichischen Vereinbarung über Emissionsgrenzwerte.
- EcoDesign 2022Klasse Aerfüllt die EU-Ökodesign-Anforderungen für Einzelraumheizgeräte.
Mit 5,9 kW Nennleistung beheizt der Passo XS style Räume mit einem Volumen bis etwa 180 m³, was in gut gedämmten Häusern offenen Wohn- und Essbereichen entspricht. Die tatsächlich benötigte Leistung hängt von Dämmstandard, Raumhöhe und Fensterflächen ab. In sehr gut gedämmten Neubauten ist die Leistung für mittlere Flächen ausgelegt, in Altbauten mit höheren Decken passt sie gut. Eine kurze Wärmebedarfsberechnung hilft bei der genauen Einordnung.
Was zeichnet das Design der Passo-Serie aus?
Die Passo-Serie steht für eine weich gerundete, elegante Formensprache mit charakteristischer runder Sichtscheibe. Der Passo XS style ergänzt das runde Design um eine 180°-Panoramascheibe sowie Griff und Sockel aus Echtholz. Alle Modelle der Serie sind mit Schamotte ausgekleidet und fügen sich in moderne wie klassische Wohnräume ein.
Was bedeutet RLA bei diesem Kaminofen?
RLA steht für raumluftabhängig: Der Ofen kann seine Verbrennungsluft aus dem Aufstellraum beziehen. Über den externen Zuluftanschluss von 100 mm lässt sich zusätzlich Frischluft von außen heranführen, was die Verbrennung stabilisiert. Eine Zertifizierung für vollständig raumluftunabhängigen Betrieb liegt für diese Ausführung nicht vor. In Häusern mit kontrollierter Wohnraumlüftung sollte die Eignung vorab mit dem Schornsteinfeger geklärt werden.
Welchen Schornstein braucht der Spartherm Passo XS style RLA Kaminofen?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen liegt bei rund 319 °C, worauf der Schornstein ausgelegt sein muss. Ob ein vorhandener Schornstein geeignet ist, prüft der zuständige Bezirksschornsteinfeger vor der Inbetriebnahme. Wir empfehlen, diese Prüfung bereits vor dem Kauf einzuholen, damit der Ofen ohne nachträgliche Umbauten in Betrieb gehen kann.
Wozu dienen Echtholz-Griff und -Sockel?
Griff und Sockel des Passo XS style bestehen aus Echtholz und setzen warme, natürliche Material-Akzente, die das runde Design auflockern. Der Holzgriff bleibt im Betrieb angenehmer in der Hand als ein reiner Metallgriff, sollte aber dennoch mit dem mitgelieferten Handschuh bedient werden. Der Holzsockel hebt den Ofen optisch an und unterstreicht die wohnliche Gestaltung. Echtholz ist ein Naturprodukt, weshalb Maserung und Farbton jeweils leicht variieren.
Welcher Brennstoff und welche Scheitlänge sind richtig?
Der Passo XS style ist für naturbelassenes, trockenes Scheitholz ausgelegt; die maximale Scheitlänge beträgt 33 cm. Verwenden Sie gut abgelagertes Holz mit einer Restfeuchte unter etwa 20 Prozent, da feuchtes Holz weniger Wärme liefert und die Scheibe schneller verrußt. Zu lange Scheite sollten Sie nicht erzwingen, weil sie die Tür blockieren und die Luftführung im Brennraum stören. Mit passend dimensioniertem Holz arbeitet der Ofen sauber und effizient und erreicht den angegebenen Wirkungsgrad.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 5,9 kW
- Wirkungsgrad: 81 %
- Max. Raumheizvermögen: 180 m³
- CO-Emission: 729 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 5,4 g/s
- Abgastemperatur am Stutzen: 319 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1220 x 452 x 452 mm
- Gewicht: 130 kg
- Ø Rauchrohranschluss: 150 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 100 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Schwarz
- Material Topplatte: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: EcoDesign-Richtlinie
Bedienungsanleitung zum Download (pdf 13.8 Mb)
