Beschreibung

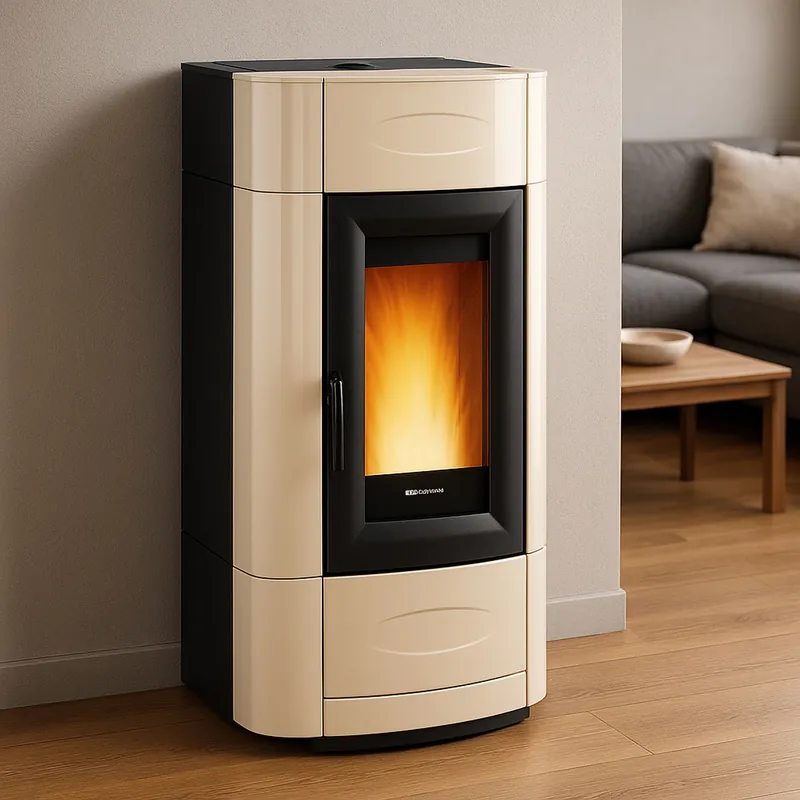

Extraflame ISIDORA IDRO H23 5.0 EVO mit 25,8 kW Nennwärmeleistung
Der Extraflame ISIDORA IDRO H23 5.0 EVO ist ein hochwertiger Zentralheizungs-Pelletofen für anspruchsvolle Haushalte. Er eignet sich für alle, die effiziente Wärme mit moderner Steuerung, sauberem Betrieb und elegantem Auftritt verbinden möchten. Mit seiner Nennwärmeleistung von 25,8 kW beheizt er bis zu 740 m³ Raumvolumen und ist damit ideal für gut gedämmte Einfamilienhäuser als zentrale Wärmequelle über den Heizkreislauf.
Die EVOLUTION LINE vereint modernste Heiztechnik mit zeitlosem Design in der eleganten Elfenbein-Ausführung. Der wassergeführte Betrieb mit 23 kW wasserseitiger Leistung ermöglicht die direkte Anbindung an Ihr Heizsystem, während zusätzlich 2,8 kW luftseitig den Aufstellraum temperieren.
Besonderheiten & Vorteile
- Wassergeführte Wärme für Ihr Heizsystem
Die Anbindung an den Heizkreislauf versorgt Heizkörper oder Flächenheizung effizient mit Wärme. So nutzen Sie die Energie des Ofens zentral im ganzen Haus und erhöhen Ihre Heizkosten-Effizienz spürbar. - Sauberer Betrieb und weniger Pflege
Die selbstreinigende Brennschale, das Scheibenreinigungssystem und der ausziehbare Aschekasten reduzieren Reinigungsaufwand und sichern dauerhaft freie Sicht auf das Feuer. - Komfortable, smarte Steuerung
Mit integriertem Wi-Fi, Raumthermostat und Zeitthermostat steuern Sie Zeiten und Temperaturen bequem. Die automatische Regelung des Rauchsaugers und der Primär-/Sekundärluft sorgt selbstständig für optimale Verbrennung. - Leise und zuverlässig im Dauerbetrieb
Ein bürstenloser Getriebemotor und die Umwälzpumpe mit PWM-Steuerung arbeiten effizient und geräuscharm. Die obere Raumlüftung mit eigenem Motor verteilt Wärme angenehm und gleichmäßig. - Hohe Betriebssicherheit
Mit Sicherheitsventil (3 bar), Ausdehnungsgefäß, Sicherheitsdruckschalter Rauchabzug und Sicherheitsthermostat am Brennstoffkasten ist für Schutz gesorgt. Die automatische Neuzündung nach Blackout stellt den Betrieb nach Stromausfall wieder her. - Langlebige Konstruktion
Die Brennkammer aus dickwandigem Stahl sowie Feuertür und Brennschale aus Gusseisen stehen für Robustheit. Ein dichter Behälter und die Sonde in der Brennkammer unterstützen eine stabile, saubere Verbrennung. - Einfache Wartung und saubere Abgase
Der Rohrbündelwärmetauscher mit manueller Reinigung erleichtert die Pflege und hält den Wirkungsgrad hoch. Der hintere Rauchgasabzug ermöglicht eine platzsparende, saubere Installation. - Effizient und förderfähig
Die saubere Verbrennung, die hohe Effizienz und die BAFA-Förderfähigkeit helfen Ihnen, Emissionen zu senken und Investitionskosten zu optimieren.
Anwendung & Einsatzbereich
Der Extraflame ISIDORA IDRO H23 5.0 EVO ist wassergeführt (4,623 kW wasserseitig) und wird an Vor- und Rücklauf Ihres Heizsystems angeschlossen. Der Abgasanschluss erfolgt hinten mit Ø 100 mm und benötigt ca. 5 Pa Förderdruck am Schornstein nach EN 16510/DIN EN 13384-2. Binden Sie den Schornsteinfeger vorab in die Planung ein.
Mit seinen Abmessungen von 1243 × 596 × 737 mm (H × B × T) und einem Gewicht von 235 kg sollte er zu zweit aufgestellt werden. Die Mindestabstände zu brennbaren Materialien betragen hinten und seitlich jeweils 100 mm, vorne 800 mm. Der externe Verbrennungsluftanschluss mit Ø 60 mm ermöglicht raumluftunabhängigen Betrieb.
Der 38 kg Pelletbehälter reicht je nach Leistungsstufe etwa 632 Stunden am Stück bei einem Verbrauch von 1,25,8 kg/h. Die integrierte Umwälzpumpe (PWM), das Ausdehnungsgefäß und das 3-bar-Sicherheitsventil erleichtern die Einbindung ins Heizsystem, während die obere Raumlüftung zusätzlich den Aufstellraum temperiert.
Zulassungen & Normen
- BImSchV Stufe 2 – Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- CE – Konformitätskennzeichnung für den europäischen Markt
- DIN 18896 – Deutsche Norm für Feuerstätten
- EN 13384 – Europäische Norm für Abgasanlagen
- EN 16510 – Europäische Norm für raumluftabhängige Feuerstätten
- EcoDesign-Richtlinie – Europäische Ökodesign-Anforderungen
- Flamme Verte – Französisches Qualitätssiegel für umweltfreundliche Holzfeuerungen
- V 18160-1 – Vornorm für Abgasanlagen
Mit 25,8 kW Nennwärmeleistung eignet sich das Gerät ideal für gut gedämmte Einfamilienhäuser als zentrale Wärmequelle über den Heizkreislauf und kann dabei sowohl Heizkörper als auch Fußbodenheizungen versorgen.
Wie wird der Pelletofen in mein Heizsystem eingebunden?
Das Gerät wird über Vor- und Rücklauf an Ihr bestehendes Heizsystem angeschlossen und liefert 4,623 kW wasserseitige Leistung. Die integrierte Umwälzpumpe mit PWM-Steuerung, das Ausdehnungsgefäß und das 3-bar-Sicherheitsventil sind bereits eingebaut. Der hintere Abgasanschluss mit Ø 100 mm benötigt etwa 5 Pa Förderdruck nach EN 16510/DIN EN 13384-2.
Wie hoch ist der Pelletverbrauch und welche Laufzeit erreicht der Ofen?
Der Verbrauch liegt zwischen 1,2 und 5,8 kg Pellets pro Stunde, abhängig von der gewählten Leistungsstufe. Mit dem 38 kg fassenden Pelletbehälter erreicht das Gerät Laufzeiten von etwa 6 bis 32 Stunden am Stück. Bei mittlerer Leistung können Sie mit etwa 15-20 Stunden Dauerbetrieb rechnen, bevor nachgefüllt werden muss.
Welche Wartung benötigt der Extraflame ISIDORA IDRO H23 5.0 EVO?
Die Wartung ist durch clevere Technik minimiert: Die selbstreinigende Brennschale reduziert Rußablagerungen automatisch, der ausziehbare Aschekasten ermöglicht einfache Entleerung und das Scheibenreinigungssystem hält die Sichtscheibe sauber. Der Rohrbündelwärmetauscher lässt sich manuell reinigen, um den hohen Wirkungsgrad zu erhalten. Mehr dazu in unserem Magazin: Wartungskosten Pelletöfenehrlich kalkuliert
Welche Pellets eignen sich für den ISIDORA IDRO H23 5.0 EVO?
Verwenden Sie ausschließlich hochwertige Holzpellets nach DIN EN ISO 17225-2 (ehemals DINplus) mit einem Durchmesser von 6 mm und einer Länge von maximal 40 mm. Die Pellets sollten eine Restfeuchte unter 10 % aufweisen und aus naturbelassenem Holz ohne chemische Zusätze bestehen. Qualitätspellets gewährleisten optimale Verbrennung, geringen Ascheanteil und lange Lebensdauer des Ofens. Mehr dazu in unserem Magazin: Pelletlagerung zuhauseTipps & häufige Fehler vermeiden
Wie funktioniert die Wi-Fi Steuerung beim Extraflame ISIDORA IDRO H23 5.0 EVO?
Das integrierte Wi-Fi ermöglicht die Fernsteuerung über die App ‚Total Control 3.0‘ von Extraflame. Sie können Heizzeiten programmieren, Temperaturen einstellen und den Betriebsstatus überwachenauch von unterwegs. Der eingebaute Raum- und Zeitthermostat arbeitet mit bis zu 4 täglichen Einstellzeiten für automatischen, bedarfsgerechten Betrieb ohne manuelle Eingriffe.
|
ExtraflamePelletofen-Spezialist aus Norditalien Extraflame gehört zur Unternehmensgruppe La Nordica-Extraflame und hat sich als einer der führenden Hersteller im Bereich Pelletöfen etabliert. Das Sortiment reicht von raumluftunabhängigen Pelletöfen über wasserführende Modelle bis hin zu Pelletkesselngefertigt in fünf Produktionsstätten vollständig in Italien. Typisch sind die Verkleidungen aus handgefertigter Majolika-Keramik oder Naturstein sowie hohe Wirkungsgrade bei niedrigen Emissionen. |
Technische Daten
- Nennwärmeleistung: 25,8 kW
- Nennwärmeleistung wasserseitig: 23 kW
- Nennwärmeleistung luftseitig: 2,8 kW
- Wirkungsgrad: 91 %
- Max. Raumheizvermögen: 740 m³
- CO-Emission: 150 mg/cm³
- Feinstaubemission: 7 mg/m³
- Abgasmassenstrom: 14 g/s
- Abgastemperatur am Stutzen: 193 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 100 mm – vorne 800 mm
- Maße (H x B x T): 1243 x 596 x 737 mm
- Gewicht: 235 kg
- Ø Rauchrohranschluss: 100 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 60 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Brennraum: Stahl
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 2,5 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 5 Pa
- Fassungsvermögen Pelletbehälter: 38 kg
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, CE, DIN 18896, EN 13384, EN 16510, EcoDesign-Richtlinie, Flamme Verte, V 18160-1
Bedienungsanleitung zum Download (pdf 6.3 Mb)
