Beschreibung

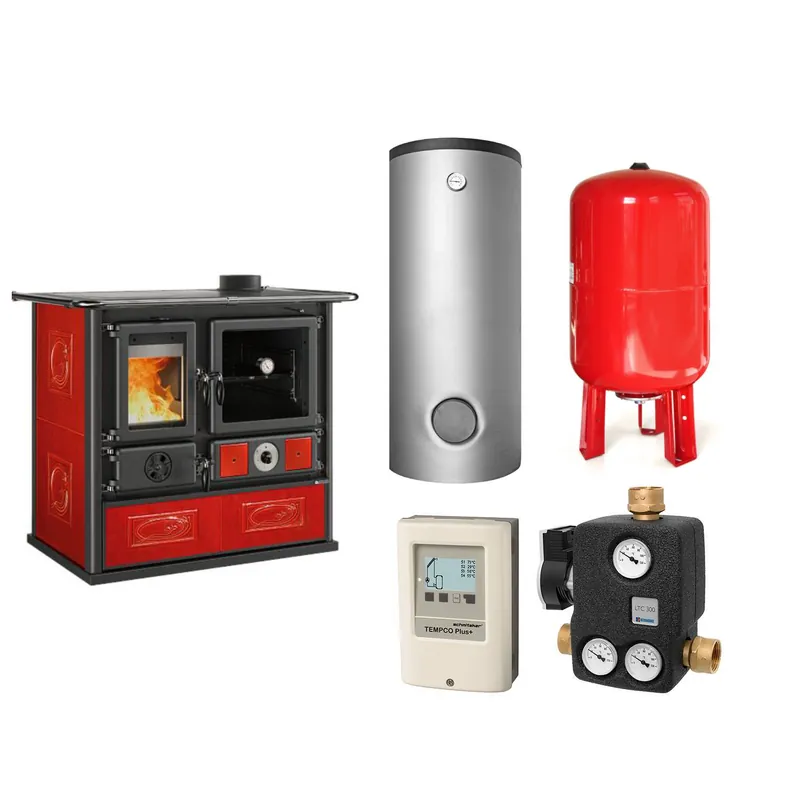

Dieses Komplett-Set umfasst folgende Komponenten
- 1x La Nordica TERMOROSA DSA.16 Keramik – Bordeauxrot Kaminofen
- 1x Pufferspeicher TPSM 600 (560 Liter) inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- 1x Kesselsicherheitsgruppe WATTS KSG 30
- 1x ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x KFE-Kugelhahn G1/2″ Afriso
- 2x Tauchhülse TG 1/2 Zoll Watts
- 1x Schnellentlüfter 12bar Afriso
Details zum wasserführenden Küchenofen La Nordica Termorosa DSA 16
Im La Nordica Termorosa DSA 16 Küchenofen Komplett-Set steckt ein wasserführender Ofen mit Backfach und gusseiserner Herdplatte, der mit 15 mg/m³ Feinstaub und 650 mg/cm³ CO zu den emissionsärmsten Geräten dieser Set-Reihe gehört.
Von 11 kW Nennwärmeleistung gehen 7 kW in den Heizkreislauf. Der Wirkungsgrad liegt bei 86 %, das Raumheizvermögen bei 315 m³. Die Keramikverkleidung in Bordeauxrot ist glasiert, dadurch farbbeständig und unempfindlich gegen Spritzer beim Kochen.
Besonderheiten des wasserführenden Küchenofens La Nordica Termorosa DSA 16
- Backfach von 30 × 33 × 41 cm: Der Backraum macht aus dem Ofen einen vollwertigen Herd für Brot, Pizza oder Auflauf.
- Herd- und Topplatte aus Gusseisen: Beide Platten speichern Wärme und lassen sich zum Ankochen oder Warmhalten nutzen.
- Niedrige Emissionswerte: Mit 15 mg/m³ Feinstaub und 650 mg/cm³ CO liegt der Ofen unter den Werten der übrigen Geräte dieser Reihe.
- Rauchrohr wahlweise oben oder hinten: Der Anschluss mit 150 mm Durchmesser lässt sich nach oben oder nach hinten führen, was die Platzierung im Raum erleichtert.
- Großer Aschekasten und Holzschublade: Beides ist von vorn zugänglich, sodass Reinigung und Nachlegen ohne Umstellen gelingen.
Zulassungen und erfüllte Anforderungen des wasserführenden Küchenofens La Nordica Termorosa DSA 16
- BImSchV Stufe 2
- EcoDesign-Richtlinie 2015/1186
- EN 16510
- EN 13384
- DIN 18896
- Flamme Verte
- CE
Details zum Pufferspeicher TPSM 600 (560 Liter)
Der Pufferspeicher TPSM 600 fasst 560 Liter Heizwasser und ist über acht Muffen mit 1,5 Zoll sowie vier Fühlermuffen anschlussfertig vorbereitet. Die Fühlerklemmleiste erlaubt es, die Temperaturfühler auf der gewünschten Höhe zu setzen und so die Schichtung im Speicher gezielt auszunutzen.
Der Pufferspeicher TPSM 600 (560 Liter) verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 1x 1,5 Zoll für Anschluss oben
- 4x 0,5 Zoll für Messfühler/Thermometer
Im La Nordica Termorosa DSA 16 Küchenofen Komplett-Set ist der Einbau einer elektrischen Heizpatrone bis 7,5 kW im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (zum Beispiel Rohre oder Schellen). Diese Komponenten sind nicht Teil des Angebotes.
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie bei uns. Gern kombinieren wir auch andere wasserführende Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
Das Set enthält den Ofen, den Speicher, die Kesselsicherheitsgruppe, die Rücklaufanhebungsgruppe mit Hocheffizienzpumpe, das Ausdehnungsgefäß mit 80 Litern samt Kappenventil, den Differenzregler TEMPCO Plus+ mit drei Fühlern sowie Schnellentlüfter, KFE-Kugelhahn und Tauchhülse. Nicht enthalten sind Rauchrohre zum Schornstein, Rohrleitungen, Dämmmaterial und Kleinteile für die Verlegung, da diese von Ihrem Aufstellort abhängen. Auch die Montage selbst ist nicht Teil des Sets.
Wofür brauche ich den Pufferspeicher im Set?
Ein wasserführender Ofen erzeugt seine Wärme in wenigen Stunden, verbraucht wird sie aber über den ganzen Tag. Der Pufferspeicher TPSM 600 nimmt die 560 Liter warmes Heizwasser auf und gibt es nach Bedarf an Heizkörper oder Fußbodenheizung ab. Dadurch kann der Ofen im wirkungsgradgünstigen Volllastbetrieb laufen, statt gedrosselt zu schwelen. Ohne Speicher ließe sich die wasserseitige Leistung nicht sinnvoll abführen.
Welcher Schornstein ist für das Set nötig?
Das Rauchrohr hat 150 mm Durchmesser und kann nach oben oder nach hinten geführt werden, was bei der Platzierung hilft. Die Eignung Ihres Schornsteins berechnet der Schornsteinfeger nach EN 13384, die Aufstellung richtet sich nach DIN 18896. Weil der Ofen für Mehrfachbelegung nach Bauart 1 zugelassen ist, lässt sich der Schornstein unter Umständen mit einer weiteren Feuerstelle gemeinsam nutzen.
Kann ich mit dem Ofen auch kochen und backen?
Ja, der Ofen hat ein Backfach von 30 × 33 × 41 cm sowie eine Herdplatte und eine Topplatte aus Gusseisen. Damit können Sie backen, schmoren und Speisen warmhalten. Die Temperatur richtet sich nach der aktuellen Feuerleistung, die Sie über die getrennte Primär- und Sekundärluft regeln. Für Brot oder Pizza heizen Sie den Ofen vorher gut durch.
Kann ich das Set selbst installieren?
Den Ofen aufstellen und das Rauchrohr stecken können handwerklich geübte Käufer meist selbst, die hydraulische Einbindung sollte aber ein Heizungsfachbetrieb ausführen. Er berechnet die Leitungsquerschnitte, stellt den Vordruck des Ausdehnungsgefäßes ein, entlüftet die Anlage und parametriert die Regelung. Hinzu kommt die Abnahme durch den Schornsteinfeger, ohne die die Feuerstätte nicht in Betrieb gehen darf. Fehler bei Absicherung oder Rücklauftemperatur führen schnell zu Schäden am Ofen.
Lässt sich der Speicher später elektrisch nachheizen?
Ja, alle sechs Speichervarianten haben eine 1,5-Zoll-Muffe für eine elektrische Heizpatrone bis 7,5 kW. Damit können Sie Stromüberschuss einer Photovoltaikanlage in Wärme umwandeln oder im Sommer den Ofen aus lassen und trotzdem Warmwasser bereitstellen. Auch für längere Abwesenheiten ist das praktisch, weil die Anlage dann nicht auskühlt. Die Heizpatrone ist nicht Teil des Sets: Sie wird vom Fachbetrieb eingeschraubt und elektrisch angeschlossen, der die Absicherung im Verteiler gleich mit auslegt. Ob sich der Betrieb rechnet, hängt vom Stromtarif und der Größe Ihrer PV-Anlage ab.
|
La NordicaItalienische Ofentradition seit 1968 La Nordica-Extraflame ist eine italienische Unternehmensgruppe aus Montecchio Precalcino in Norditalien, die seit 1968 Kaminöfen, Holzherde und Pelletöfen entwickelt und in über 50 Länder vertreibt. Charakteristisch sind die handgefertigten Majolika-Keramikverkleidungen und robusten Gusseisen-Brennräume, die italienische HandwerkPIDnst mit moderner Heiztechnik verbinden. Die gesamte Fertigung erfolgt vollständig in Italien auf fünf Produktionsstandorten mit über 200 Modellen im Sortiment. |
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- Anschluss: 1″ IG
- Max. Betriebstemperatur: 130 °C
Ausdehnungsgefäß für Heizung 80L
- Maße (H x B x T): 850 x Ø 415 x Ø 415 mm
- Gewicht: 13,21 kg
- Anschluss: 1″
- Temperaturbereich: -10 °C bis +100 °C
- Vordruck: 1,5 bar
- Fassungsvermögen: 80 l
- Innenmaterial: Spezialgummi-Membran
- Max. Betriebsdruck: 8
Pufferspeicher TPSM 600 (560 Liter)
- Maße ohne Isolierung (H x B x T): 1650 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 92 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 560 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- Maße (H x B x T): 163 x 52 x 52 mm
- Leistungsaufnahme: 0,5-2,5 W
- Spannung: 240 V
- Lieferumfang: 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich: 0 °C – 40 °C
- Betriebstemperatur: 40 °C
- Modell: TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage: Wandmontage, optional Schalttafeleinbau
- Schutzart: IP40
- Schutzklasse: II
Tauchhülse TG 1/2 Zoll Watts
- Länge: 100 mm
- Maße (H x B x T): XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur: 500 °C
- Max. Betriebstemperatur: 500 °C
- Max. Betriebsdruck: 8
Thermische Ablaufsicherung Watts STS20
- Anschluss: 3/4″
- Länge des Kapillarrohrs: 1,3 m
ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- Maße (H x B x T): 254 x 213 x 118 mm
- Gewicht: 45751 kg
- Pumpe: Hocheffizienzpumpe 4 m
- Anschluss: 1″
- Empfohlene Kesselleistung: 50 kW
Kesselsicherheitsgruppe WATTS KSG 30
- Betriebsdruck: 3 bar
- Temperaturbereich: -10-115°C
- Betriebstemperatur: 115 °C
- Isolierung: Polystrol-Halbschalen
- Max. Betriebstemperatur: 115 °C
KFE-Kugelhahn G1/2″ Afriso
- Anschluss: 1/2″
Schnellentlüfter 12bar Afriso
- Betriebsdruck: 12 bar
- Anschluss: 3/8″
- Temperaturbereich: 110 °C
- Max. Betriebsdruck: 10
La Nordica TERMOROSA DSA.16 Keramik – Bordeauxrot Kaminofen
- Nennwärmeleistung: 11 kW
- Wirkungsgrad: 86 %
- Max. Raumheizvermögen: 315 m³
- CO-Emission: 650 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgasmassenstrom: 8,2 g/s
- Abgastemperatur am Stutzen: 206 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 300 mm – vorne 1000 mm
- Maße (H x B x T): 855 x 1030 x 664 mm
- Maße Brennraum (H x B x T): 270 x 256 x 400 mm
- Maße Backfach (H x B x T): 300 x 330 x 410 mm
- Gewicht: 217 kg
- Ø Rauchrohranschluss: 150 mm
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 855 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 27 cm
- Brennstoffverbrauch: 3,1 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 4 Pa
- Brenndauer: 0,8 h
