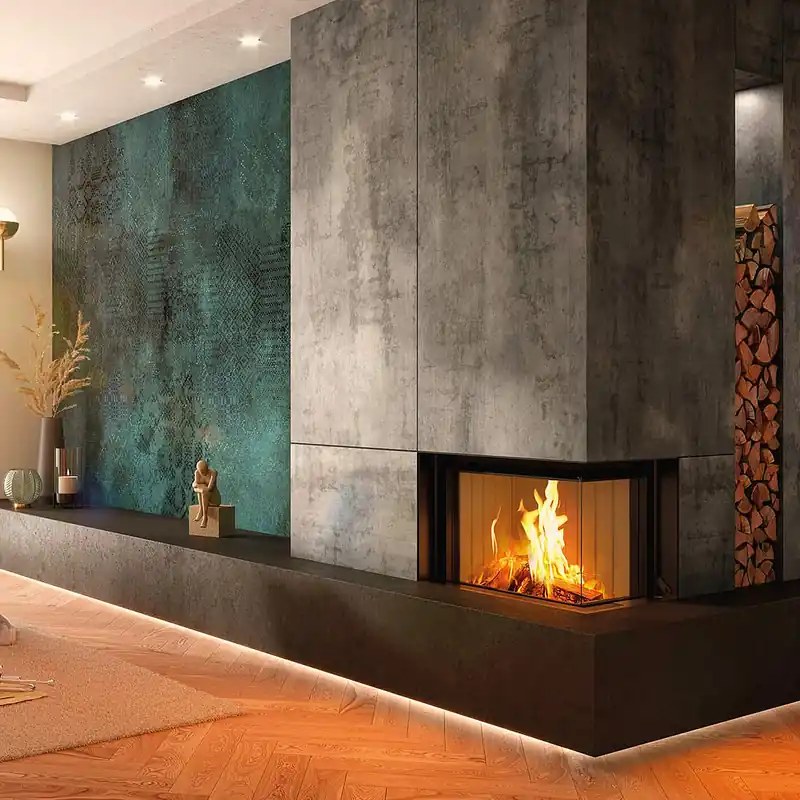

Spartherm Premium V-2R-68h Kamineinsatz2-seitiger Eckkamin rechts, RLU, 9,6 kW Klasse A+
Der Spartherm Premium V-2R-68h Kamineinsatz ist die raumluftunabhängige Rechtsvariante der 68h-Eckfamilie. Identische Größe wie der V-2L-68h (772 mm breit, 68,4 cm Brennraumbreite)aber mit Türanschlag rechts und RLU-Betrieb: Verbrennungsluft vollständig von außen, geprüft nach BImSchV.
9,6 kW, Energieeffizienzklasse A+, 28 mg/m³ Staub, 82 % Wirkungsgrad. Getrennte Primär- und Sekundärluft. Automatisch öffnende Schiebetür per CAIR App. Für Passivhäuser und gut gedämmte Gebäude geeignet.
Besonderheiten & Vorteile
- RLU raumluftunabhängig: Verbrennungsluft vollständig von außenkein Sauerstoffentzug aus dem Wohnraum, ideal für Passivhäuser.
- Eckkamin 2-seitig (Türanschlag rechts, 68,4 cm Brennraum): Großformatige Feuersicht von beiden Seitenlinksseitige Zugangssituation.
- Getrennte Primär-/Sekundärluft: Optimierte Verbrennungweniger Ruß, sauberere Scheibe, niedrigere Emissionen.
- 9,6 kW, Klasse A+, 28 mg/m³: Hohe Leistung bei niedrigen Emissionen.
- Automatisch öffnende Schiebetür (CAIR App): Smarte Kamin-Assistenzfunktionen: Zugluftsteuerung, Abbrandüberwachung, elektrische Feuerraumtür.
- Scheibenspülung: Automatische Reinigung der Scheibe während des Betriebsdauerhaft freie Sicht.
Anwendung & Einbau
Der Spartherm Premium V-2R-68h Kamineinsatz misst 772 mm × 597 mm (B×T), Brennraumhöhe 50,1 cm, Gewicht 310 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 625 mm. Sicherheitsabstände: 50 mm hinten, 30 mm seitlich, 500 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm. RLU-Zuluft Ø 150 mm (unten, 366 mm Mitte) bauseits einplanen.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchVDeutsche Emissionsschutznorm.
Der Spartherm Premium V-2R-68h ist raumluftunabhängig (RLU)die gesamte Verbrennungsluft kommt von außen. Der V-2L-68h hat einen externen Zuluftanschluss (Ø 150 mm), aber keine vollständige RLU-Zulassung. Außerdem hat der V-2L-68h einen integrierten Sicherheitswärmetauscher und verstellbare Füße, die beim V-2R-68h nicht vorhanden sind. Für Passivhäuser ist der V-2R-68h die bessere Wahl.
Für welche Gebäude ist der V-2R-68h geeignet?
Dank raumluftunabhängigem Betrieb eignet sich der Spartherm Premium V-2R-68h besonders für gut gedämmte Gebäude wie Niedrigenergiehäuser, KfW-40-Gebäude oder Häuser mit kontrollierter Wohnraumlüftung (KWL). Die Verbrennungsluft wird komplett von außen zugeführtkein Druckunterschied, kein Konflikt mit der Lüftungsanlage.
Was leisten die smarten Kamin-Assistenzfunktionen (CAIR)?
Die CAIR Kamin-Assistenzfunktionen des Spartherm Premium V-2R-68h umfassen Zugluftsteuerung (automatische Anpassung der Verbrennungsluft), Abbrandüberwachung (Temperatur- und Brennphasenkontrolle) und elektrische Feuerraumtür (automatisches Öffnen/Schließen). Alles wird digital über die CAIR-App auf dem Smartphone gesteuert und überwacht.
Welcher Schornstein ist erforderlich?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 625 mm. RLU-Zuluft Ø 150 mm (unten, 366 mm Mitte) bauseits einplanen. Ein Schornsteinfeger dimensioniert und genehmigt die gesamte Anlage vor Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 9,6 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1137 mg/cm³
- Feinstaubemission: 28 mg/m³
- Abgasmassenstrom: 8,8 g/s
- Abgastemperatur am Stutzen: 276 °C
- Mindestabstand zu brennbaren Materialien: hinten 50 mm – seitlich 30 mm – vorne 500 mm
- Maße (H x B x T): 1636 x 772 x 597 mm
- Maße Brennraum (H x B x T): 501 x 684 x 407 mm
- Gewicht: 310 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1625 mm
- Ø Externe Zuluft: 150 mm
- Richtung Zuluftanschluss: unten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 25.9 Mb)
