Beschreibung

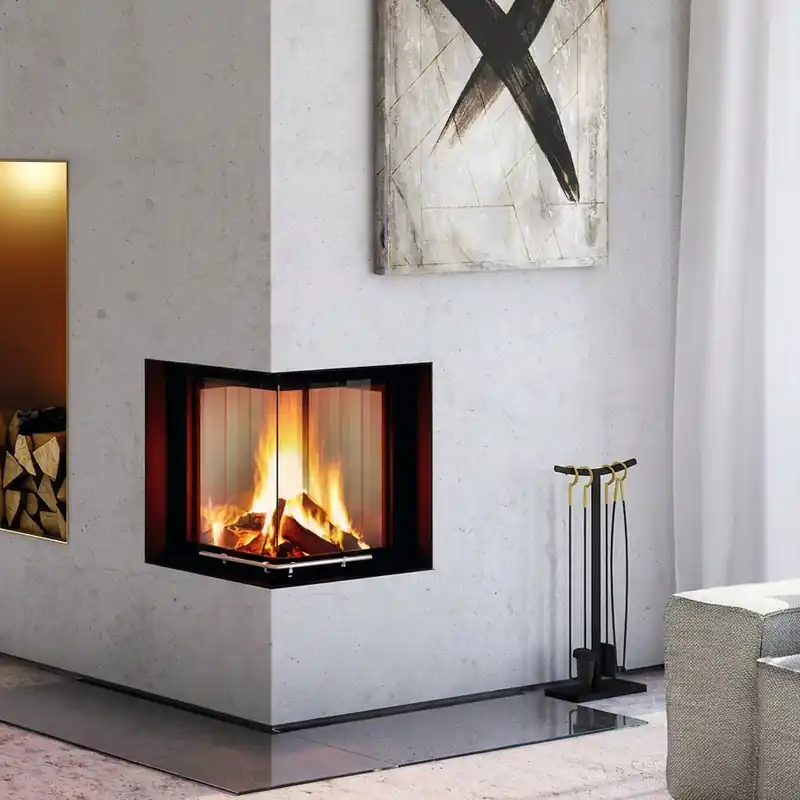

Spartherm Mini 2LRh Kamineinsatz2-seitig, externe Zuluft, hochschiebbare Tür, S-ESAM und CAIR
Der Spartherm Mini 2LRh Kamineinsatz kombiniert zweiseitige Feuersicht mit externer Verbrennungsluft (Ø 125 mm) und automatischer Scheibenmechanik S-ESAM. Die hochschiebbare Tür und die optional zusätzliche Drehtür bieten maximalen Einbaukomfort.
Mit 7 kW, Energieeffizienzklasse A, 34 mg/m³ Staubemission und 80 % Wirkungsgrad. CAIR-Assistenzfunktionen per App steuerbar: intelligent, emissionsarm und bequem. Betriebsspannung 230 V.
Besonderheiten & Vorteile
- 34 mg/m³ Staub: 15 % unter dem BImSchV-Grenzwertemissionsarmer Betrieb für höchste Umweltstandards.
- 2-seitig (2LRh): Feuersicht beidseitigLR für links-rechts, h für hochschiebbar.
- S-ESAM automatische Scheibenmechanik: Motorisierte Scheibenböffnung per App oder Knopfdruckbequem, sicher, ohne Kontakt mit heißem Glas.
- Externe Verbrennungsluft (Ø 125 mm): Raumluftunabhängiger Betrieb integriertkein Einzelgutachten für Passivhäuser nötig.
- Hochschiebbare Tür + Drehtür: Zwei Türmechaniken kombiniert für verschiedene Einbausituationen.
- CAIR-Assistenzfunktionen: Intelligente Steuerung, Wärme speichern und ökonomisch heizen per App.
Anwendung & Einbau
Der Spartherm Mini 2LRh Kamineinsatz misst 515 mm Breite × 561 mm Tiefe; Höhe bis RR-Anschluss 1.360 mm. Rauchrohr Ø 180 mm, Anschluss oben oder hinten. Externe Zuluft (Ø 125 mm). Gewicht 199 kg. SA: 300 mm hinten, 300 mm seitlich, 500 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck, 230 V.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- CE-ZeichenEuropäische Konformität.
Mini steht für das kompakte Format, 2 für zweiseitige Verglasung, LR für links-rechts (Drehtür kann in beide Richtungen angeschlagen werden) und h für hochschiebbare Tür. Der Spartherm Mini 2LRh bietet also die meiste Flexibilität bei der Türwahlplus externe Verbrennungsluft und S-ESAM für vollautomatischen Komfort.
Worin unterscheidet sich der Mini 2LRh vom Mini 2L und 2R?
Während Mini 2L (Türanschlag fest links) und Mini 2R (Türanschlag fest rechts) je eine feste Klapptür haben, bietet der Spartherm Mini 2LRh eine hochschiebbare Tür und eine Drehtür, die links oder rechts angeschlagen werden kann. Zusätzlich ist er großzügiger (515 mm × 561 mm statt 506 mm × 506 mm), schwerer (199 kg) und hat externe Verbrennungsluft integriert.
Ist S-ESAM bei einem kleinen Kamineinsatz wirklich sinnvoll?
Ja, besonders bei Tunnelkaminen oder bei Einbausituationen, bei denen der Zugang eingeschränkt ist. S-ESAM öffnet die Scheibe des Spartherm Mini 2LRh motorisiert per App oder Knopfdruckohne jeglichen Kontakt mit dem heißen Glas. Gerade bei zweiseitiger Verglasung, wo man von mehreren Positionen aus auf den Kamin zugreift, erhöht S-ESAM den Bedienkomfort deutlich.
Welchen Schornstein brauche ich für den Mini 2LRh?
Rauchrohr Ø 180 mm, Anschluss oben oder hinten, 12 Pa Mindestförderdruck. Die externe Zuluft (Ø 125 mm) ist fest integriert und muss bauseits in die Kaminarchitektur eingeplant werden. Ein Schornsteinfeger prüft und genehmigt die Gesamtanlage vorab.
Welche Sicherheitsabstände hat der Mini 2LRh?
300 mm hinten, 300 mm seitlich, 500 mm vornedeutlich enger als die anderen Mini-Modelle (500 mm seitlich, 800 mm vorne). Das erleichtert die Integration in kompakte Raumsituationen erheblich.
Ist der Mini 2LRh für Passivhäuser geeignet?
Ja. Die externe Verbrennungsluft (Ø 125 mm) ist beim Spartherm Mini 2LRh fest integriertkein optionales Extra, sondern Standard. Raumluftunabhängiger Betrieb ist damit gewährleistet. Der Schornsteinfeger nimmt die Anlage vorab ab.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 7 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 34 mg/m³
- Abgasmassenstrom: 6,2 g/s
- Abgastemperatur am Stutzen: 343 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 300 mm – vorne 500 mm
- Maße (H x B x T): 1360 x 515 x 561 mm
- Maße Brennraum (H x B x T): 458 x 466 x 466 mm
- Gewicht: 199 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1360 mm
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 29.1 Mb)
