Beschreibung

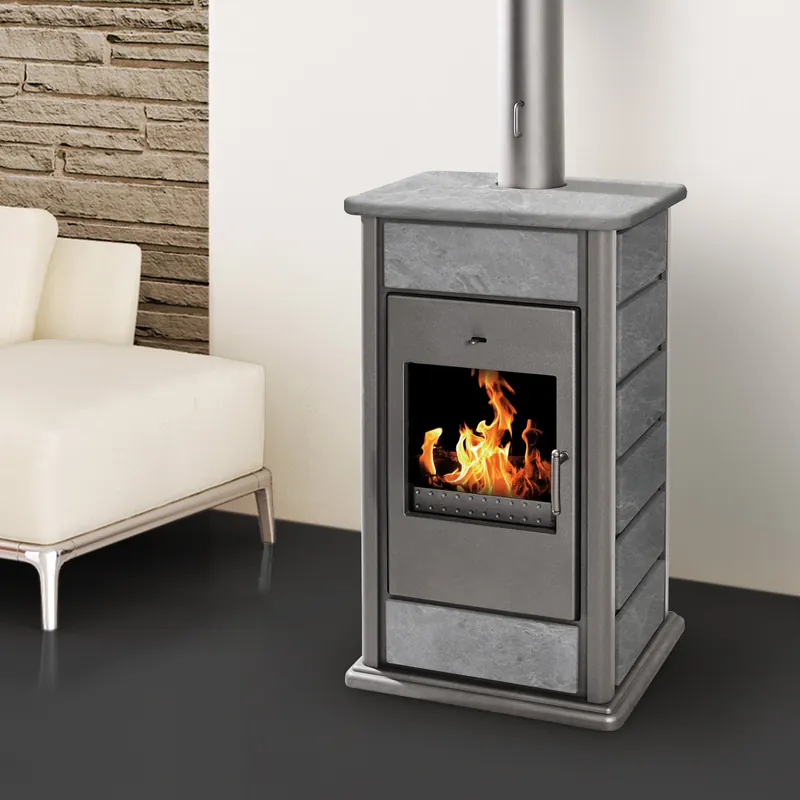

Schmitzker Alicante EVO wasserführender KaminofenWärme für Raum und Heizung
Der Schmitzker Alicante EVO wasserführende Kaminofen gibt seine Wärme nicht nur an den Aufstellraum ab, sondern speist einen großen Teil davon in Ihr Heizsystem ein. Von der Gesamtleistung von 16,3 kW gehen rund 10,1 kW als Warmwasser an Heizkörper, Fußbodenheizung oder einen Pufferspeicher, während etwa 6,2 kW den Raum selbst erwärmen.
Der Ofen verbrennt Scheitholz, ist massiv aus Gusseisen gebaut und mit rund 278 kg ein echtes Schwergewicht. Die hochwertige Natursteinverkleidung ist in mehreren Ausführungen erhältlich; gefertigt wird der Alicante EVO in Deutschland.
Besonderheiten & Vorteile
- Wasserführende Technik: Rund 10,1 kW gehen ins Heizungswasser und entlasten so Ihre Zentralheizung, während der Ofen zugleich den Wohnraum erwärmt.
- Massive Gusseisenkonstruktion: Mit rund 278 kg ist der Alicante EVO robust gebaut, speichert Wärme gut und ist auf lange Lebensdauer ausgelegt.
- Hochwertige Natursteinverkleidung: Die Verkleidung aus Naturstein ist in mehreren Ausführungen erhältlich und speichert zusätzlich Wärme.
- Getrennte Primär- und Sekundärluft: Die Luftzufuhr lässt sich gezielt regeln, was einen sauberen Abbrand unterstützt.
- Anschluss für externe Verbrennungsluft: Der Ofen kann seine Verbrennungsluft über einen externen Zuluftanschluss beziehen.
- Zulassung für DE, AT und CH: Der Alicante EVO ist für Deutschland, Österreich (15a B-VG) und die Schweiz (LRV) zugelassen.
Anwendung & Einsatzbereich
Als wasserführender Ofen entfaltet der Schmitzker Alicante EVO wasserführende Kaminofen seinen Nutzen vor allem in Verbindung mit einem Pufferspeicher, der die erzeugte Wärme aufnimmt und im Haus verteilt. Die hydraulische Einbindung an den Heizkreislauf sollte ein Fachbetrieb planen und ausführen.
Für den Anschluss ist ein Rauchrohr mit 150 mm Durchmesser oben vorgesehen, bei einem Förderdruck von rund 12 Pa. Da der Ofen rund 278 kg wiegt, sollten Sie die Tragfähigkeit des Untergrunds prüfen; nach vorn planen Sie etwa 80 cm Abstand zu brennbaren Materialien ein. Lassen Sie die Eignung Ihres Schornsteins vorab vom Schornsteinfeger prüfen.
Zulassungen & Normen
- DIN EN 16510Aktuelle europäische Norm für häusliche Feuerstätten.
- BImSchV Stufe 2Erfüllt die 2. Stufe der Bundesimmissionsschutzverordnung und ist dauerhaft zugelassen.
- 15a B-VG (Österreich) & LRV (Schweiz)Erfüllt zusätzlich die Emissionsvorgaben für Österreich und die Schweiz.
- EN 1856 / DIN EN 13384Grundlagen für die Anforderungen an den Schornstein und dessen Auslegung.
Wasserführend heißt, dass der Ofen einen großen Teil seiner Wärme an das Heizungswasser abgibt. Beim Alicante EVO gehen von 16,3 kW Gesamtleistung rund 10,1 kW ins Heizsystem und etwa 6,2 kW in den Aufstellraum. So heizen Sie den Wohnraum mit dem sichtbaren Feuer und unterstützen gleichzeitig Heizkörper, Fußbodenheizung oder die Warmwasserbereitung im übrigen Haus.
Brauche ich einen Pufferspeicher?
Für einen sinnvollen Betrieb ist ein Pufferspeicher dringend zu empfehlen. Er nimmt die vom Ofen erzeugte Wärme auf, speichert sie und gibt sie bedarfsgerecht an das Heizsystem ab. Ohne Puffer ließe sich die wasserseitige Leistung kaum sinnvoll nutzen. Die passende Größe und die Einbindung plant ein Heizungsfachbetrieb passend zu Ihrem Haus.
Für welches Haus eignet sich der Alicante EVO?
Mit einer wasserseitigen Leistung von rund 10,1 kW eignet sich der Ofen als kräftige Ergänzung oder teilweise Entlastung der Zentralheizung in Einfamilienhäusern. Wie groß der Beitrag zur Gesamtheizung ausfällt, hängt von Dämmung, Wohnfläche und Heizverhalten ab. Ein Fachbetrieb kann einschätzen, wie gut sich der Ofen in Ihr bestehendes Heizsystem einfügt.
Welche Verkleidungen sind erhältlich?
Der Alicante EVO ist mit hochwertiger Natursteinverkleidung in mehreren Ausführungen erhältlich, sodass Sie die Optik an Ihren Wohnstil anpassen können. Der Naturstein bringt zusätzlich Speichermasse mit und gibt die Wärme nach dem Abbrand als angenehme Strahlungswärme wieder ab. Welche Ausführung lieferbar ist, entnehmen Sie der jeweiligen Produktvariante.
Welchen Schornstein benötigt der Alicante EVO?
Vorgesehen ist ein Rauchrohranschluss mit 150 mm Durchmesser oben, bei einem Förderdruck von rund 12 Pa. Da wasserführende Öfen besondere Anforderungen an Schornstein und hydraulische Einbindung stellen, sollten Sie beides vor dem Kauf von einem Fachbetrieb und dem Schornsteinfeger prüfen lassen.
|
SchmitzkerIntelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von , entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (1022 kW) zeichnen die in Deutschland gefertigten Geräte ausWärme mit Stil für das ganze Haus. |
Technische Daten
- Nennwärmeleistung: 16,3 kW
- Nennwärmeleistung wasserseitig: 10,1 kW
- Nennwärmeleistung luftseitig: 6,2 kW
- Wirkungsgrad: 78,4 %
- Max. Raumheizvermögen: 425 m³
- CO-Emission: 809 mg/cm³
- Abgasmassenstrom: 15,5 g/s
- Abgastemperatur am Stutzen: 287 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 200 mm – vorne 800 mm
- Gewicht: 278 kg
- Ø Rauchrohranschluss: 150 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 100 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Anthrazitgrau, Grau
- Material Verkleidung: Naturstein
- Material Brennraum: Feuerbeton, Schamotte, Vermiculite
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Brennstoffverbrauch: 4,65 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 1856, DIN EN 12977, EN 13384, EN 16510, Zulassung für die Schweiz nach LRV, Zulassung für Österreich nach 15a B-VG
- Farbe: Anthrazit
Bedienungsanleitung zum Download (pdf 1.1 Mb)
