Beschreibung

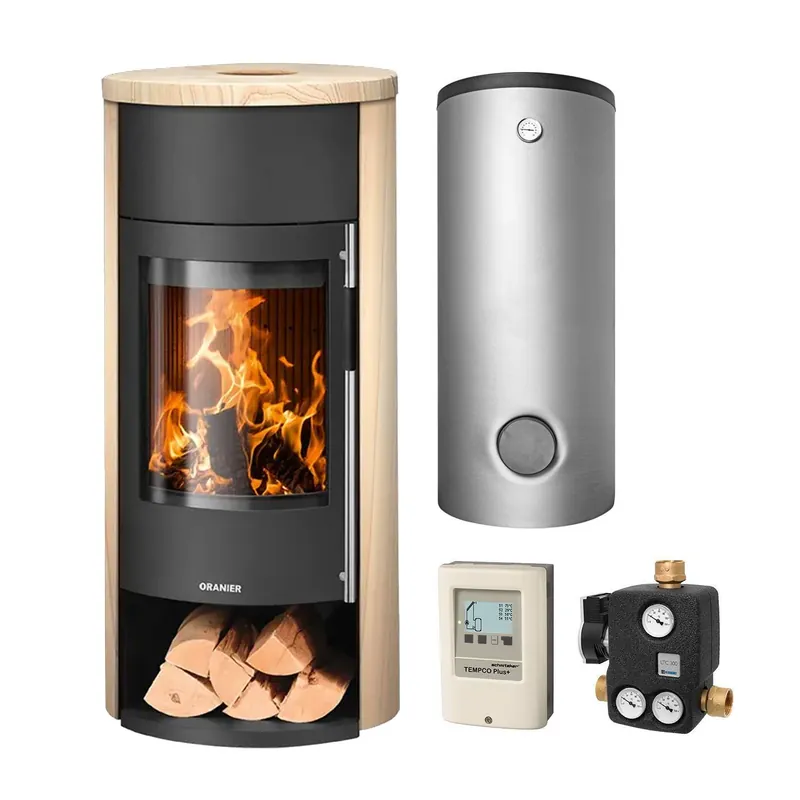

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Wasserführender Kaminofen Oranier Polar Neo Aqua wasserführender Kaminofen Sandstein
- 1x Hygienespeicher SH 550 (560 Liter) inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kesselsicherheitsgruppe Kesselsicherheitsgruppe WATTS KSG 30
- 1x Rücklaufanhebungsgruppe ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Temperatur-Differenz-Controller Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Thermische Ablaufsicherung Watts STS20
- 1x KFE-Kugelhahn G1/2″ Afriso
- 1x Anschluss-Set, bestehend aus 2 Tauchhülsen und 1 Schnellentlüfter
Details zum wasserführenden Kaminofen Oranier Polar Neo Aqua wasserführender
null Technische Daten Nennwärmeleistung: 10,5 kW Nennwärmeleistung wasserseitig: 6 kW Nennwärmeleistung luftseitig: 4,5 kW Wirkungsgrad: 80,8 % Max. Raumheizvermögen: 195 m³ CO-Emission: 1309 mg/cm³ Feinstaubemission: 40 mg/m³ Abgasmassenstrom: 9,9 g/s Abgastemperatur am Stutzen: 271 °C Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 450 mm – vorne 1300 mm Maße (H x B x T): 1319 x 587 x 505 mm Gewicht: 183 kg Ø Rauchrohranschluss: 150 mm Richtung Rauchrohranschluss: hinten, oben Höhe Unterkante bis Mitte Rauchrohrstutzen: 1319 mm Ø Externe Zuluft: 100 mm Richtung Zuluftanschluss: hinten, unten Farbe Korpus: Schwarz Material Verkleidung: Sandstein Material Brennraum: Feuerbeton, Vermiculite Material Verglasung: Glaskeramik Zugelassene Brennstoffe: Holz, Holzbriketts Max. Länge des Brennmaterials: 33 cm Notwendiger Förderdruck bei Nennwärmeleistung: 11 Pa Thermische Ablaufsicherung inklusive Mehrfachbelegung / Bauart: Ja / Bauart 1 Integrierte Scheibenspülung Getrennte Primär- und Sekundärluftsteuerung Für 24 h Dauerbetrieb geeignet: ja Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, EN 16510, EcoDesign-Richtlinie Lieferumfang: Thermische Ablaufsicherung ist enthalten Farbe: Sandstein Bedienungsanleitung zum Download (pdf 13.4 Mb) Technikdatenblatt zum Download (pdf 0.5 Mb)
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Oranier Polar Neo Aqua wasserführender
- BImSchV Stufe 2
- EcoDesign
Details zum Hygienespeicher SH 550 (560 Liter)
Der hochwertige Pufferspeicher SH 550 mit integrierter Brauchwassererwärmung ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern etc. ist kein Problem. Der Wärmetauscher aus Edelstahlwellrohr ist fest eingeschweißt.
Der Hygienespeicher SH 550 (560 Liter) verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 1x 1,5 Zoll für Anschluss oben
- 4x 0,5 Zoll für Messfühler/Thermometer
- 2x 1,25 Zoll für Brauchwasser
- 1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
|
OranierTechnik für Familien seit 1904 Oranier ist ein deutscher Hersteller mit Sitz in Haiger (Hessen), dessen Ursprünge bis ins frühe 17. Jahrhundert zurückreichen. Das Sortiment umfasst Kamin-, Pellet- und wasserführende Öfen mit Verkleidungen aus Stahl, Naturstein oder Keramik. Die hauseigene Dual Fire Technologie sorgt durch Nachverbrennung der Restgase für eine besonders effiziente Brennstoffausnutzung. Zur Unternehmensgruppe gehört auch die Marke Justus. |
Hygienespeicher SH 550 (560 Liter)
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 129 kg
- Wärmetauscher: 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 522 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Polyesterfaser-Vlies
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Oranier Polar Neo Aqua wasserführender Kaminofen Sandstein
- Nennwärmeleistung: 10,5 kW
- Nennwärmeleistung wasserseitig: 6 kW
- Nennwärmeleistung luftseitig: 4,5 kW
- Wirkungsgrad: 80,8 %
- Max. Raumheizvermögen: 195 m³
- CO-Emission: 1309 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 9,9 g/s
- Abgastemperatur am Stutzen: 271 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm – seitlich 450 mm – vorne 1300 mm
- Maße (H x B x T): 1319 x 587 x 505 mm
- Gewicht: 183 kg
- Ø Rauchrohranschluss: 150 mm
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1319 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 11 Pa
- Lieferumfang: Thermische Ablaufsicherung ist enthalten
- Farbe: Sandstein
