Beschreibung

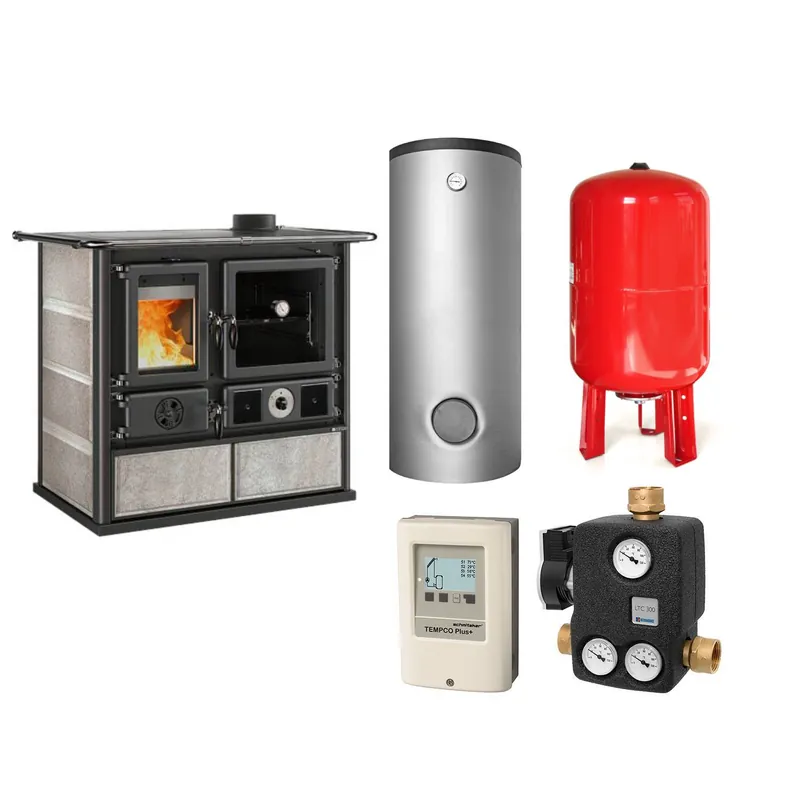

Dieses Komplett-Set umfasst folgende Komponenten
- 1x La Nordica Termorosa DSA Lean wasserführender Küchenofen Naturstein
- 1x Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- 1x Kesselsicherheitsgruppe WATTS KSG 30
- 1x ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x KFE-Kugelhahn G1/2″ Afriso
- 2x Tauchhülse TG 1/2 Zoll Watts
- 1x Schnellentlüfter 12bar Afriso
Details zum wasserführenden Küchenofen La Nordica Termorosa DSA Lean
Im La Nordica Termorosa DSA Lean Küchenofen Komplett-Set arbeitet ein Holzherd, auf dem Sie kochen und backen können, während er gleichzeitig Ihre Zentralheizung mit Wärme versorgt: Von den 12,4 kW Nennwärmeleistung gehen bis zu 6,9 kW in den Heizkreislauf, 5,4 kW bleiben als Strahlungswärme im Aufstellraum.
Mit 84 % Wirkungsgrad und einem Raumheizvermögen von 356 m³ deckt der Herd auch größere Wohnbereiche ab, der Feinstaubausstoß liegt bei 16 mg/m³. Die Natursteinverkleidung nimmt Wärme auf und gibt sie zeitversetzt an den Raum ab; mit 233 kg ist diese Ausführung die schwerere der beiden.
Besonderheiten des wasserführenden Küchenofens La Nordica Termorosa DSA Lean
- Kochplatte aus Gusseisen: Die geschliffene Herdplatte mit herausnehmbaren Ringen lässt Sie direkt über der Glut kochenvom Schmortopf bis zur Pfanne.
- Backfach mit Thermometer: Der Backraum von 30 × 33 × 41 cm reicht für Brot, Auflauf oder Flammkuchen; das eingebaute Thermometer zeigt die Temperatur, ohne dass Sie die Tür öffnen müssen.
- Sicherheitswärmetauscher: Der integrierte Wärmetauscher führt Überschusswärme ab und schützt den wasserführenden Kreis vor Überhitzung.
- Getrennte Primär- und Sekundärluft: Beide Luftwege lassen sich einzeln einstellen, was gemeinsam mit der Nachverbrennung den Feinstaubausstoß auf 16 mg/m³ begrenzt.
- Scheibenspülung: Ein Luftstrom entlang der Sichtscheibe hält den Blick auf das Feuer länger frei und reduziert das Nachreinigen.
Zulassungen und erfüllte Anforderungen des wasserführenden Küchenofens La Nordica Termorosa DSA Lean
- BImSchV
- EcoDesign 2022
- Flamme Verte
- DIN EN 13384-2
Details zum Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser
Der Kombispeicher THKE/F 600 teilt seine 560 Liter in 407 Liter Heizwasser und einen emaillierten Trinkwassertank mit 150 Litern, der mit 6 bar betrieben wird. Eine Magnesiumanode schützt die Emaillierung vor Korrosion und sollte bei der Wartung mitgeprüft werden. Ein separater Warmwasserspeicher wird damit überflüssig.
Der Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 4x 0,5 Zoll für Messfühler/Thermometer
- 3x 1 Zoll für Brauchwasser
- 1x 1,5 Zoll für Einschraubheizung
- 1x 0,5 Zoll für Entlüftung
Im La Nordica Termorosa DSA Lean Küchenofen Komplett-Set ist der Einbau einer elektrischen Heizpatrone bis 7,5 kW im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (zum Beispiel Rohre oder Schellen). Diese Komponenten sind nicht Teil des Angebotes.
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie bei uns. Gern kombinieren wir auch andere wasserführende Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
Das Set enthält den Ofen, den Speicher, die Kesselsicherheitsgruppe, die Rücklaufanhebungsgruppe mit Hocheffizienzpumpe, das Ausdehnungsgefäß mit 80 Litern samt Kappenventil, den Differenzregler TEMPCO Plus+ mit drei Fühlern sowie Schnellentlüfter, KFE-Kugelhahn und Tauchhülse. Nicht enthalten sind Rauchrohre zum Schornstein, Rohrleitungen, Dämmmaterial und Kleinteile für die Verlegung, da diese von Ihrem Aufstellort abhängen. Auch die Montage selbst ist nicht Teil des Sets.
Deckt der Kombispeicher auch das Warmwasser für Bad und Küche?
Ja. Im Kombispeicher THKE/F 600 steckt ein emaillierter Trinkwassertank mit 150 Litern, der vom Heizwasser umgeben und dadurch mitgeheizt wird. Für einen Zwei- bis Vierpersonenhaushalt reicht das im Alltag aus. Der Trinkwasserteil arbeitet mit 6 bar, der Heizungsteil mit 3 bar. Eine eingebaute Magnesiumanode schützt vor Korrosionlassen Sie sie bei der Wartung mit prüfen. Heizt der Ofen über längere Zeit nicht, übernimmt die Zentralheizung oder eine Heizpatrone.
Welcher Schornstein ist für das Set nötig?
Der Herd wird oben mit einem Rauchrohr angeschlossen, die Stutzenmitte liegt 79,2 cm über der Unterkante. Ob Ihr Schornstein geeignet ist, berechnet der Schornsteinfeger nach EN 13384er berücksichtigt dabei Querschnitt, Höhe und eine mögliche Mehrfachbelegung. Da der Herd nach Bauart 1 zugelassen ist, ist eine gemeinsame Nutzung mit einer weiteren Feuerstelle grundsätzlich möglich.
Kann ich auf dem Herd wirklich kochen und backen?
Ja. Die Herdplatte aus Gusseisen hat herausnehmbare Ringe, sodass Töpfe direkt über der Glut stehen. Das Backfach misst 30 × 33 × 41 cm und besitzt ein Thermometer in der Tür, mit dem Sie die Temperatur kontrollieren, ohne Wärme entweichen zu lassen. Die Leistung regeln Sie über die getrennte Primär- und Sekundärluft; für gleichmäßiges Backen lohnt es sich, den Herd vorher gut durchheizen zu lassen.
Kann ich das Set selbst installieren?
Den Ofen aufstellen und das Rauchrohr stecken können handwerklich geübte Käufer meist selbst, die hydraulische Einbindung sollte aber ein Heizungsfachbetrieb ausführen. Er berechnet die Leitungsquerschnitte, stellt den Vordruck des Ausdehnungsgefäßes ein, entlüftet die Anlage und parametriert die Regelung. Hinzu kommt die Abnahme durch den Schornsteinfeger, ohne die die Feuerstätte nicht in Betrieb gehen darf. Fehler bei Absicherung oder Rücklauftemperatur führen schnell zu Schäden am Ofen.
Lässt sich der Speicher später elektrisch nachheizen?
Ja, alle sechs Speichervarianten haben eine 1,5-Zoll-Muffe für eine elektrische Heizpatrone bis 7,5 kW. Damit können Sie Stromüberschuss einer Photovoltaikanlage in Wärme umwandeln oder im Sommer den Ofen aus lassen und trotzdem Warmwasser bereitstellen. Auch für längere Abwesenheiten ist das praktisch, weil die Anlage dann nicht auskühlt. Die Heizpatrone ist nicht Teil des Sets: Sie wird vom Fachbetrieb eingeschraubt und elektrisch angeschlossen, der die Absicherung im Verteiler gleich mit auslegt. Ob sich der Betrieb rechnet, hängt vom Stromtarif und der Größe Ihrer PV-Anlage ab.
|
La NordicaItalienische Ofentradition seit 1968 La Nordica-Extraflame ist eine italienische Unternehmensgruppe aus Montecchio Precalcino in Norditalien, die seit 1968 Kaminöfen, Holzherde und Pelletöfen entwickelt und in über 50 Länder vertreibt. Charakteristisch sind die handgefertigten Majolika-Keramikverkleidungen und robusten Gusseisen-Brennräume, die italienische HandwerkPIDnst mit moderner Heiztechnik verbinden. Die gesamte Fertigung erfolgt vollständig in Italien auf fünf Produktionsstandorten mit über 200 Modellen im Sortiment. |
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
- Anschluss: 1″ IG
- Max. Betriebstemperatur: 130 °C
Ausdehnungsgefäß für Heizung 80L
- Maße (H x B x T): 850 x Ø 415 x Ø 415 mm
- Gewicht: 13,21 kg
- Anschluss: 1″
- Temperaturbereich: -10 °C bis +100 °C
- Vordruck: 1,5 bar
- Fassungsvermögen: 80 l
- Innenmaterial: Spezialgummi-Membran
- Max. Betriebsdruck: 8
Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- Maße (H x B x T): 163 x 52 x 52 mm
- Leistungsaufnahme: 0,5-2,5 W
- Spannung: 240 V
- Lieferumfang: 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich: 0 °C – 40 °C
- Betriebstemperatur: 40 °C
- Modell: TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage: Wandmontage, optional Schalttafeleinbau
- Schutzart: IP40
- Schutzklasse: II
Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser
- Maße ohne Isolierung (H x B x T): 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 171 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 600 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebsdruck Brauchwasser: 6 bar
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1760 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasser: 150 l
- Volumen Heizwasser: 407 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Tauchhülse TG 1/2 Zoll Watts
- Länge: 100 mm
- Maße (H x B x T): XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur: 500 °C
- Max. Betriebstemperatur: 500 °C
- Max. Betriebsdruck: 8
Thermische Ablaufsicherung Watts STS20
- Anschluss: 3/4″
- Länge des Kapillarrohrs: 1,3 m
ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- Maße (H x B x T): 254 x 213 x 118 mm
- Gewicht: 45751 kg
- Pumpe: Hocheffizienzpumpe 4 m
- Anschluss: 1″
- Empfohlene Kesselleistung: 50 kW
Kesselsicherheitsgruppe WATTS KSG 30
- Betriebsdruck: 3 bar
- Temperaturbereich: -10-115°C
- Betriebstemperatur: 115 °C
- Isolierung: Polystrol-Halbschalen
- Max. Betriebstemperatur: 115 °C
KFE-Kugelhahn G1/2″ Afriso
- Anschluss: 1/2″
Schnellentlüfter 12bar Afriso
- Betriebsdruck: 12 bar
- Anschluss: 3/8″
- Temperaturbereich: 110 °C
- Max. Betriebsdruck: 10
La Nordica Termorosa DSA Lean wasserführender Küchenofen Naturstein
- Nennwärmeleistung: 12,4 kW
- Nennwärmeleistung wasserseitig: 6,9 kW
- Nennwärmeleistung luftseitig: 5,4 kW
- Wirkungsgrad: 84 %
- Max. Raumheizvermögen: 356 m³
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 16 mg/m³
- Abgasmassenstrom: 8,5 g/s
- Abgastemperatur am Stutzen: 259 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 20 mm – vorne 1000 mm
- Maße (H x B x T): 855 x 1030 x 664 mm
- Maße Brennraum (H x B x T): 270 x 256 x 400 mm
- Gewicht: 233 kg
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 792 mm
- Ø Externe Zuluft: 100 mm
- Max. Länge des Brennmaterials: 30 cm
- Brennstoffverbrauch: 3,5 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Brenndauer: 0,7 h
- Farbe: Naturstein
