Beschreibung

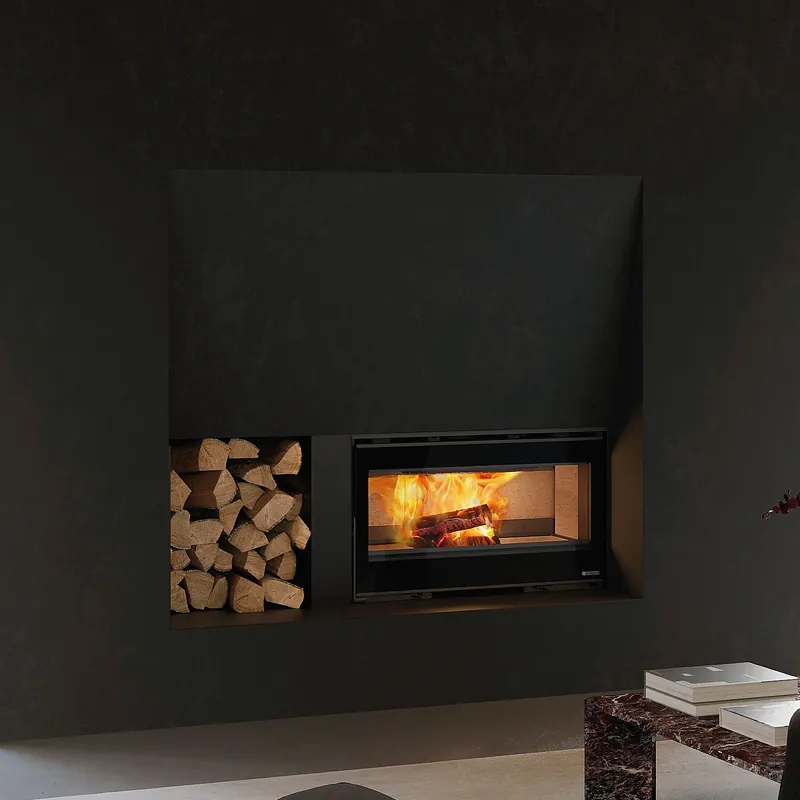

La Nordica INSERTO 100 LEANleistungsstarker Kamineinsatz mit BBC-Aussenluft und Gusseisen-Boden
Der La Nordica Kamineinsatz INSERTO 100 LEAN ist ein Einbaukamineinsatz für bestehende Kaminöffnungen mit bis zu 10,5 kW für Räume bis zu 301 m³. Der externe direkte Lufteinlass (BBC) macht ihn unabhängig von der Raumluftideal für Gebäude mit kontrollierter Lüftung. Die dicke Gusseisen-Bodenplatte und der Feuerraum aus Vermiculit garantieren hohe Langlebigkeit und Wärmespeicherung.
Die Lean-Konstruktion des INSERTO 100 LEAN ermöglicht einen schlankeren Einbau als herkömmliche Einsätze bei gleichwertiger Leistung. Hebegriffe erleichtern die Montage erheblich, der versenkbare Öffnungsgriff sorgt für einen bündigen, ästhetischen Abschluss.
Besonderheiten & Vorteile
- BBC-Aussenluft-Zuluft: Externer direkter Lufteinlass für raumluftunabhängigen Betriebunverzichtbar in Gebäuden mit Lüftungsanlage.
- Vermiculit-Feuerraum + Gusseisen-Bodenplatte: Optimale Kombination aus Wärmespeicherung und dauerhafter Festigkeit.
- Umkehrbarer Gusseisenrahmen: Flexible Montage je nach Einbausituation.
- Versenkbarer Öffnungsgriff: Bündiger Abschluss, ästhetisch und funktional.
- Hebegriffe: Erleichtern das Einsetzen und Positionieren des schweren Einsatzes.
- Ausziehbarer Aschekasten & MFB-Zulassung: Komfortables Entleeren und Betrieb in Mehrfachbelegungs-Schornsteinen möglich.
Anwendung & Einsatzbereich
Der La Nordica Kamineinsatz INSERTO 100 LEAN eignet sich für Wohnräume bis 301 m³ und ist besonders für Neubauten und sanierte Gebäude mit Belüftungsanlage konzipiert. Mit einem Brennstoffverbrauch von 1,53 kg/h und BBC-Luftversorgung lässt er sich effizient in moderne Gebäudehüllen integrieren. Der Einbau erfordert zwingend einen zugelassenen Ofenbauer oder SchornsteinfegerSelbsteinbau ist nicht zulässig.
Zulassungen & Normen
Zertifiziert nach EN 16510-1/2, CE, Ecodesign 2022, BImSchV, Flamme Verte, MFBfür den Betrieb in Deutschland zugelassen. Als Biomasse-Anlage ist der La Nordica Kamineinsatz INSERTO 100 LEAN je nach Bundesland und Programm über BAFA oder regionale Förderungen bezuschussbar.
Der INSERTO 100 LEAN ist für die Integration in bestehende Kaminöffnungen oder neue Einbaukamine konzipiert. Die genauen Einbaumaße sind in der Montageanleitung angegeben. Eine fachgerechte Anpassung der Umrandung und des Rauchabzugs übernimmt ein Ofenbauer oder Schornsteinfeger.
Was ist der BBC-Lufteinlass, und warum ist er wichtig?
BBC steht für den direkten externen Lufteinlass. Er ermöglicht den Betrieb ohne Raumluft, was in Gebäuden mit Lüftungsanlagen oder dichter Hülle entscheidend ist. Ohne BBC kann der Unterdruck der Lüftungsanlage die Verbrennungsluft entziehen und gefährliche Rückzüge verursachen.
Wie viel Leistung gibt der INSERTO 100 LEAN tatsächlich ab?
Die Nennwärmeleistung liegt zwischen 5,3 und 10,5 kWje nach Holzart, Trocknungsgrad und Luftzufuhr. Bei maximaler Beladung können Räume bis 301 m³ beheizt werden. Im Regelbetrieb liegt die tatsächliche Leistung im mittleren Bereich für eine längere Brenndauer.
Kann ich den INSERTO 100 LEAN selbst einbauen?
Nein. Der Einbau erfordert einen zugelassenen Ofenbaür oder Schornsteinfeger. Neben der Einpassung in die Kaminöffnung muss der Rauchabzug angepasst, die Anlage abgedichtet und vom Schornsteinfeger abgenommen werden. Ein Selbsteinbau ist nicht zulässig und gefährdet die Produktzulassung.
|
La NordicaItalienische Ofentradition seit 1968 La Nordica-Extraflame ist eine italienische Unternehmensgruppe aus Montecchio Precalcino in Norditalien, die seit 1968 Kaminöfen, Holzherde und Pelletöfen entwickelt und in über 50 Länder vertreibt. Charakteristisch sind die handgefertigten Majolika-Keramikverkleidungen und robusten Gusseisen-Brennräume, die italienische HandwerkPIDnst mit moderner Heiztechnik verbinden. Die gesamte Fertigung erfolgt vollständig in Italien auf fünf Produktionsstandorten mit über 200 Modellen im Sortiment. |
Technische Daten
- Nennwärmeleistung: 5,3 kW
- Wirkungsgrad: 80 %
- Max. Raumheizvermögen: 301 m³
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgastemperatur am Stutzen: 347 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 500 mm – vorne 0 mm
- Maße (H x B x T): 559 x 994 x 505 mm
- Maße Brennraum (H x B x T): 273 x 810 x 249 mm
- Gewicht: 162 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 100 mm
- Richtung Zuluftanschluss: hinten
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Brennraum: Gusseisen
- Material Verglasung: Glaskeramik
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 30 cm
- Brennstoffverbrauch: 1,5 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: 2015/1186, BImSchV Stufe 2, CE, EN 16510, EcoDesign-Richtlinie, Flamme Verte, MFB
Bedienungsanleitung zum Download (pdf 10.3 Mb)
