Beschreibung

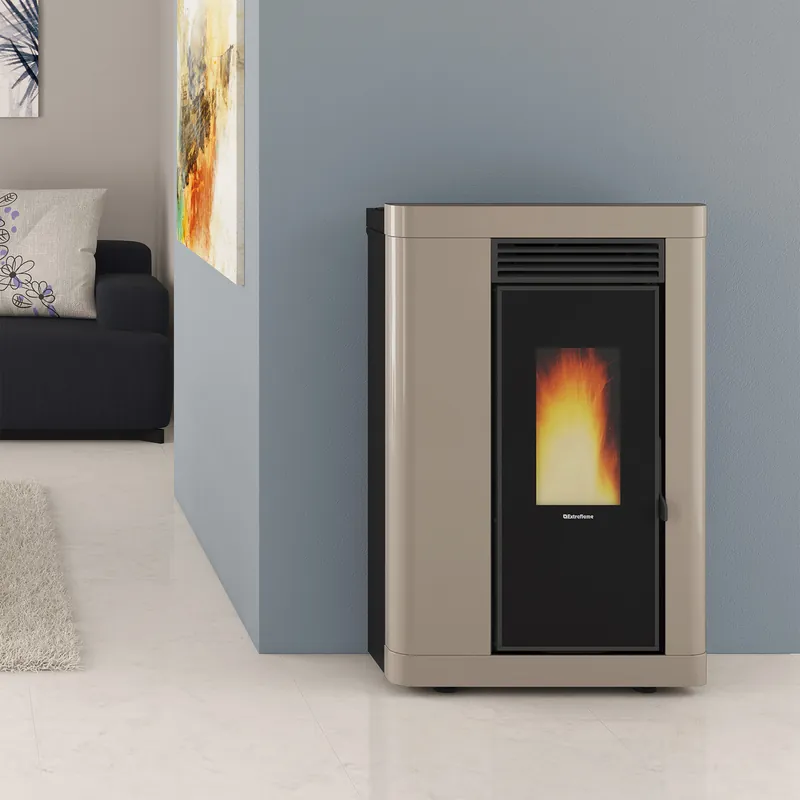

Extraflame ANNABELLA AD EVO mit kanalisierter Warmluftverteilung
Der Extraflame ANNABELLA AD EVO ist ein hocheffizienter Pelletofen mit 9 kW Nennwärmeleistung, der durch seine kanalisierbare Warmluftverteilung bis zu 6 m Entfernung mehrere Räume gleichzeitig beheizt. Mit seinem kompakten Design von nur 34,3 cm Tiefe und flexiblen Anschlussmöglichkeiten eignet er sich besonders für moderne Wohnkonzepte mit begrenztem Platzangebot.
Die Taupe Matt Lackierung verleiht dem Pelletofen eine zeitlose Eleganz, während die frontale Raumlüftung und die kanalisierbare Warmluft mit Auslässen hinten, oben oder rechts für optimale Wärmeverteilung sorgen. Der hohe Wirkungsgrad von 94 % bei einem Verbrauch von nur 1,1 kg/h macht ihn zu einer besonders wirtschaftlichen Heizlösung.
Besonderheiten & Vorteile
- Kanalisierbare Warmluftverteilung
Die Warmluft lässt sich bis zu 6 m weit über Ø 80 mm Kanäle nach hinten, oben oder rechts führenso versorgen Sie gezielt Nebenräume oder entfernte Bereiche mit behaglicher Wärme. - Kompakte Bauweise mit reduzierter Tiefe
Mit nur 34,3 cm Tiefe benötigt der Ofen minimal Stellfläche und lässt sich auch in kleineren Räumen oder bei beengten Platzverhältnissen problemlos aufstellen. - Flexible Anschlussmöglichkeiten
Der Rauchrohranschluss ist wahlweise hinten, oben oder rechts möglichfür maximale Flexibilität bei der Installation und Anpassung an vorhandene Schornsteinführungen. - Gusseiserne Brennkammer-Komponenten
Feuertür, Feuerraum und Brennschale aus Gusseisen gewährleisten hohe Wärmespeicherung, Langlebigkeit und gleichmäßige Wärmeabgabe auch nach dem Erlöschen der Flamme. - Automatische Scheibenreinigung
Das integrierte Scheibenreinigungssystem hält die Glaskeramik-Sichtscheibe durch einen vorgeheizten Luftstrom frei von Rußablagerungenfür dauerhaft klare Sicht auf das Flammenspiel. - IR Touch Fernbedienung mit LCD-Display
Die intuitive Bedienung erfolgt über die mitgelieferte IR Touch Fernbedienung und das schwarze LCD-Display am Gerätkomfortable Steuerung auch aus der Entfernung. - Zeitthermostat und Raumthermostat
Programmierbare Heizzeiten und automatische Temperaturregelung sorgen für optimalen Komfort bei minimalem Energieverbrauchder Ofen heizt nur dann, wenn es nötig ist. - Automatische Neuzündung nach Stromausfall
Nach einem Blackout startet das Gerät automatisch neu und durchläuft dabei einen Sicherheitszyklusfür unterbrechungsfreien Heizbetrieb ohne manuellen Eingriff. - Herausziehbarer Feuerraum
Der Feuerraum kann durch den autorisierten Kundendienst herausgezogen werdendas erleichtert Wartungsarbeiten und gründliche Reinigung erheblich. - 24-Stunden-Dauerbetrieb
Der Ofen ist für kontinuierlichen Betrieb rund um die Uhr ausgelegtideal für die Hauptheizperiode oder als Grundlastheizung in gut gedämmten Gebäuden.
Anwendung & Einsatzbereich
Der Extraflame ANNABELLA AD EVO eignet sich mit seinem Raumheizvermögen von 258 m³ ideal für mittelgroße bis größere Wohnbereiche. Bei einer Deckenhöhe von 2,50 m können Sie damit Räume bis etwa 100 m² effizient beheizen. Die kanalisierbare Warmluftverteilung macht ihn besonders interessant für offene Wohnkonzepte oder wenn Sie mehrere Räume gleichzeitig erwärmen möchten.
Für die Installation benötigen Sie einen Schornsteinzug von mindestens 5 Pa bei der Nennwärmeleistung. Der externe Zuluftanschluss mit Ø 50 mm an der Rückseite ermöglicht den raumluftunabhängigen Betriebbesonders vorteilhaft in dichten, modernen Gebäuden mit kontrollierter Wohnraumlüftung.
Die Mindestabstände zu brennbaren Materialien betragen hinten und seitlich jeweils 100 mm, nach vorne 800 mm. Mit einem Gewicht von 132 kg sollte die Aufstellung zu zweit erfolgen und ein tragfähiger Untergrund gewährleistet sein. Der herausnehmbare Aschekasten vereinfacht die regelmäßige Reinigung erheblich.
Der 14 kg fassende Pelletbehälter ermöglicht je nach Leistungsstufe einen Betrieb von 7 bis 17,5 Stunden ohne Nachfüllen. Die automatische Regulierung des Rauchsaugers und die saubere Verbrennung sorgen für ruhigen Lauf und minimale Emissionen. Das passende Zubehör wie Ofenrohre für Ihren Pelletofen zum Anschluss an den Schornstein finden Sie in unserem Shop.
Zulassungen & Normen
Der Extraflame ANNABELLA AD EVO erfüllt alle relevanten deutschen und europäischen Sicherheits- und Umweltstandards für den sicheren Betrieb in Wohngebäuden:
- BImSchV Stufe 2 – Erfüllt die strengen Emissionsgrenzwerte der 2. Stufe der Bundes-Immissionsschutzverordnung für umweltschonenden Betrieb
- CE-Kennzeichnung – Bestätigt die Konformität mit den europäischen Sicherheits- und Gesundheitsanforderungen
- DIN 18896 – Deutsche Norm für Feuerstätten für feste Brennstoffe mit Mehrfachbelegung des Schornsteins
- EN 13384 – Europäische Norm für die korrekte Berechnung und Auslegung von Abgasanlagen
- EN 16510 – Europäische Norm für raumluftabhängige und raumluftunabhängige Feuerstätten für feste Brennstoffe
- EcoDesign-Richtlinie – Erfüllt die EU-Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte
Mit 9 kW Nennwärmeleistung und einem Raumheizvermögen von 258 m³ beheizt der Ofen Räume bis etwa 100 m² bei 2,50 m Deckenhöhe. In gut gedämmten Neubauten kann die beheizte Fläche sogar größer ausfallen. Die kanalisierbare Warmluftverteilung bis 6 m Entfernung ermöglicht zusätzlich die Mitbeheizung angrenzender Räume über Luftkanäle.
Wie funktioniert die Kanalisierung und welche Räume kann ich damit erreichen?
Die Warmluft wird über Ø 80 mm Kanäle bis zu 6 m weit geleitet. Auslässe sind hinten, oben oder rechts möglich. So können Sie gezielt Flur, Schlafzimmer oder andere Nebenräume mitbeheizen. Die frontale Lüftung ist regelbar, sodass Sie die Luftverteilung zwischen Aufstellraum und Kanalisierung nach Bedarf anpassen können.
Wie lange läuft der Pelletofen mit einer Tankfüllung?
Der 14 kg Pelletbehälter ermöglicht je nach Leistungsstufe 7 bis 17,5 Stunden Betrieb. Bei niedrigster Stufe (1,1 kg/h Verbrauch) erreichen Sie die maximale Laufzeit, bei Volllast entsprechend weniger. Der automatische Betrieb und die programmierbare Steuerung optimieren den Verbrauch zusätzlich.
Welche Anschlüsse benötige ich für die Installation?
Sie benötigen einen Schornsteinanschluss mit Ø 80 mm (wahlweise hinten, oben oder rechts) und einen Schornsteinzug von mindestens 5 Pa. Für raumluftunabhängigen Betrieb ist ein externer Zuluftanschluss Ø 50 mm an der Rückseite vorgesehen. Die flexible Anschlussmöglichkeit erleichtert die Integration in bestehende Schornsteinsysteme erheblich.
Welche Pellets sollte ich für den ANNABELLA AD EVO verwenden?
Verwenden Sie ausschließlich hochwertige Holzpellets nach DIN EN ISO 17225-2 (ehemals DINplus) mit einem Durchmesser von 6 mm. Diese gewährleisten optimale Verbrennung, minimale Aschebildung und lange Lebensdauer der Brennkammer-Komponenten. Minderwertiges Pelletmaterial kann zu Störungen und erhöhtem Wartungsaufwand führen. Mehr dazu in unserem Magazin: Pelletlagerung zuhauseTipps & häufige Fehler vermeiden
Wie oft muss der Pelletofen gewartet werden und was kostet das?
Eine jährliche Wartung durch den Fachbetrieb ist empfohlen und in vielen Regionen vorgeschrieben. Dabei werden Brennkammer, Wärmetauscher und Abgaswege gereinigt sowie Verschleißteile geprüft. Die Kosten liegen typischerweise zwischen 150-250 Euro. Der herausziehbare Feuerraum und herausnehmbare Aschekasten erleichtern die Wartung. Mehr dazu in unserem Magazin: Wartungskosten Pelletöfenehrlich kalkuliert
|
ExtraflamePelletofen-Spezialist aus Norditalien Extraflame gehört zur Unternehmensgruppe La Nordica-Extraflame und hat sich als einer der führenden Hersteller im Bereich Pelletöfen etabliert. Das Sortiment reicht von raumluftunabhängigen Pelletöfen über wasserführende Modelle bis hin zu Pelletkesselngefertigt in fünf Produktionsstätten vollständig in Italien. Typisch sind die Verkleidungen aus handgefertigter Majolika-Keramik oder Naturstein sowie hohe Wirkungsgrade bei niedrigen Emissionen. |
Technische Daten
- Nennwärmeleistung: 9 kW
- Nennwärmeleistung luftseitig: 9 kW
- Wirkungsgrad: 94 %
- Max. Raumheizvermögen: 258 m³
- CO-Emission: 103 mg/cm³
- Feinstaubemission: 12 mg/m³
- Abgasmassenstrom: 6,3 g/s
- Abgastemperatur am Stutzen: 175 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 100 mm – vorne 800 mm
- Maße (H x B x T): 1078 x 703 x 343 mm
- Gewicht: 132 kg
- Ø Rauchrohranschluss: 80 mm
- Richtung Rauchrohranschluss: hinten, oben, seitlich
- Ø Externe Zuluft: 50 mm
- Richtung Zuluftanschluss: hinten
- Richtung Warmluftkanalisierung: hinten, oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl, lackiert
- Material Brennraum: Gusseisen
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 1,1 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 5 Pa
- Fassungsvermögen Pelletbehälter: 14 kg
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Für 24 h Dauerbetrieb geeignet: ja
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, CE, DIN 18896, EN 13384, EN 16510, EcoDesign-Richtlinie, Flamme Verte, V 18160-1
Bedienungsanleitung zum Download (pdf 6 Mb)
