Beschreibung

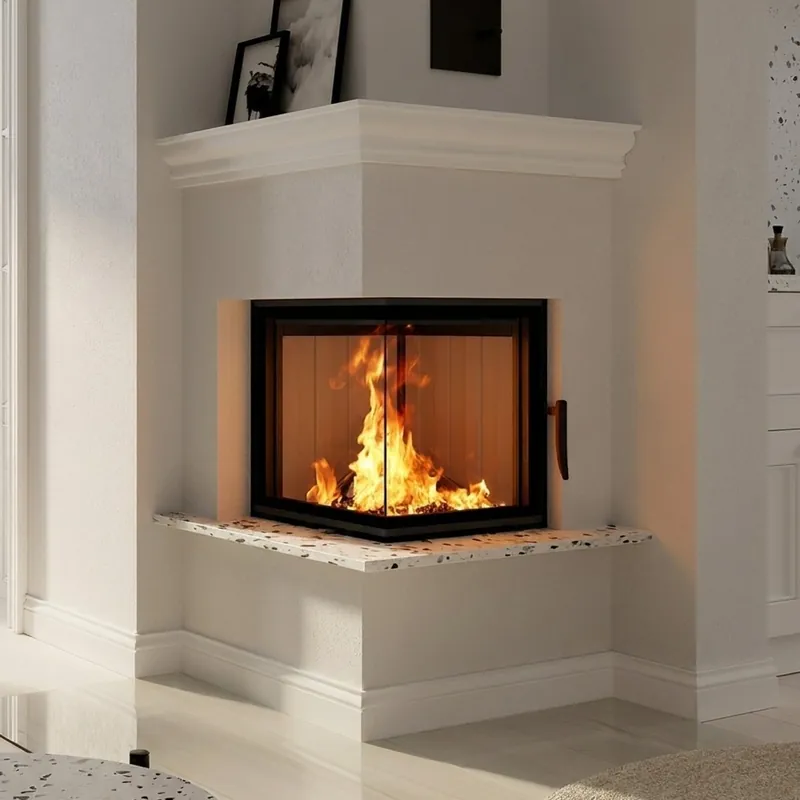

Spartherm Mini 2L Kamineinsatzkompakte 2-seitige Feuersicht mit selbstschließender Klapptür und 6 Zulassungen
Der Spartherm Mini 2L Kamineinsatz bietet zweiseitige Feuersicht in kompakter Bauform (506 mm × 506 mm). Die selbstschließende Klapptür schließt automatisch nach dem Nachlegen; der TürAnschlag ist links. Optionale hochschiebbare Tür und optionaler Warmluftmantel ermöglichen individuelle Anpassung.
Mit 7 kW, Energieeffizienzklasse A und 80 % Wirkungsgrad. CAIR Kamin-Assistenzfunktionen digital steuerbar per App. Externe Zuluft (Ø 100 mm, hinten) möglich. 6 internationale Zulassungen.
Besonderheiten & Vorteile
- 2-seitige Feuersicht: Gleichzeitig zwei Raumbereiche mit Feuerblick verbindenideal für Eck- oder Wandeinbauten.
- Selbstschließende Klapptür (Türanschlag links): Schließt automatisch nach dem Nachlegenkein versehentlich offener Kamin, maximale Sicherheit.
- Kompakte Bauform: 506 mm × 506 mmpasst in viele Einbausituationen, in denen größere Einsätze keinen Platz haben.
- Optionaler Warmluftmantel: Wärmeübertragung erhöhen und Convektionslüftung aktivieren.
- Optionale hochschiebbare Tür: Platzsparende Alternative zur Klapptür für enge Ummantelungen.
- CAIR App-Steuerung: Digital kontrollierbar per SmartphoneWärme speichern und ökonomisch heizen.
- 6 Zulassungen: Ökodesign 2022, AT §15a B-VG, BImSchV Stufe 2, DIN EN 13229, LRV Schweiz, CE.
Anwendung & Einbau
Der Spartherm Mini 2L Kamineinsatz misst 506 mm × 506 mm; Höhe bis RR-Anschluss 1.360 mm. Rauchrohr Ø 180 mm, Anschluss oben oder hinten. Externe Zuluft (Ø 100 mm, hinten). Gewicht 142 kg. SA: 300 mm hinten, 500 mm seitlich, 800 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck, 230 V. Warmluftkanal (Ø 150 mm) optional.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ökodesign 2022EU-Anforderungen.
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm.
- AT §15a B-VGÖsterreichische Zulassung.
- LRV SchweizSchweizer Luftreinhalteverordnung.
- CE-ZeichenEuropäische Konformität.
Mini bezeichnet die kompakte Baugröße der Spartherm Kassette, 2 steht für zweiseitige Verglasung (Feuersicht von zwei Seiten) und L gibt an, dass der TürAnschlag links ist. Das bedeutet: Die Klapptür öffnet zur linken Seitewichtig bei der Planung der Kaminarchitektur und des Zugangswegs.
Was bringt der optionale Warmluftmantel?
Der optionale Warmluftmantel beim Spartherm Mini 2L erhöht die Convektionslüftung um den Kamineinsatz: Kalte Raumluft wird am Einsatz erwärmt und zirkuliert schneller im Raum. Das ermöglicht effizienteren Wärmetransport, besonders in Einbausituationen, bei denen der Einsatz tief in der Wand sitzt. Der Warmluftmantel ist als Zubehör erhältlich und bauseits einzuplanen.
Ist der Mini 2L für Passivhäuser geeignet?
Mit der optionalen externen Zuluft (Ø 100 mm, hinten) ja. Der Luftkanal muss von hinten in den Einsatz geführt werden und bauseits eingeplant sein. In diesem Modus verbraucht der Einsatz keine Raumluft. Ein Schornsteinfeger prüft und genehmigt die Anlage vorab.
Wie groß müssen die Sicherheitsabstände sein?
Der Spartherm Mini 2L benötigt 300 mm Abstand zu brennbaren Materialien hinten, 500 mm seitlich und 800 mm vorne. Diese Abstände müssen bei der Planung der Kaminummantelung und der angrenzenden Möblierung eingehalten werden. Ein Schornsteinfeger prüft die Einhaltung bei der Abnahme.
Welchen Schornstein brauche ich?
Rauchrohr Ø 180 mm, Anschluss oben oder hinten, 12 Pa Mindestförderdruck. Externe Zuluft (Ø 100 mm, hinten) bauseits einplanen, wenn gewünscht. Ein Schornsteinfeger berät die konkrete Auslegung.
In welchen Ländern ist der Mini 2L zugelassen?
Für Deutschland (Ökodesign 2022, BImSchV Stufe 2), Österreich (AT §15a B-VG), die Schweiz (LRV) und die EU (DIN EN 13229, CE)sechs Zulassungen für ganz Mitteleuropa.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 7 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 80 mg/m³
- Abgasmassenstrom: 6,2 g/s
- Abgastemperatur am Stutzen: 343 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1244 x 506 x 506 mm
- Maße Brennraum (H x B x T): 180 x 460 x 460 mm
- Gewicht: 142 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1360 mm
- Ø Externe Zuluft: 100 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: Zulassung für Österreich nach 15a B-VG
Bedienungsanleitung zum Download (pdf 29.1 Mb)
