Beschreibung

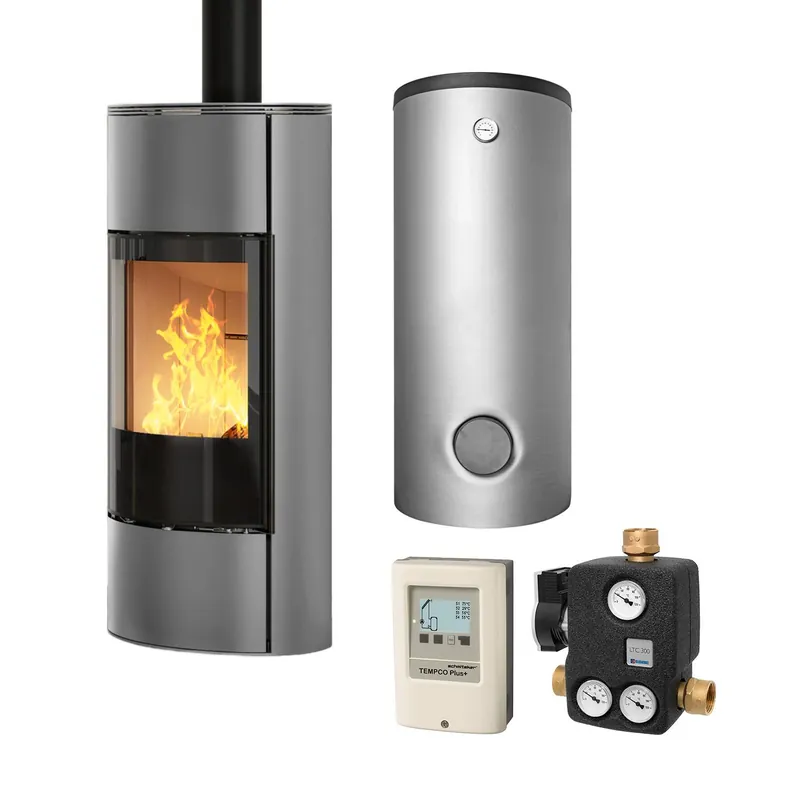

Dieses Komplett-Set umfasst folgende Komponenten
- 1x Wasserführender Kaminofen Spartherm Senso M H2O wasserführender Kaminofen Titan / Titan
- 1x Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser inkl. Isolierung
- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Rücklaufanhebungsgruppe ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m
- 1x Temperatur-Differenz-Controller Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler
- 1x Kesselsicherheitsgruppe Kesselsicherheitsgruppe WATTS KSG 30
- 1x KFE-Kugelhahn G1/2″ Afriso
- 1x Thermische Ablaufsicherung Watts STS20
- 1x Anschluss-Set, bestehend aus 1 Tauchhülse, 1 Schnellentlüfter und 1 Kappenventil
Details zum wasserführenden Kaminofen Spartherm Senso M H2O Titan / Titan
Der Spartherm Senso M H2O Titan / Titan ist ein wasserführender Kaminofen mit 7,9 kW Nennleistungdavon werden bis zu 5 kW über den integrierten Wärmetauscher ins Heizungswasser übergeben. Die verbleibenden 2,9 kW erwärmen direkt den Aufstellraum (bis 56 m³); über den Pufferspeicher lassen sich zusätzlich Heizkörper in weiteren Räumen versorgen. Mit einem Wirkungsgrad von 85 % verbrennt er Scheitholz und Holzbriketts bis 33 cm ressourcenschonend.
Das Gehäuse in Titangrau mit großer Panorama-Sichtscheibe bietet freien Blick auf das Feuer. Mit 131 cm Höhe bei 57 × 49 cm Grundfläche ist der Ofen kompakt. Der Rauchrohranschluss (Ø 150 mm) ist wahlweise nach hinten oder oben führbardas bietet Flexibilität bei der Schornsteinplanung.
Besonderheiten des wasserführenden Kaminofens Spartherm Senso M H2O Titan / Titan
- Wasserführender Wärmetauscher5 kW wasserseitig: Ein integrierter Wärmetauscher überträgt bis zu 5 kW ans Heizungsnetz. Das Holzfeuer entlastet die Zentralheizung spürbar.
- Flexibler Rauchrohranschluss (hinten oder oben, Ø 150 mm): Je nach Schornsteinposition lässt sich der Abgasanschluss ohne Umbau ausrichten.
- Integrierte Scheibenspülung: Hält die Panorama-Sichtscheibe dauerhaft klarohne häufiges manuelles Reinigen.
- DIN EN 13240bewährte Bauform: Geprüft nach europäischer Norm mit regionalen Sonderzulassungen (Aachener, Münchner und Regensburger Norm).
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Spartherm Senso M H2O Titan / Titan
- DIN EN 13240
- 1. BImSchV Stufe 2
- Art. 15a B-VG
- Aachener, Münchner und Regensburger Norm
Details zum Kombispeicher THKE/F 600 mit Brauchwasserbereitung
Der Kombispeicher THKE/F 600 fasst 560 Liter und kombiniert Heizwasserspeicherung mit einem eigenen emaillierten Trinkwassertankbis zu 150 Liter Brauchwasser lassen sich auf einmal bereitstellen. Der Trinkwassertank aus Emaille-Stahl ist durch eine Magnesiumanode vor Korrosion geschützt, was die Lebensdauer deutlich verlängert. Anders als beim Hygienespeicher mit Durchlaufprinzip wird das Trinkwasser im THKE/F 600 im Vorrat erwärmt und gespeichertfür Haushalte mit gleichzeitig hohem Warmwasserbedarf eine zuverlässige Lösung. Die Ecoline Vliesisolierung mit silbernem Skymantel ist bereits vormontiert.
Der Kombispeicher THKE/F 600 verfügt über folgende Anschlüsse
- 8× 1½ für Heizungsanschluss (Heizkreise, Wärmequellen)
- 4× ½ für Temperaturfühler und Thermometer
- 3× 1 für Brauchwasser (Kalt- und Warmwasseranschlüsse)
- 1× 1½ für Einschraubheizung (Heizpatrone bis 7,5 kW, separat erhältlich)
- 1× ½ Entlüftungsanschluss
Je nach Anschlussvariante und vorhandener Heizungsanlage können weitere Materialien erforderlich sein. Diese sind nicht Bestandteil dieses Angebots.
Weitere Heizungsanschlusskomponenten, passende Schornsteine sowie weitere wasserführende Kaminöfen finden Sie in unserem Shop.
Der Einbau einer elektrischen Heizpatrone ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Spartherm Senso M H2O Titan / Titan Komplett-SetMuss dieses Komplett-Set von einem Fachbetrieb installiert werden?
Ja. Die hydraulische Einbindung des Ofens in den Pufferspeicher und das Heizsystem übernimmt ein Heizungsfachbetrieb. Das Set enthält alle zentralen Anschlusskomponentenvom Ausdehnungsgefäß bis zur Kesselsicherheitsgruppesodass ein fachgerechter Anschluss ohne aufwändige Materialbeschaffung möglich ist. Aufstellung und Schornsteinanschluss gehören ebenfalls in die Hände eines Fachbetriebs.
Was unterscheidet den Kombispeicher THKE/F 600 von einem Hygienespeicher?
Der THKE/F 600 hat einen eigenen emaillierten Trinkwassertank (bis 150 Liter) direkt im Speicher. Das Wasser wird im Vorrat erwärmt und ist sofort bei Bedarf verfügbarideal für Haushalte, die gleichzeitig mehrere Entnahmestellen nutzen. Ein Hygienespeicher arbeitet nach dem Durchlaufprinzip ohne eigenen Tank, was Legionellenrisiken minimiert, aber bei hohem Gleichzeitigkeitsbedarf an die Grenzen stoßen kann. Die Magnesiumanode im THKE/F 600 schützt den Tank dauerhaft vor Korrosion.
Was schützt die ESBE LTC 341 Rücklaufanhebungsgruppe in diesem Set?
Die ESBE LTC 341 sorgt dafür, dass der Rücklauf zum Ofen eine Mindesttemperatur von 60 °C erreicht. Gelangt zu kaltes Wasser in den Feuerraum, bildet sich Kondensat und Teerdas beschädigt den Ofen auf Dauer. Das 3-Wege-Regelventil und die integrierte Hocheffizienzpumpe halten die Temperatur konstant und verlängern die Lebensdauer des Ofens spürbar.
Kann die Heizpatrone im THKE/F 600 nachträglich eingebaut werden?
Ja. Der THKE/F 600 ist für eine elektrische Heizpatrone bis 7,5 kW vorbereitet, die separat nachrüstbar ist. Das ermöglicht es, den Speicher auch ohne Kaminbetriebetwa in Übergangsphasen oder bei Ausfall der Hauptheizungmit elektrischer Energie zu befüllen. Haushalte mit Photovoltaik können so überschüssigen Solarstrom direkt in Wärme umwandeln.
Welchen Schornstein brauche ich für den Spartherm Senso M H2O Titan / Titan?
Erforderlich ist ein Schornstein mit 150 mm Innendurchmesser und mindestens 12 Pa Förderdruck. Die Abgastemperatur am Stutzen beträgt rund 250 °C. Der Rauchrohranschluss lässt sich wahlweise nach hinten oder nach oben führen. Ob Ihr Schornstein geeignet ist, prüft der Bezirksschornsteinfeger vor der Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Spartherm Senso M H2O wasserführender Kaminofen Titan / Titan
- Nennwärmeleistung: 7,9 kW
- Nennwärmeleistung wasserseitig: 5 kW
- Nennwärmeleistung luftseitig: 2,9 kW
- Wirkungsgrad: 85 %
- Max. Raumheizvermögen: 56 m³
- Abgasmassenstrom: 6,2 g/s
- Abgastemperatur am Stutzen: 250 °C
- Maße (H x B x T): 1309 x 567 x 491 mm
- Gewicht: 180 kg
- Ø Rauchrohranschluss: 150 mm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
Pufferspeicher THKE/F 600 (560 Liter) mit Brauchwasser
- Maße ohne Isolierung (H x B x T): 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 171 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 600 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebsdruck Brauchwasser: 6 bar
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1760 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasser: 150 l
- Volumen Heizwasser: 407 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
