Beschreibung

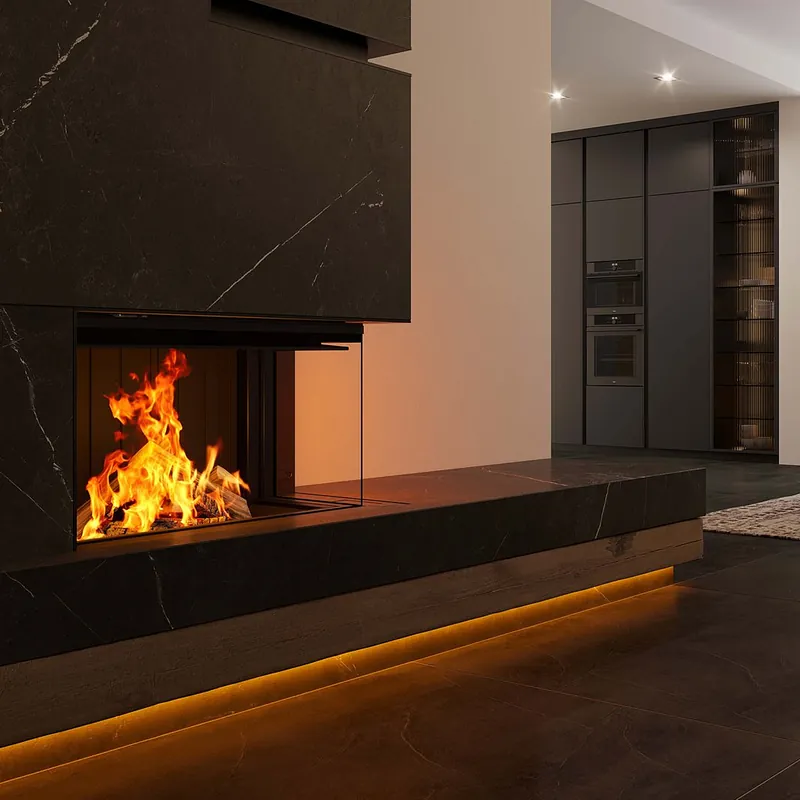

Spartherm Premium V-2R-80h Kamineinsatz2-seitiger Eckkamin rechts, RLU, 80,7 cm Brennraum, 10,5 kW
Der Spartherm Premium V-2R-80h Kamineinsatz ist die raumluftunabhängige Rechts-Variante der 80h-Großformatfamiliemit außergewöhnlich breitem Brennraum von 80,7 cm. Türanschlag rechts, 2-seitige Eckscheiben. RLU: Die gesamte Verbrennungsluft kommt von außen (Ø 200 mm)geeignet für Passivhäuser und KWL-Gebäude.
10,5 kW Nennwärmeleistung, Energieeffizienzklasse A, 80 mg/m³ Staub, 80 % Wirkungsgrad. Hochschiebbare Schiebetür, automatisch öffnend per CAIR App. Geprüft nach BImSchV.
Besonderheiten & Vorteile
- Außergewöhnlich breiter Brennraum80,7 cm: Panoramafeuersicht auf voller Breitedas Flammenspiel entfaltet sich über nahezu 81 cm Sichtfläche.
- RLU raumluftunabhängig (Ø 200 mm): Vollständig externe Verbrennungsluftkein Luftverlust aus dem Wohnraum, kein Druckunterschied.
- Eckkamin 2-seitig (Türanschlag rechts): Feuersicht von beiden Seitenrechtsseitige Zugangssituation.
- 10,5 kW, Klasse A, 80 %: Starke Heizleistung für große WohnbereicheCAIR App für digitale Steuerung.
- Automatisch öffnende Schiebetür: Hochschiebbar, motorisiert per Appbequemes Nachlegen ohne Kontakt mit dem Glas.
- Scheibenspülung: Dauerhafte Sicht auf das Feuerminimale Verschmutzung der Glasscheibe.
Anwendung & Einbau
Der Spartherm Premium V-2R-80h Kamineinsatz misst 895 mm × 631 mm (B×T), Brennraumhöhe 50,1 cm, Gewicht 350 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 625 mm. Sicherheitsabstände: 50 mm hinten, 30 mm seitlich, 500 mm vorne. 230 V, 12 Pa, Scheitholz bis 33 cm. RLU-Zuluft Ø 200 mm unten (150 mm Mitte) bauseits einplanen.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchVDeutsche Emissionsschutznorm.
Der Spartherm Premium V-2R-80h ist raumluftunabhängig (RLU, Ø 200 mm Zuluft), hat Türanschlag rechts und einen breiteren Brennraum (80,7 cm gegenüber 55,4 cm beim V-2L-80h). Der V-2L-80h hat Türanschlag links, einen externen Zuluftanschluss (Ø 150 mm, keine vollständige RLU-Zulassung) und 82 % statt 80 % Wirkungsgrad. Für Passivhäuser ist der V-2R-80h die bessere Wahl.
Ist der V-2R-80h für Passivhäuser geeignet?
Ja. Der raumluftunabhängige Betrieb (RLU, Ø 200 mm) des Spartherm Premium V-2R-80h stellt sicher, dass die gesamte Verbrennungsluft von außen kommtkein Druckunterschied im Gebäude, kein Konflikt mit der kontrollierten Wohnraumlüftung (KWL). Ein Schornsteinfeger dimensioniert den RLU-Zuluftkanal und genehmigt die Anlage.
Was bedeutet 80,7 cm Brennraumbreite?
Mit 80,7 cm Brennraumbreite ist der Spartherm Premium V-2R-80h der Einsatz mit der breitesten Feueransicht in der 80h-Familie. Das Flammenspiel entfaltet sich auf einer Breite von über 80 cmein beeindruckendes Panoramafeuer, das in repräsentativen Wohn- und Empfangsräumen eine starke optische Präsenz schafft.
Was muss beim Fundament beachtet werden?
Der Spartherm Premium V-2R-80h wiegt 350 kg. Das Fundament muss diese Last dauerhaft tragen. In Gebäuden mit leichten Böden oder Holzbalkendecken ist eine statische Prüfung vor dem Einbau empfehlenswert. Schornsteinfeger und Kaminbauer klären die Anforderungen vor Einbaubeginn.
Welcher Schornstein wird benötigt?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 625 mm. RLU-Zuluft Ø 200 mm unten (150 mm Mitte) bauseits einplanen. Ein Schornsteinfeger dimensioniert und genehmigt vor Inbetriebnahme.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 10,5 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 80 mg/m³
- Abgasmassenstrom: 12,2 g/s
- Abgastemperatur am Stutzen: 272 °C
- Mindestabstand zu brennbaren Materialien: hinten 50 mm – seitlich 30 mm – vorne 500 mm
- Maße (H x B x T): 1636 x 895 x 631 mm
- Maße Brennraum (H x B x T): 501 x 807 x 408 mm
- Gewicht: 350 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1625 mm
- Ø Externe Zuluft: 200 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
Bedienungsanleitung zum Download (pdf 25.9 Mb)
