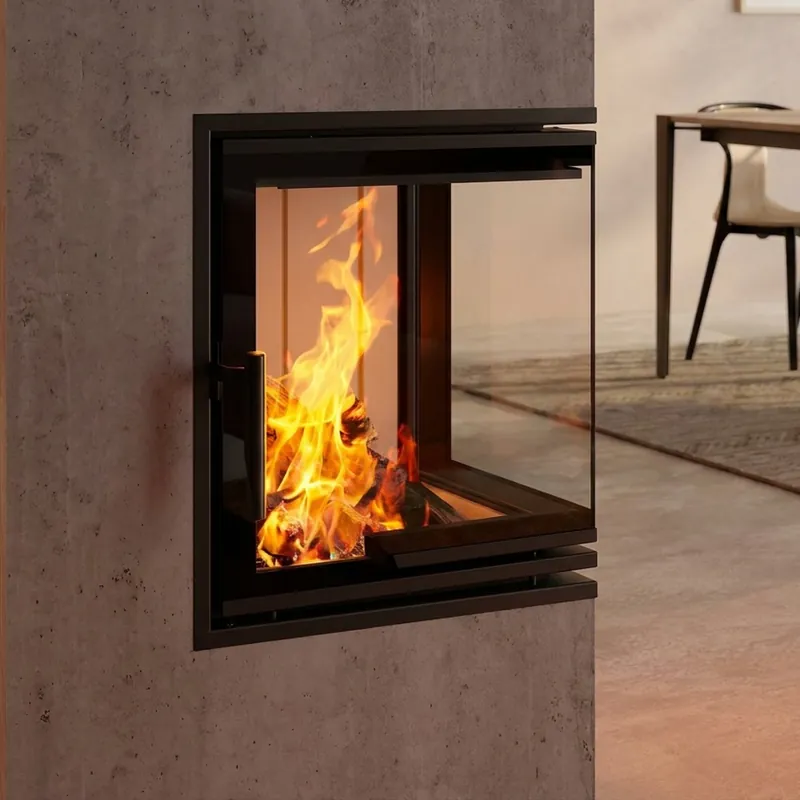

Spartherm Mini 2R Kamineinsatz2-seitig, 34 mg/m³ Staub, klappbare Selbstschließer-Tür und RLU-Option
Der Spartherm Mini 2R Kamineinsatz ist die rechtsangeschlagene Variante der Mini-2-Serie mit herausragend niedrigen 34 mg/m³ Staubemissionen15 % unter dem BImSchV-Grenzwert. Die klappbare, selbstschließende Tür und die getrennte Primär-/Sekundärluft sorgen für effiziente und sichere Verbrennung.
Mit 7 kW, Energieeffizienzklasse A+ und 80 % Wirkungsgrad. RLU-Option (Ø 125 mm, hinten) für raumluftunabhängigen Betrieb. CAIR App-Steuerung erweiterbar.
Besonderheiten & Vorteile
- 34 mg/m³ Staub, Klasse A+: Besonders niedrige Emissionenideal für städtische Lagen und anspruchsvolle Umweltstandards.
- 2-seitige Verglasung (TürAnschlag rechts): Feuersicht von zwei Seitenverbindet zwei Raumbereiche optisch.
- Klappbare selbstschließende Tür: Schließt automatisch nach dem Nachlegensicher und komfortabel.
- Getrennte Primär-/Sekundärluft: Optimierte Luftführung für effiziente, emissionsarme Verbrennung.
- RLU-Option (Ø 125 mm, hinten): Externe Zuluft optionalraumluftunabhängiger Betrieb für Passivhäuser.
- CAIR App-Steuerung: Digital kontrollierbar per Smartphone.
Anwendung & Einbau
Der Spartherm Mini 2R Kamineinsatz misst 506 mm × 506 mm; Höhe bis RR-Anschluss 1.360 mm. Rauchrohr Ø 180 mm, Anschluss oben oder hinten. RLU-Option (Ø 125 mm, hinten). Gewicht 166 kg. SA: 300 mm hinten, 500 mm seitlich, 800 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck, 230 V.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ö-Norm § 15a B-VGÖsterreichische Zulassung.
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm.
- EcoDesignEU-Ökodesign-Anforderungen.
Der Spartherm Mini 2R Kamineinsatz und der Mini 2L sind baugleichder einzige Unterschied ist der TürAnschlag: R steht für rechts, L für links. Das bedeutet, die Klapptür des Mini 2R öffnet nach rechts. Wichtig ist, dass die Wahl des TürAnschlags zur Zugangsrichtung des Kamins und zur Kaminarchitektur passtsie lässt sich im Nachhinein nicht tauschen.
Was bringt die getrennte Primär-/Sekundärluft beim Mini 2R?
Die getrennte Primär- und Sekundärluft beim Spartherm Mini 2R gewährleistet optimierte Verbrennung: Primärluft nährt das Feuer direkt am Boden, Sekundärluft verbrennt die entstehenden Gase im oberen Brennraumbereich nachträglich. Das ergibt eine vollständigere Verbrennung mit weniger unverbrannten PartikelnErgebnis: nur 34 mg/m³ Staubemission und Energieeffizienzklasse A+.
Ist der Mini 2R für Passivhäuser geeignet?
Mit der RLU-Option (Ø 125 mm, hinten) ja. Die externe Zuluft von hinten ermöglicht raumluftunabhängigen Betrieb. Der Luftkanal muss bauseits eingeplant werden. Ein Schornsteinfeger prüft und genehmigt die Anlage vorab.
Welche Normen hat der Mini 2R?
Der Spartherm Mini 2R ist nach Ö-Norm § 15a B-VG (Österreich), BImSchV Stufe 2 (Deutschland), DIN EN 13229 (EU) und EcoDesign geprüft. Für die Schweiz (LRV) und Frankreich aktuelle Zulassungsdokumente beim Hersteller anfragen.
Welchen Schornstein brauche ich?
Rauchrohr Ø 180 mm, Anschluss oben oder hinten, 12 Pa Mindestförderdruck. RLU-Option (Ø 125 mm, hinten) bauseits einplanen. Ein Schornsteinfeger prüft und genehmigt vorab.
Welche Sicherheitsabstände gelten beim Mini 2R?
300 mm hinten, 500 mm seitlich, 800 mm vorne zu brennbaren Materialien. Diese Abstände müssen bei der Planung der Ummantelung und des Kaminumfelds eingehalten werden.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 7 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 34 mg/m³
- Abgasmassenstrom: 6,2 g/s
- Abgastemperatur am Stutzen: 343 °C
- Mindestabstand zu brennbaren Materialien: hinten 300 mm – seitlich 500 mm – vorne 800 mm
- Maße (H x B x T): 1244 x 506 x 506 mm
- Maße Brennraum (H x B x T): 180 x 460 x 460 mm
- Gewicht: 166 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1360 mm
- Ø Externe Zuluft: 125 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2
