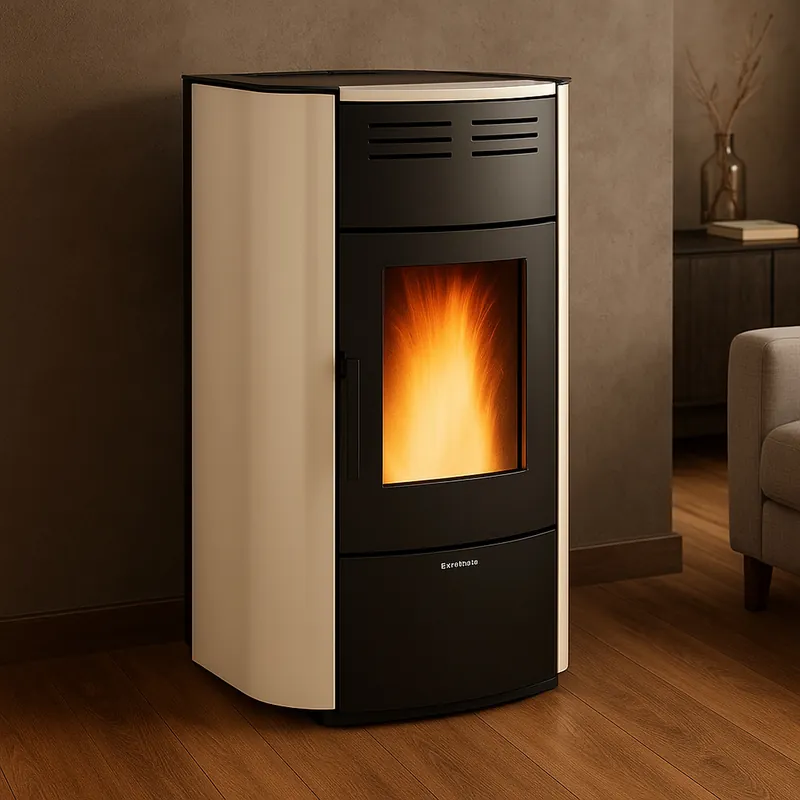

Extraflame RAFFAELLA IDRO H18 5.0.16 – wassergeführter Pelletofen mit 23,6 kW Gesamtleistung
Der Extraflame RAFFAELLA IDRO H18 5.0.16 – wassergeführter Pelletofen ist ein hochwertiger Heizkamin für designbewusste Haushalte, die ihr Zuhause komfortabel und modern temperieren möchten. Er richtet sich an alle, die effiziente Wärme für Wohnräume und Heizungssysteme kombinieren wollen.
Mit seiner geteilten Leistung von 23,6 kW Gesamtleistung (17,7 kW wasserseitig, 5,9 kW luftseitig) versorgt er sowohl den Aufstellraum als auch das angeschlossene Heizsystem zuverlässig. Der hohe Wirkungsgrad von 92 % sorgt für sparsamen Pelletverbrauch von nur 3,2 kg/h bei Nennleistung.
Besonderheiten & Vorteile
- Duale Wärmeabgabe
Die aufgeteilte Leistung mit luftseitiger und wasserseitiger Abgabe versorgt Wohnraum und Heizkreislauf effizientideal für wohlige Raumluft und warme Heizkörper oder Fußbodenheizung. - Hoher Wirkungsgrad von 92 %
Mit bis zu 92 % Wirkungsgrad und einem geregelten Brennstoffverbrauch heizt der Ofen besonders sparsamdas schont Budget und Umwelt. - Scheibenspülung
Die integrierte Scheibenspülung hält die Frontverglasung länger frei von Rußfür ungetrübte Sicht auf das Flammenbild und weniger Reinigungsaufwand. - IR Touch Fernbedienung mit LCD-Display
Per IR Touch Fernbedienung und schwarzem LCD-Display steuern Sie Temperatur und Programme bequem; der Zeitthermostat automatisiert Ihren Heizalltag. - Keramikglühkerze für schnelles Anheizen
Die Keramikglühkerze sorgt für zügige Zündungen, während thermische und Wasserdrucksicherungen, 3-bar-Sicherheitsventil und Ausdehnungsgefäß für zuverlässigen Betrieb stehen. - Automatische Verbrennungsregelung
Die automatische Regulierung von Rauchsauger sowie der Ausgleich von Primär- und Sekundärluft optimieren die Verbrennungfür effiziente, saubere Wärme und angenehme Ruhe. - Rohrbündelwärmetauscher mit manueller Reinigung
Der Rohrbündelwärmetauscher mit manueller Reinigung und der ausziehbare Aschekasten reduzieren Wartungszeitenpraktisch im täglichen Betrieb. - Robuste Bauweise aus Stahl und Gusseisen
Eine Brennkammer aus dickwandigem Stahl, Türen und Brennschale aus Gusseisen stehen für Stabilität, Dichtheit und langanhaltende Heizfreude. - Abschaltbare obere Raumlüftung
Die obere Raumlüftung hat einen eigenen Motor und lässt sich bei Bedarf abschaltenfür besonders leisen Betrieb im Aufstellraum.
Anwendung & Einsatzbereich
Der Extraflame RAFFAELLA IDRO H18 5.0.16 – wassergeführter Pelletofen eignet sich mit seinem maximalen Raumheizvermögen von 677 m³ für große Wohnflächen bis etwa 270 m² bei 2,5 m Raumhöhe. Die wasserseitige Leistung von 17,7 kW macht ihn zur idealen Ergänzung für bestehende Heizsysteme oder als Hauptwärmequelle für Heizkörper und Fußbodenheizung.
Der Rauchrohranschluss erfolgt hinten mit Ø 100 mm, die externe Zuluft wird über Ø 50 mm angeschlossen. Bei der Aufstellung sind Sicherheitsabstände von hinten und seitlich je 100 mm sowie vorne 800 mm zu brennbaren Materialien einzuhalten. Mit 214 kg Gewicht sollte die Installation zu zweit erfolgen.
Der 35 kg fassende Pellettank ermöglicht je nach Leistungsstufe eine Betriebszeit von 6 bis 29 Stunden ohne Nachfüllen. Die Bauart 2 erlaubt die Mehrfachbelegung des Schornsteins, wobei der örtliche Schornsteinfeger die Einbaubedingungen prüfen und genehmigen muss.
Dank der raumluftunabhängigen Betriebsart über den externen Verbrennungsluftanschluss eignet sich das Gerät auch für gut gedämmte Häuser und Niedrigenergiehäuser. Die thermische Ablaufsicherung gewährleistet sicheren Betrieb auch bei Stromausfall.
Zulassungen & Normen
- BImSchV Stufe 2 – Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- CE – Kennzeichnung für Konformität mit EU-Normen
- EcoDesign-Richtlinie – Europäische Zertifizierung für umweltgerechtes Design von Biomasseprodukten
- Flamme Verte – Französisches Qualitätssiegel für energieeffiziente und umweltschonende Holzfeuerungen
- BAFA – Zertifizierung für Förderung effizienter Biomassenutzung
- DIN 18896 – Deutsche Norm für Feuerstätten für feste Brennstoffe
- EN 13384 – Europäische Norm für Abgasanlagen
- EN 16510 – Europäische Norm für Pelletöfen
- DIN V 18160-1 – Deutsche Norm für Abgasanlagen
Mit 23,6 kW Gesamtleistung (davon 17,7 kW wasserseitig) eignet sich das Gerät für große Wohnflächen bis etwa 270 m² bei 2,5 m Raumhöhe. Die wasserseitige Leistung reicht aus, um ein komplettes Heizsystem zu unterstützen oder als Hauptwärmequelle für Heizkörper und Fußbodenheizung zu dienen.
Wie lange heizt der Pelletofen mit einer Tankfüllung?
Der 35 kg Pellettank ermöglicht je nach eingestellter Leistung eine Betriebszeit zwischen 6 und 29 Stunden ohne Nachfüllen. Bei Nennleistung beträgt der Verbrauch 3,2 kg/h, was etwa 11 Stunden Dauerbetrieb entspricht. Im Teillastbetrieb verlängert sich die Laufzeit entsprechend.
Welche Anschlüsse und Abstände sind bei der Installation zu beachten?
Der Rauchrohranschluss erfolgt hinten mit Ø 100 mm, die externe Zuluft wird über Ø 50 mm angeschlossen. Sicherheitsabstände zu brennbaren Materialien: hinten und seitlich je 100 mm, vorne 800 mm. Bei 214 kg Gewicht sollte die Installation zu zweit erfolgen und der Schornsteinfeger die Abnahme durchführen.
Kann die Raumlüftung abgeschaltet werden?
Ja, die obere Raumlüftung verfügt über einen eigenen Motor und kann bei Bedarf komplett abgeschaltet werden. Dadurch arbeitet er besonders leise im Aufstellraum, da nur noch die wasserseitige Wärmeabgabe aktiv bleibt. Dies ist besonders vorteilhaft in Wohnbereichen, wo Geräuschentwicklung störend wäre.
Welche Wartung benötigt der wassergeführte Pelletofen?
Der Rohrbündelwärmetauscher lässt sich manuell reinigen, der Aschekasten ist ausziehbar für einfache Entleerung. Die Brennschale aus Gusseisen ist herausnehmbar für gründliche Reinigung. Regelmäßige Wartung umfasst Reinigung der Brennschale, Entaschung und jährliche Inspektion durch den Fachmann. Mehr dazu in unserem Magazin: Wartungskosten Pelletöfenehrlich kalkuliert
Warum sollte man sich für einen wassergeführten Pelletofen entscheiden?
Ein wassergeführter Pelletofen wie der RAFFAELLA IDRO H18 nutzt die Verbrennungswärme doppelt: für die direkte Raumheizung und zur Unterstützung des Heizsystems. Mit 17,7 kW wasserseitiger Leistung kann er bestehende Heizkessel entlasten oder ersetzen und dabei Heizkosten deutlich senken. Mehr dazu in unserem Magazin: Pelletofen mit oder ohne Wasserführung?
|
ExtraflamePelletofen-Spezialist aus Norditalien Extraflame gehört zur Unternehmensgruppe La Nordica-Extraflame und hat sich als einer der führenden Hersteller im Bereich Pelletöfen etabliert. Das Sortiment reicht von raumluftunabhängigen Pelletöfen über wasserführende Modelle bis hin zu Pelletkesselngefertigt in fünf Produktionsstätten vollständig in Italien. Typisch sind die Verkleidungen aus handgefertigter Majolika-Keramik oder Naturstein sowie hohe Wirkungsgrade bei niedrigen Emissionen. |
Technische Daten
- Nennwärmeleistung: 23,6 kW
- Nennwärmeleistung wasserseitig: 17,7 kW
- Nennwärmeleistung luftseitig: 5,9 kW
- Wirkungsgrad: 92 %
- Max. Raumheizvermögen: 677 m³
- CO-Emission: 170 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgasmassenstrom: 12,1 g/s
- Abgastemperatur am Stutzen: 202 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 100 mm – vorne 800 mm
- Maße (H x B x T): 1176 x 633 x 626 mm
- Gewicht: 214 kg
- Ø Rauchrohranschluss: 100 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 50 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl, lackiert
- Material Brennraum: Stahl
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 3,2 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 5 Pa
- Thermische Ablaufsicherung inklusive
- Fassungsvermögen Pelletbehälter: 35 kg
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, CE, DIN 18896, EN 13384, EN 16510, EcoDesign-Richtlinie, Flamme Verte, V 18160-1
