Beschreibung

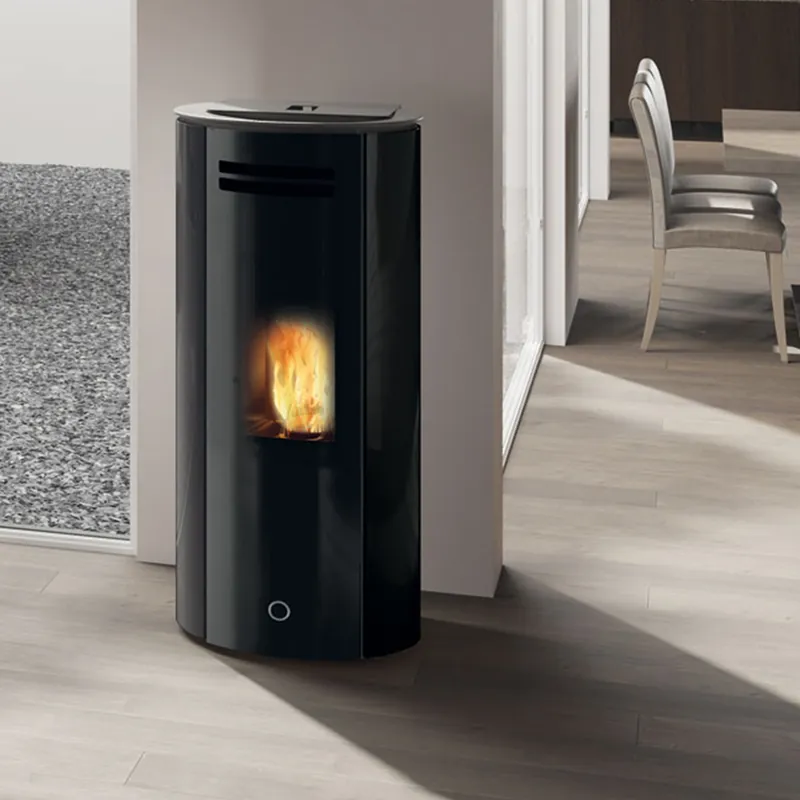

EK63 Spy 110+ Evo Pelletofen mit doppelter Tür und Klasse A++
Der EK63 Spy 110+ Evo Pelletofen ist einer der wenigen Pelletöfen mit doppelter Tür: Hinter der äußeren Scheibe aus Magic-Glas liegt eine Innentür aus Gusseisen. Bei ausgeschaltetem Ofen bleibt die Front dunkel und geschlossen, im Betrieb wird die Flamme sichtbar. Die 10,5 kW beheizen ein Raumvolumen von bis zu 275 m³.
Mit 91,9 % Wirkungsgrad erreicht der Ofen die Energieeffizienzklasse A++. Der runde Korpus ist 55 cm breit und 121 cm hoch, die Seitenteile bestehen aus Glas in schwarz, der Brennraum ist mit Vermiculite ausgekleidet.
Besonderheiten & Vorteile
- Doppelte Tür mit Magic-Glas: die Außenscheibe verdeckt die Technik im Ruhezustand und gibt im Betrieb den Blick auf das Feuer frei.
- Innentür aus Gusseisen: das Material hält der Strahlungshitze im Brennraum dauerhaft stand.
- Energieeffizienzklasse A++: 91,9 % Wirkungsgrad bedeuten weniger Pelletverbrauch bei gleicher Wärmeabgabe.
- Seitenteile aus Glas: die Ausführung in schwarz bestimmt die Optik und lässt sich leicht sauber halten.
- Kanalisierbare Warmluft nach hinten: ein Kanal mit 80 mm führt Wärme in den Nachbarraum.
- Pelletbehälter mit 22 kg: bei 2,4 kg Verbrauch pro Stunde ergibt das 9 bis 28 Stunden Betrieb je nach Stufe.
- Optionale Smart-Funkfernbedienung: Heizstufe und Zeitprogramme lassen sich bequem aus der Sitzgruppe steuern.
Anwendung & Einsatzbereich
Der EK63 Spy 110+ Evo Pelletofen wird mit einem Rauchrohr von 80 mm Durchmesser an der Rückseite angeschlossen, der Schornstein sollte bei Nennlast etwa 10 Pa Förderdruck liefern. Für die Ausführung mit Anschluss an der Rückseite ist zusätzlich ein paralleler Rauchauslass als Option erhältlich, was bei engen Schachtverhältnissen hilft. Raumluftunabhängig betrieben, bezieht der Ofen die Verbrennungsluft über einen Anschluss mit 50 mm von außen.
Das Gerät wiegt 130 kg und sollte deshalb zu mehreren Personen aufgestellt werden. Vor der Scheibe bleiben 90 cm frei, zur Wand hinter und neben dem Ofen genügen 10 cm. Eine Steckdose in Reichweite ist nötig, weil Steuerung und Warmluftgebläse Strom benötigen; als Brennstoff dienen handelsübliche Holzpellets aus trockener Lagerung.
Zulassungen & Normen
- Ökodesign-Richtlinie 2009/125/EGerfüllt die europäischen Anforderungen an Effizienz und Emissionen von Einzelraumheizgeräten.
- Richtlinie 2014/35/EUAnforderungen an die elektrische Sicherheit.
- Richtlinie 2014/30/EUelektromagnetische Verträglichkeit der Steuerelektronik.
- Richtlinie 2011/65/EUBeschränkung gefährlicher Stoffe in elektrischen Geräten.
Die äußere Scheibe aus Magic-Glas wirkt im ausgeschalteten Zustand wie eine geschlossene, dunkle Fläche und verdeckt Brennraum und Technik. Sobald das Feuer brennt, wird die Flamme durch das Glas sichtbar. Dahinter arbeitet eine Innentür aus Gusseisen, die die Hitze im Brennraum hält. Optisch ordnet sich der Ofen damit auch dann ruhig in den Raum ein, wenn nicht geheizt wird.
Für welche Raumgröße ist der Ofen gedacht?
Mit 10,5 kW Nennwärmeleistung deckt er ein Raumvolumen von bis zu 275 m³ ab, also grob 105 bis 110 m² bei üblicher Deckenhöhe. In gut gedämmten Häusern versorgt er damit einen kompletten Wohnbereich. Über die Warmluftkanalisierung nach hinten lässt sich zusätzlich ein angrenzender Raum mitheizen, sodass die Leistung dort ankommt, wo sie gebraucht wird.
Welche Anschlussvarianten stehen zur Wahl?
Das Modell gibt es mit Rauchrohranschluss an der Rückseite oder nach oben. Die Version mit Anschluss hinten lässt sich optional mit parallelem Rauchauslass installieren, was in engen Schächten die Montage erleichtert. Welche Variante zu Ihrem Schornstein passt, hängt von Höhe, Querschnitt und Führung abder Fachbetrieb prüft das gemeinsam mit dem Schornsteinfeger vor dem Kauf.
Wie oft muss ich Pellets nachfüllen?
Der Behälter fasst 22 kg. Bei einem Verbrauch von etwa 2,4 kg pro Stunde unter Volllast läuft der Ofen rund neun Stunden, in der niedrigsten Stufe bis zu 28 Stunden. In der Übergangszeit reicht eine Füllung damit deutlich über einen Tag, im tiefen Winter füllen Sie täglich nach. Halten Sie die Pellets trocken, damit die Förderschnecke gleichmäßig arbeitet.
Wie reinige ich die beiden Türen richtig?
Reinigen Sie beide Scheiben nur im kalten Zustand: Die Innenscheibe säubern Sie mit Kaminglasreiniger von Rußfilm, die äußere Scheibe aus Magic-Glas mit einem weichen Tuch und mildem Glasreiniger, damit keine Kratzer entstehen. Brennschale und Aschebereich werden je nach Heizdauer alle zwei bis drei Tage geleert. Einmal pro Saison prüft ein Fachbetrieb Rauchgaswege, Dichtungen und Gebläse.
|
EdilkaminItalienische Heiztechnik seit 1963 Edilkamin ist ein familiengeführter Hersteller mit Hauptsitz in Lainate bei Mailand, der seit 1963 Kaminöfen, Pelletöfen, Kamineinsätze und Heizkessel entwickelt. Die Fertigung erfolgt an sechs europäischen Produktionsstandorten und verbindet hochautomatisierte Prozesse mit italienischer HandwerkPIDnst. Technologien wie das Fire Control System zur elektronischen Verbrennungssteuerung und das Autoclean-System sorgen für effizientes, emissionsarmes Heizen. |
Technische Daten
- Nennwärmeleistung: 10,5 kW
- Wirkungsgrad: 91,9 %
- Max. Raumheizvermögen: 275 m³
- Abgasmassenstrom: 6,3 g/s
- Abgastemperatur am Stutzen: 193 °C
- Brenndauer: 9 h – 28 h
- Mindestabstand zu brennbaren Materialien: hinten 100 mm – seitlich 100 mm – vorne 900 mm
- Maße (H x B x T): 1210 x 550 x 570 mm
- Gewicht: 130 kg
- Ø Rauchrohranschluss: 80 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 50 mm
- Ø Warmluftkanalisierung: 80 mm
- Richtung Warmluftkanalisierung: hinten
- Farbe Korpus: Schwarz
- Material Verkleidung: Glas
- Material Brennraum: Vermiculite
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 2,4 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 10 Pa
- Fassungsvermögen Pelletbehälter: 22 kg
- Spannung: 230 V
- Erfüllte Normen, Zulassungen und Richtlinien: 2011/65/EU, 2014/30/EU, 2014/35/EU, Ökodesign-Richtlinie 2009/125/EG
- Farbe: schwarz
Bedienungsanleitung zum Download (pdf 3.4 Mb)
