Beschreibung
Spartherm Varia FD Kamineinsatz rechts als Tunnelkamin mit Schwenktür, RLU-Option und S-ESAM
Der Spartherm Varia FD Kamineinsatz rechts ist als Tunnelkamin konzipiert: Feuersicht von zwei Seiten, wählbar zwischen Schwenktür und hochschiebbarer Tür. Optionale RLU-Vorbereitung für externen Luftanschluss; optionaler S-ESAM für motorisierte Scheibenöffnung.
Mit 11,6 kW Nennwärmeleistung, Energieeffizienzklasse A und 80 % Wirkungsgrad. CAIR Kamin-Assistenzfunktionen erweiterbar; 230 V Betriebsspannung für elektronische Komponenten.
Besonderheiten & Vorteile

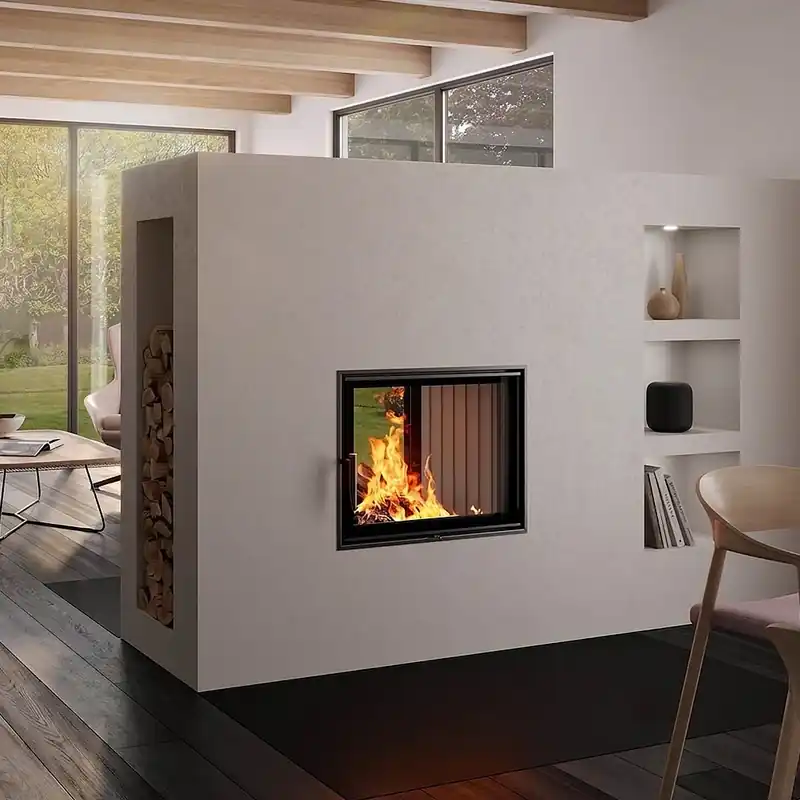

- Tunnelkamin rechts: DurchsichtverglasungFeuer von vorne und von der rechten Seite sichtbar; als Raumteiler zwischen zwei Bereichen einsetzbar.
- Türvariante wählbar: Schwenktür (seitlich öffnend) oder hochschiebbare Tür (vertikal) je nach Einbausituation und Bedienkomfort.
- S-ESAM optional: Motorisierte Scheibenöffnung per Knopfdruck oder Appsicherer, komfortabler Zugang ohne Kontakt mit heißem Glas.
- RLU-Option: Externer Luftanschluss optional möglichraumluftunabhängiger Betrieb für Niedrigenergie- und Passivhäuser.
- CAIR App-Steuerung: Digitale Kontrolle per Smartphoneautomatische Verbrennungsoptimierung erweiterbar.
- Warmluftkanalisierung: Kanal (Ø 150 mm) für Wärmeverteilung in Nachbarräume.
- Sicherheitswärmetauscher: Eingebauter Überhitzungsschutz für sicheren Betrieb.
Anwendung & Einbau
Der Spartherm Varia FD Kamineinsatz rechts misst 762 mm Breite × 608 mm Tiefe; Höhe bis RR-Anschluss 1.268 mm. Rauchrohr Ø 250 mm, Anschluss nur oben. Externe Zuluft (Ø 125 mm) optional. Gewicht 212 kg. Sicherheitsabstände: 120 mm hinten, 120 mm seitlich, 500 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck, 230 V.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ökodesign 2022EU-Effizienz- und Emissionsanforderungen.
- BImSchV Stufe 2Strengste deutsche Emissionsstufe.
- DIN EN 13229Europäische Prüfnorm für Kamineinsätze.
- AT §15a B-VGÖsterreichische Zulassung.
- LRV SchweizSchweizer Luftreinhalteverordnung.
- CE-ZeichenEuropäische Konformität.
Beide Varianten sind Tunnelkamine mit Durchsichtverglasung. Der Spartherm Varia FD Kamineinsatz rechts hat Schwenktür oder hochschiebbare Tür wählbar und eine optionale S-ESAM-Motorisierung. Der Varia FD links hat Drehtür und selbstschließende Klapptür. Zudem unterscheiden sie sich in den Staubemissionswerten (rechts: 80 mg/m³; links: 23 mg/m³)der Varia FD links ist die emissionsäärmere Variante.
Wann ist die Schwenktür besser als die hochschiebbare Tür?
Die Schwenktür öffnet seitlichdas ist intuitiv und erlaubt einen sehr breiten Öffnungsbereich für großes Brennholz. Sie benötigt allerdings ausreichend seitlichen Freiraum. Die hochschiebbare Tür öffnet vertikal nach oben und kommt ohne Seitenfreiraum ausoptimal für enge Kaminummantelungen. Bei der Planung legt man die Türvariante je nach verfügbarem Platz und Komfortanspruch fest.
Was bringt die optionale S-ESAM-Motorisierung?
S-ESAM (Spartherm Elektrische Scheibenöffnungs-Automatik-Motorisierung) öffnet die Glaskeramikscheibe motorisiert per Knopfdruck oder CAIR App. Das vermeidet direkten Kontakt mit dem heißen Glas und ist besonders komfortabel, wenn der Einsatz in einer schwer zugänglichen Position eingebaut ist. S-ESAM kann auch mit der automatischen Zugklappensteuerung kombiniert werden.
Ist der Varia FD rechts für Passivhäuser geeignet?
Mit der optionalen RLU-Vorbereitung ja. Die externe Zuluft (Ø 125 mm) wird dann von außen zugeführt, ohne Raumluft zu verbrauchen. Das erfüllt die Anforderungen an raumluftunabhängigen Betrieb in Niedrigenergie- und Passivhäusern. Die externe Luftzufuhr muss bauseits geplant und vom Schornsteinfeger abgenommen werden.
Welchen Schornstein brauche ich?
Rauchrohr Ø 250 mm, Anschluss nur oben, Mindestförderdruck 12 Pa. Bei Tunnelkaminen erfordert die Schornsteinplanung besondere Sorgfalt. Externe Luftoption (Ø 125 mm) ggf. in die Bauplanung integrieren. Ein Schornsteinfeger prüft und genehmigt die Auslegung vorab.
In welchen Ländern ist der Varia FD rechts zugelassen?
Für Deutschland (BImSchV Stufe 2), Österreich (AT §15a B-VG), die Schweiz (LRV) und die EU (Ökodesign 2022, DIN EN 13229, CE)eine breite Zulassungsbasis für ganz Mitteleuropa.
|
SparthermFeuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzenergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
Technische Daten
- Nennwärmeleistung: 11,6 kW
- Wirkungsgrad: 80 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 80 mg/m³
- Abgasmassenstrom: 12,3 g/s
- Abgastemperatur am Stutzen: 305 °C
- Mindestabstand zu brennbaren Materialien: hinten 120 mm – seitlich 120 mm – vorne 500 mm
- Maße (H x B x T): 1268 x 762 x 608 mm
- Gewicht: 212 kg
- Ø Rauchrohranschluss: 250 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1268 mm
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: Zulassung für Österreich nach 15a B-VG
Bedienungsanleitung zum Download (pdf 29.1 Mb)
