Beschreibung

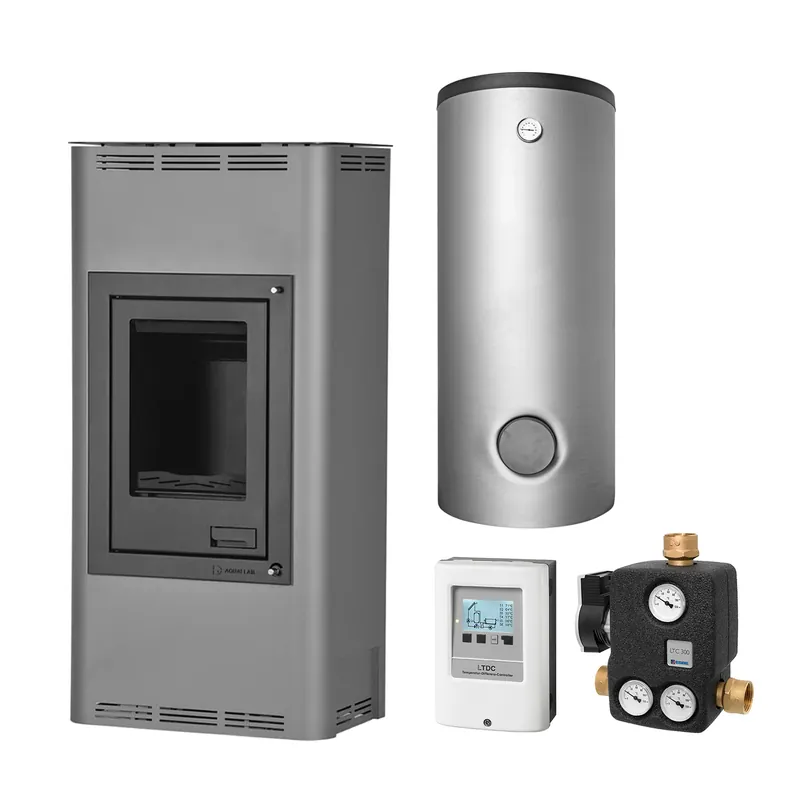

Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kaminofen Aquaflam 12 Basic Grey
1x Kombispeicher THKE 600 mit 150 l Brauchwassser + 1 Solarwärmetauscher
1x Heizungsausdehnungsgefäß 80 L inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Thermische Ablaufsicherung Watts STS20 (typengeprüft)
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1″
Beschreibung Kaminofen:
Der wasserführende Kaminofen Aquaflam 12 Basic von Aquaflam beheizt mit 12 kW Nennleistung Räume bis 320 m³. Der Ofen besitzt eine 27-Liter-Wassertasche für den Anschluss an Ihre Zentralheizung und sorgt damit am Aufstellort sowie in weiteren Räumen für angenehme Wärme. Alle Aquaflam-Geräte bestechen vor allem durch ihre hochwertige Verarbeitung und erstklassige technische Daten.
Aquaflam 12 Basic wird mit einer Verkleidung aus grau lackiertem Stahl geliefert. In unserem Shop erhalten Sie auch die Varianten Black, Brown und Creme.
Der robuste Brennraum aus 6 mm Kesselstahl und der Gusseisenrost im Brennraum sorgen für eine lange Lebensdauer. Die Brennraumscheibe mit integrierter Scheibenspülung ermöglicht eine perfekte Sicht aufs Flammenspiel. Ein praktisches Aschefach und der Anschluss für externe Zuluft gehören zur Grundausstattung des hochwertigen wasserführenden Kaminofens. Die gezielte Tertiärluftzufuhr unterstützt einen effizienten Abbrand.
Besonderheiten des wasserführenden Kaminofens Aquaflam 12 Basic:
Integrierter Wasserwärmetauscher
Der Wasserwärmetauscher von Aquaflam 12 Basic ermöglicht eine Einbindung in Ihr Heizungssystem. In diesem Komplett-Set erhalten Sie, je nach Varianten-Auswahl, den passenden Pufferspeicher, Hygienespeicher oder Kombispeicher gleich mit dazu.
Basic-Steuerung
Die Steuerelektronik der Basic-Ausführung dient der direkten Ansteuerung der Klappe, deren Position die Luftzuleitung zum Brennraum des Kaminofens regelt. Ein Anschluss an die Stromversorgung ist dabei nicht nötig: Die Steuerung arbeitet mit handelsüblichen Batterien. Die Basic-Steuerung dient neben dem serienmäßig verbauten Sicherheitswärmetauscher als zusätzliche Sicherheitseinrichtung: Ein Sensor misst permanent die Temperatur in der Wassertasche und veranlasst bei Überhitzung (Temperaturen über 85 °C) eine Drosselung der Zuluft, bis die Kesseltemperatur wieder unter 75 °C gesunken ist.
Optional: Automatic-Steuerung
Aquaflam 12 ist optional mit einer Automatic-Steuerung erhältlich, welche die Pumpe der Rücklaufanhebungsgruppe sowie eine weitere Pumpe reguliert. Die Steuerung besitzt drei Sensoren und kann zwei Pumpen steuern. Ein Grafikdisplay stellt Ihnen jederzeit Informationen über die Temperaturen der einzelnen Sensoren zur Verfügung und zeigt Ihnen die aktiven Pumpen an. Die Automatic-Steuerung spart Ihnen viel Zeit bei der Regelung des Kamineinsatzes, erhöht Ihre Sicherheit und verringert den Brennstoffverbrauch. Wenn Sie den Kaminofen Aquaflam 12 in diesem Set mit Automatic-Steuerung kaufen möchten, senden Sie uns bitte eine Anfrage über die Schaltfläche „Angebot anfordern“.
Verzicht auf Brennraumauskleidung
Der Brennraum von Aquaflam 12 Basic besteht aus massivem Kesselstahl. Auf den Einsatz von isolierenden Einlagen wie Schamotte oder Vermiculite wurde bewusst verzichtet, um eine direkte Übertragung der Verbrennungswärme in den Wärmetauscher zu ermöglichen.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Aquaflam 12 Basic:
DIN EN 13229
BImSchV Stufe II
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher THKE 600 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser, Solaranlagen etc. Der Kombispeicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Im emaillierten Trinkwassertank erwärmen Sie Brauchwassermengen bis 150 Liter. Für effizienten Korrosionsschutz ist eine Magnesiumanode verbaut.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
3x 1 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
1x 0,5 Zoll für Entlüftung
1x 1 Zoll Vorlauf Solartauscher
1x 1 Zoll Rücklauf Solartauscher
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Aquaflam 12 Basic Wasserführender Kaminofen Grey
- Nennwärmeleistung: 12,3 kW
- Nennwärmeleistung wasserseitig: 9,7 kW
- Nennwärmeleistung luftseitig: 2,6 kW
- Wirkungsgrad: 78,97 %
- Max. Raumheizvermögen: 320 m³
- CO-Emission: 1129 mg/cm³
- Feinstaubemission: 32,5 mg/m³
- Abgasmassenstrom: 11,6 g/s
- Abgastemperatur am Stutzen: 251 °C
- Maße (H x B x T): 1409 x 700 x 536 mm
- Gewicht: 125 kg
- Ø Rauchrohranschluss: 160 mm
- Ø Externe Zuluft: 120 mm
- Max. Länge des Brennmaterials: 35 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Wassertasche: 27 l
Pufferspeicher THKE 600 (560 Liter) mit Brauchwasser + 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 190 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 1 Magnesiumanode; 1 Thermometer
- Nettovolumen: 600 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebsdruck Brauchwasser: 6 bar
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 1760 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasser: 150 l
- Volumen Heizwasser: 395 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Bedienungsanleitung zum Download (pdf 0.4 Mb)
