Beschreibung

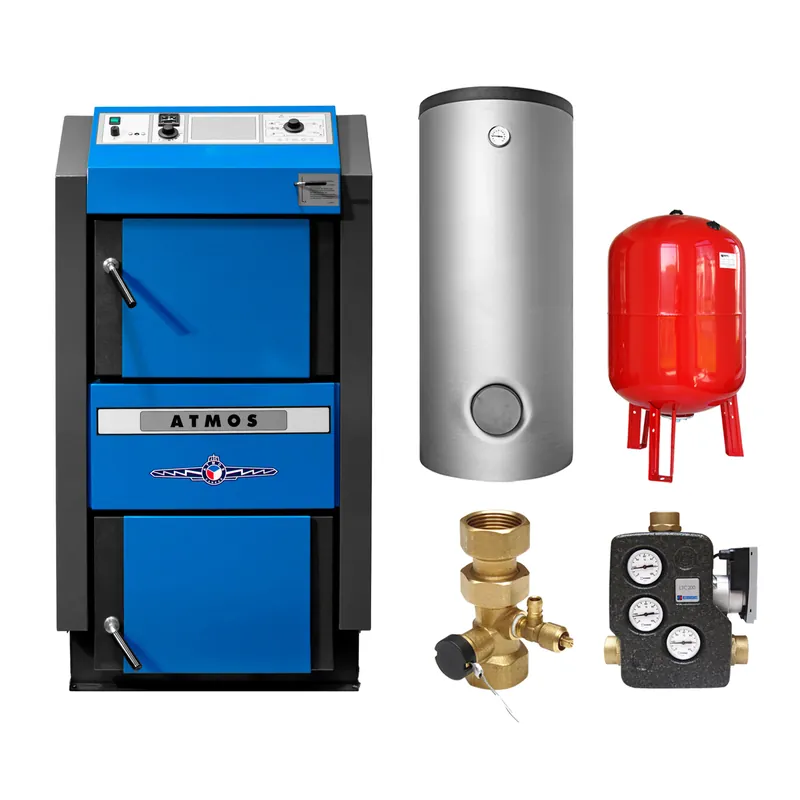

Dieses Komplett-Set umfasst folgende Komponenten:
1x ATMOS DC18 GSE Holzvergaserkessel
1x Pufferspeicher TPSM 600L, inkl. Isolierung
1x Hygienespeicher 500L, inkl. Isolierung
1x Heizungsausdehungsgefäß 150 L + 1x Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
Anschlusskomponenten zur Einbindung in die Heizungsanlage:
- Thermische Ablaufsicherung Watts STS20
- Rücklaufanhebung ESBE LTC 361 70°C inkl. Hocheffizienzpumpe
- Kesselsicherheitsgruppe KSG 30
Beschreibung Holzvergaserkessel:
Die umweltfreundlichen Atmos GSE Holzvergaserkessel zeichnen sich durch ihren hohen Wirkungsgrad von über 90 % und den dadurch geringen Brennstoffverbrauch aus. Die Kessel der GSE Serie erzielen dabei Spitzenwerte und gelten als sehr umweltfreundlich. Durch den großen Füllraum können, je nach Typ, Scheithölzer mit einer Länge von 330 – 530 mm verwendet werden. Der Kesselkörper wird in Schweißteilen aus bis zu 8 mm Stahlblech gefertigt. Der Füllraum bzw. Brennraum ist mit keramischen Formteilen bestückt und schützt dadurch optimal den Kesselkörper. Die keramischen Formteile im Brennraum können leicht und preiswert erneuert werden und garantieren dadurch eine lange Lebensdauer des Holzvergaserkessels. Die Primär- und Sekundärluft wird auf hohe Temperaturen vorgewärmt, dadurch entstehen niedrigere Abgastemperaturen, hohe Wirkungsgrade und bessere Emissionswerte. Durch die leichte Bedienung und einfache Reinigung ist der Holzvergaserkessel besonders anwenderfreundlich.
Beschreibung Pufferspeicher TPSM 600:
Der hochwertige Pufferspeicher TPSM 600 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist möglich.
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Pufferspeicher TPSM 600 (560 Liter)
- Maße ohne Isolierung (H x B x T): 1650 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1700 x Ø 900 x Ø 900 mm
- Gewicht: 92 kg
- Betriebsdruck: 3 bar
- Nettovolumen: 560 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Vlies
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
Holzvergaserkessel ATMOS DC18 GSE
- Nennwärmeleistung: 19 kW
- Wirkungsgrad: 90,3 %
- CO-Emission: 152 mg/cm³
- Feinstaubemission: 12 mg/m³
- Abgastemperatur am Stutzen: 145 °C
- Maße (H x B x T): 1281 x 680 x 830 mm
- Gewicht: 376 kg
- Ø Rauchrohranschluss: 150 mm
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 16 Pa
- Volumen Wassertasche: 73 l
- Min. Rücklauftemperatur: 65 °C
- Siedepunkt: 150 °C
- Volumen Füllraum: 85 dm³
