Beschreibung

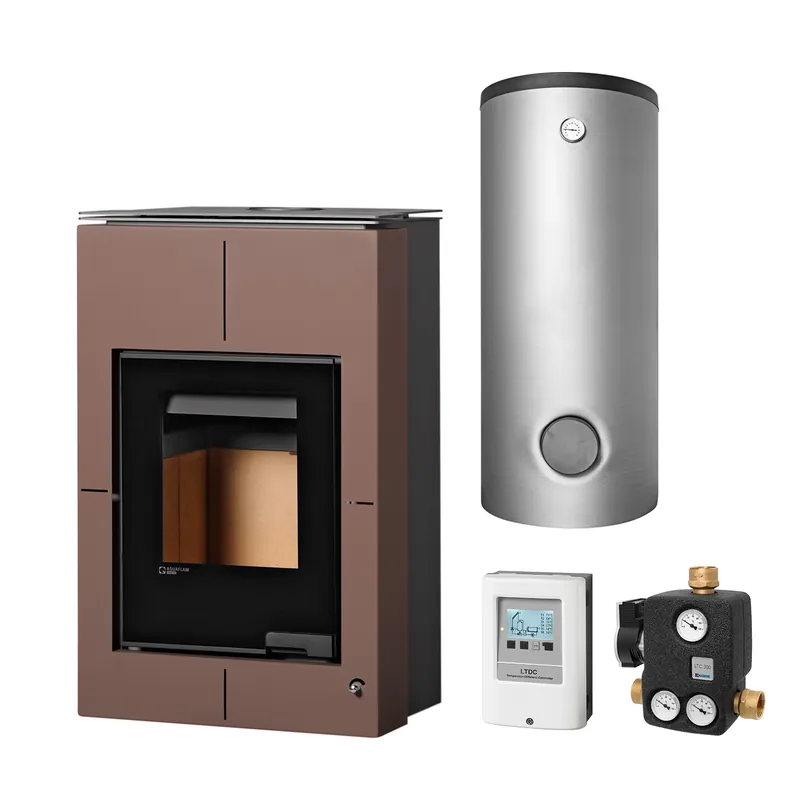

Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kaminofen Vario Saporo 11 kW Basic Brown
1x Hygienespeicher SHS 550 mit 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehnungsgefäß 80 l inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Thermische Ablaufsicherung Watts STS20 (typengeprüft)
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG mini
Beschreibung Kaminofen:
Der wasserführende Kaminofen Vario Saporo Basic von Aquaflam erbringt 11 kW Nennleistung, von denen 7 kW der wasserseitigen Leistung zufallen. Sein Brennraum aus 5 mm Kesselstahl ist mit feuerfesten Steinen und einem gusseisernen Rost ausgestattet, unter welchem sich ein Aschebehälter für die bequeme Beseitigung der Brennrückstände befindet. Mit seiner hochwertigen braunen Stahlverkleidung und dem geradlinigen Design fügt sich der moderne Holzofen perfekt in jeden Einrichtungsstil ein.
Vario Saporo Basic zeichnet sich durch seinen geringen Brennstoffverbrauch und eine hohe Effizienz aus. Er ist in der Lage, bis zu 300 m³ Raumvolumen zu beheizen: Der Kaminofen besitzt eine 8,7-Liter-Wassertasche für den Anschluss an Ihre Zentralheizung. Die eingebaute Basic-Steuerung ermöglicht eine spielend leichte Benutzung, da die Verbrennungsluftzufuhr elektronisch gesteuert wird. Da die Basic-Steuerung per Batterie betrieben wird, ist ein Anschluss des Ofens an das Stromnetz hierfür nicht nötig.
Besonderheiten des wasserführenden Kaminofens Vario Saporo Basic:
Integrierter Wasserwärmetauscher
Der Wasserwärmetauscher von Vario Saporo Basic ermöglicht eine Einbindung des Ofens in Ihr Heizungssystem. In diesem Komplett-Set erhalten Sie, je nach Varianten-Auswahl, den passenden Pufferspeicher, Hygienespeicher oder Kombispeicher gleich mit dazu.
Basic-Steuerung
Die Steuerelektronik der Basic-Ausführung dient der direkten Ansteuerung der Klappe, deren Position die Luftzuleitung zum Brennraum des Kaminofens regelt. Ein Anschluss an die Stromversorgung ist dabei nicht nötig: Die Steuerung arbeitet mit handelsüblichen Batterien. Die Basic-Steuerung dient neben dem serienmäßig verbauten Sicherheitswärmetauscher als zusätzliche Sicherheitseinrichtung: Ein Sensor misst permanent die Temperatur in der Wassertasche und veranlasst bei Überhitzung (Temperaturen über 85 °C) eine Drosselung der Zuluft, bis die Kesseltemperatur wieder unter 75 °C gesunken ist.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Vario Saporo Basic:
DIN EN 13240
DINplus
BImSchV Stufe 2
Flamme Verte
Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher SHS 550 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher passend zu Ihrem Installationswunsch.
Aquaflam Vario Saporo Basic Wasserführender Kaminofen Brown 11/7 kW
- Nennwärmeleistung: 11 kW
- Nennwärmeleistung wasserseitig: 7 kW
- Nennwärmeleistung luftseitig: 4 kW
- Wirkungsgrad: 80,19 %
- Max. Raumheizvermögen: 300 m³
- CO-Emission: 1163 mg/cm³
- Feinstaubemission: 28 mg/m³
- Abgasmassenstrom: 9,3 g/s
- Abgastemperatur am Stutzen: 267 °C
- Maße (H x B x T): 1030 x 650 x 495 mm
- Maße Brennraum (H x B x T): 310 x 420 x 340 mm
- Gewicht: 185 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 120 mm
- Max. Länge des Brennmaterials: 40 cm
- Brennstoffverbrauch: 3,4 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 8,7 l
- Max. Betriebsdruck: 2,5
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 164 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 509 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 12,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 1,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
