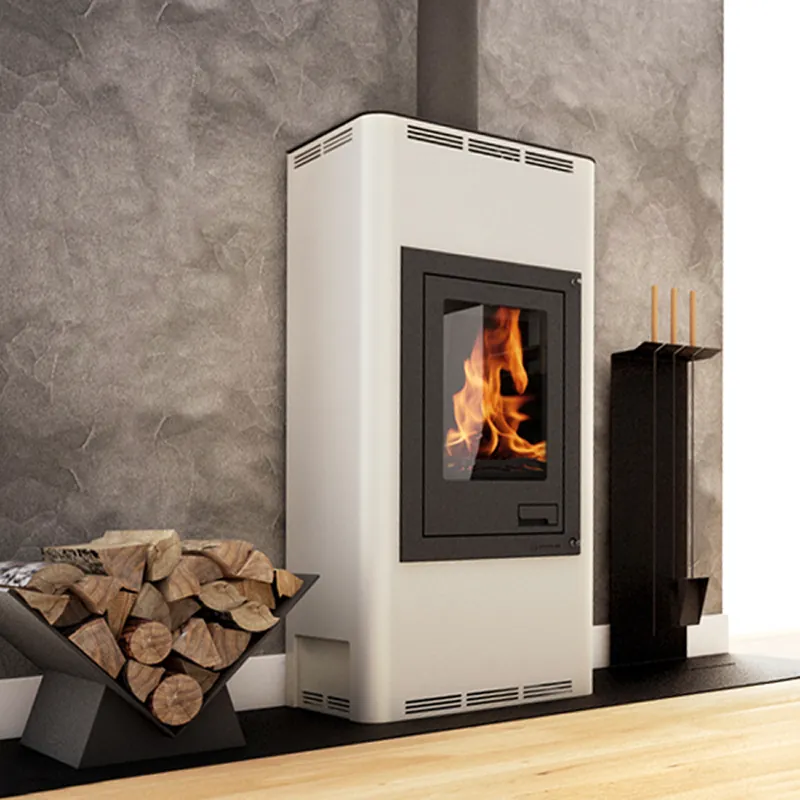

Aquaflam 7 Manual Wasserführender Kaminofen mit 22-Liter-Wasserwärmetauscher
Der Aquaflam 7 Manual Wasserführender Kaminofen von Aquaflam beheizt mit 7 kW Nennleistung Räume bis 200 m³. Mit dem integrierten 22-Liter-Wasserwärmetauscher unterstützt der moderne Holzofen auch kleinere Heizungsanlagen. Alle Aquaflam-Geräte zeichnen sich durch hochwertige Verarbeitung und erstklassige technische Daten aus.
Der Aquaflam 7 wird mit einer Verkleidung aus lackiertem Stahl in Black, Brown, Grey oder Creme geliefert. Gemeinsam mit Ihrer gewünschten Art der Ofensteuerung, Basic, Automatic oder Manual, bestimmen Sie Ihren Favoriten im Varianten-Menü.
Besonderheiten & Vorteile
- Integrierter Wasserwärmetauscher
Der Wasserwärmetauscher ermöglicht eine Einbindung in Ihr Heizungssystem. Über entsprechende Pufferspeicher ist sowohl die Bereitstellung von Heizungswasser als auch von Brauchwasser möglich. - Manual-Steuerung ohne Strom
Die Manual-Steuerung funktioniert mit einem Zugstangensystem, bei dem Sie händisch die Klappe der externen Luftzuleitung betätigen. Durch das Ziehen und Drücken des Reglers wird die Luftzufuhr geöffnet bzw. gedrosselt und geschlossenvöllig ohne Stromanschluss. - Verzicht auf Brennraumauskleidung
Der Brennraum besteht aus massivem 6 mm Kesselstahl. Auf den Einsatz von isolierenden Einlagen wie Schamotte oder Vermiculite wurde bewusst verzichtet, um eine direkte Übertragung der Verbrennungswärme in den Wärmetauscher zu ermöglichen. - Komfortable Ausstattungsmerkmale
Die Brennraumscheibe mit integrierter Scheibenspülung ermöglicht eine faszinierende Sicht auf das Flammenspiel. Ein praktisches Aschefach und der Anschluss für externe Zuluft gehören zur Grundausstattung des hochwertigen wasserführenden Kaminofens. Die gezielte Tertiärluftzufuhr unterstützt einen effizienten Abbrand. - Sicherheitswärmetauscher serienmäßig
Für die Sicherheit des Benutzers ist der Aquaflam 7 Manual Wasserführender Kaminofen standardmäßig mit einer Kühlschleife ausgestattet, die als zusätzlicher Schutz vor Überhitzung dient.
Anwendung & Einsatzbereich
Der Aquaflam 7 Manual Wasserführender Kaminofen beheizt mit seiner Nennwärmeleistung von 7 kW (wasserseitig 5,1 kW, luftseitig 1,9 kW) Räume bis 200 m³. Das entspricht etwa 80-120 m² Wohnfläche in gut gedämmten Gebäuden. Mit 115 kg Eigengewicht benötigt er einen stabilen Untergrund und sollte zu zweit aufgestellt werden.
Der Rauchrohranschluss erfolgt oben mit einem Durchmesser von 160 mm, während die externe Zuluft hinten mit 120 mm Durchmesser angeschlossen wird. Das Eko-Air-In-System ermöglicht die zentrale Zufuhr der Primär-, Sekundär- und Tertiärluft über einen einzigen Anschluss. Als Brennstoffe sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 35 cm zugelassen.
Die Wassertasche mit 22 Liter Volumen kann beidseitig an das Heizungssystem angeschlossen werden und arbeitet mit einem maximalen Betriebsüberdruck von 2,5 bar. Alle Anschlusskomponenten zu Ihrer Heizungsanlage erhalten Sie gerne von uns. Auch Zubehörteile für Ihren wasserführenden Kaminofen von Aquaflam, beispielsweise Rauchrohre zum Anschluss an den Schornstein, finden Sie im Kamin-Shop.
Zulassungen & Normen
- DIN EN 13229 – Europäische Norm für raumluftunabhängige Kaminöfen
- BImSchV Stufe II – Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- EcoDesign-Richtlinie 2022 – Entspricht den aktuellen EU-Umweltstandards für Festbrennstoffgeräte
Mit 7 kW Nennwärmeleistung beheizt das Gerät Räume bis 200 m³ Volumen, was etwa 80-120 m² Wohnfläche in gut gedämmten Häusern entspricht. Die wasserseitige Leistung von 5,1 kW unterstützt dabei das Heizungssystem, während 1,9 kW direkt an die Raumluft abgegeben werden. Für größere oder schlecht gedämmte Räume sollten Sie ein leistungsstärkeres Modell wählen.
Wie funktioniert die Manual-Steuerung beim Aquaflam 7?
Die Manual-Steuerung arbeitet rein mechanisch über ein Zugstangensystem ohne Stromanschluss. Sie betätigen händisch einen Regler, der die Klappe der externen Luftzuleitung öffnet oder schließt. Durch Ziehen und Drücken regulieren Sie die Luftzufuhr zum Brennraum und damit die Verbrennungsintensität. Diese klassische Bedienung eignet sich besonders für Nutzer, die den direkten Einfluss auf das Feuer bevorzugen.
Welches Holz kann ich im Aquaflam 7 Manual verwenden?
Zugelassen sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 35 cm. Empfohlen wird ofentrockenes Laubholz wie Buche, Eiche oder Esche mit maximal 20% Restfeuchte. Nadelholz brennt schneller ab und eignet sich zum Anheizen. Behandeltes oder lackiertes Holz darf nicht verwendet werden. Mehr dazu in unserem Magazin: Brennholz kaufen: Tipps für Qualität, Preis und die richtige Holzart
Kann ich den Aquaflam 7 Manual selbst aufstellen?
Grundsätzlich ist eine Selbstaufstellung möglich, jedoch sollten Sie die 115 kg Gewicht und die Anschlussarbeiten bedenken. Der Rauchrohranschluss (160 mm oben) und die externe Zuluft (120 mm hinten) müssen fachgerecht ausgeführt werden. Zwingend erforderlich ist die Abnahme durch den Schornsteinfeger vor der ersten Inbetriebnahme. Mehr dazu in unserem Magazin: Kaminofen selber aufstellen: Anleitung, Tipps & Schornsteinfeger-Abnahme
Wie wird der Wasserwärmetauscher an die Heizung angeschlossen?
Die 22-Liter-Wassertasche verfügt über Anschlüsse auf beiden Seiten des Ofens für maximale Flexibilität bei der Installation. Der Anschluss erfolgt über Vor- und Rücklaufleitungen an einen Pufferspeicher oder direkt an das Heizungssystem. Der maximale Betriebsüberdruck beträgt 2,5 bar. Die wasserseitige Leistung von 5,1 kW kann sowohl für Heizungswasser als auch für Brauchwasser genutzt werden.
Welche Sicherheitsausstattung hat der Aquaflam 7 Manual?
Das Gerät ist serienmäßig mit einem Sicherheitswärmetauscher (Kühlschleife) ausgestattet, der vor Überhitzung schützt. Die Manual-Steuerung arbeitet ohne Elektronik und ist daher besonders ausfallsicher. Das Eko-Air-In-System sorgt für kontrollierte Luftzufuhr, während die integrierte Scheibenspülung für klare Sicht sorgt. Alle Sicherheitsstandards nach BImSchV Stufe II und EcoDesign-Richtlinie werden erfüllt.
|
AquaflamWasserführende Öfen aus Tschechien Aquaflam ist eine Marke der HS Flamingo s.r.o., einem 100 % tschechischen Hersteller von Kaminöfen und Kamineinsätzen. Die Produkte werden ausschließlich in Tschechien mit einheimischen Materialien gefertigtin Zusammenarbeit mit der Prager Kunstakademie. Spezialität sind wasserführende Kamin- und Pelletöfen mit Sekundär- und Tertiärluftführung, integrierter Kühlschleife und bis zu 80 % Wirkungsgrad. Alle Modelle sind BImSchV-Stufe-2-, DINplus- und Flamme-Verte-zertifiziert. |
Technische Daten
- Nennwärmeleistung: 7 kW
- Nennwärmeleistung wasserseitig: 5,1 kW
- Nennwärmeleistung luftseitig: 1,9 kW
- Wirkungsgrad: 79,09 %
- CO-Emission: 1138 mg/cm³
- Feinstaubemission: 32 mg/m³
- Abgasmassenstrom: 6,8 g/s
- Abgastemperatur am Stutzen: 247 °C
- Maße (H x B x T): 1409 x 700 x 536 mm
- Gewicht: 115 kg
- Ø Rauchrohranschluss: 160 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 120 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Cremeweiß
- Material Verkleidung: Stahl
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 35 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Wassertasche: 22 l
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13229, EcoDesign-Richtlinie
Bedienungsanleitung zum Download (pdf 0.3 Mb) Datenblatt zum Download (pdf 0.2 Mb)
